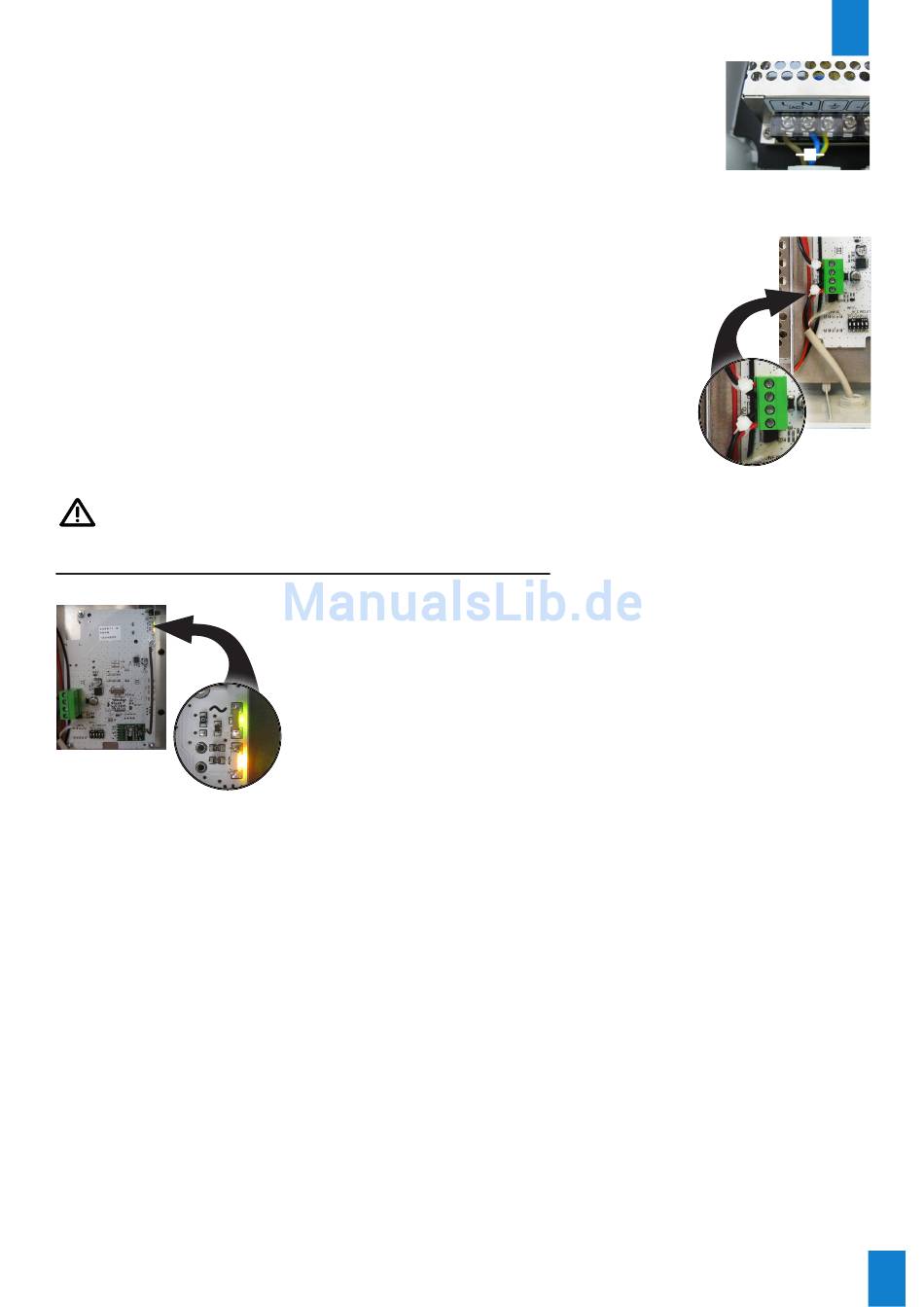

8 - Netzkabel anschließen (nicht im Lieferumfang enthalten):
- Die 4 Befestigungsschrauben der Platine lösen, von wenigen Millimetern auf der
sich die Stromversorgungseinheit und die Elektronikkarte befinden.
- Die Stromversorgungseinheit etwas zur Seite schieben und dann nach vorne ziehen,
um sie aus dem Gehäuse zu nehmen: die Befestigungslöcher ermöglichen das
Herausziehen der Stromversorgungseinheit, ohne die Schrauben komplett zu lösen.
- Die transparente Kunststoff-Schutzleiste abnehmen.
- Das Netzkabel mit der Stromversorgungseinheit verbinden und dabei auf die
Polarität achten: L, N, T (Phase, Nulleiter, Erdung).
Die drei Drähte mit Hilfe der gelieferten Kunststoffklemme miteinander befestigen.
9 - Das Verbindungskabel (2-adrig) des Blinklichts am grünen Anschluss der Elektronikplatine
in OUT des Bedienkastens anschließen. Auf die Polarität achten: V- (Masse), V+ (24V).
Abgemanteltes Kabel 25 mm.
Blanke Drähte 7 mm.
Die beiden Drähte des Kabels mit Hilfe der gelieferten Kunststoffklemme
miteinander befestigen.
10 - Die transparente Kunststoffleiste wieder anbringen und die Stromversorgungsein-
heit wieder einsetzen.
11 - Den Bedienkasten wieder schließen.
Innerhalb des Bedienkastens müssen alle Kabel gespannt sein (ohne Zug). Vom Einlegen
überschüssiger Kabel in den Bedienkasten wird abgeraten.
Zuschalten der Spannung bei Harmonys Flash (geöffneter Kasten):
„Test"-Taste: Durch Betätigung dieser Taste kann die Funktionsweise der
Blinkleuchte getestet werden (Ein- und Ausschalten des Test-
Modus).
- Die LED „~" (grün) gibt die Spannungsversorgung an.
- Die LED „Ψ" (grün/rot) signalisiert die Systemkonfiguration.
> Grün = Netzwerksynchronisation OK
> Rot = Fehler bei der Netzwerksynchronisation
Nach dem Einschalten des Produkts wartet es auf einen Ausführungsbefehl von
der Hauptuhr.
DE
5
