PCL V970 Schnellstartanleitung Seite 21

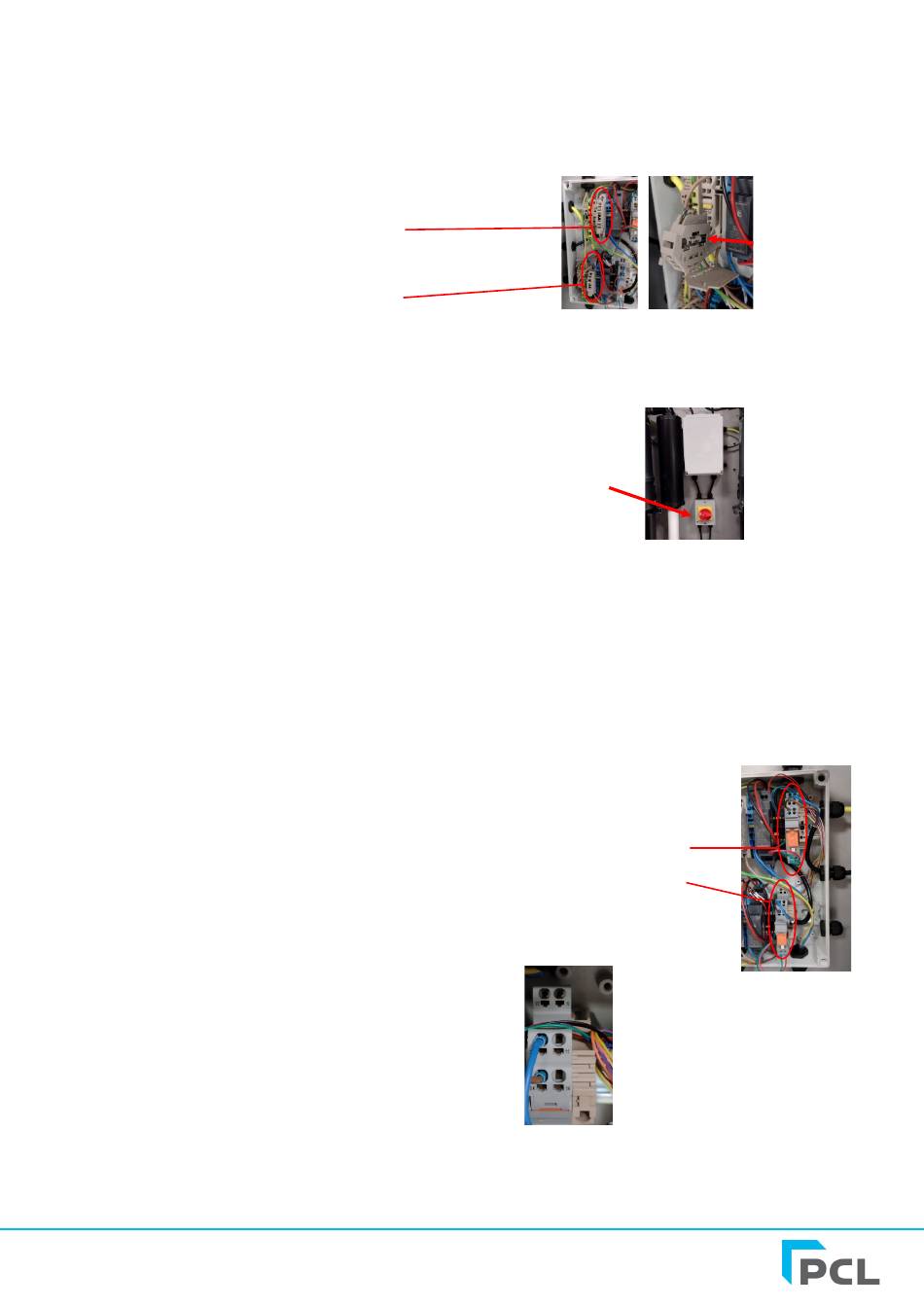

Le pilier central avant de l'armoire peut être retiré pour faciliter l'accès à l'installation électrique. Retirez
les quatre boulons (2 en haut, 2 en bas) qui le fixent aux seuils supérieur et inférieur de l'armoire.
Un fusible HBC de 10 A est installé dans le boîtier de distribution pour chaque alimentation électrique.
DANGER ! L'interrupteur d'isolement doit être verrouillé en position d'arrêt avant l'installation ou
l'accès au coffret de distribution.
Nombre de cycles de fonctionnement
L'unité comprend une connexion optionnelle pour un compteur de cycles de fonctionnement. Celle-ci est
assurée par un ensemble de contacts normalement ouverts ou normalement fermés (sortie relais)
pouvant être connectés à un compteur externe.
1. Assurez-vous que l'interrupteur d'isolement est verrouillé.
2. Ouvrez le boîtier de distribution pour accéder aux contacts du relais.
3. Des presse-étoupes de rechange sont fournis en bas à gauche et à droite de
la boîte de distribution.
4. Le relais supérieur contrôle le canal de vide droit, le relais inférieur
contrôle le canal de vide gauche.
Canal de vide droit
Canal de vide gauche
5. Les contacts normalement ouverts sont 11 (commun) et 14,
les contacts normalement fermés sont 11 et 12.
6. Les contacts acceptent des fils d'une taille allant jusqu'à 2,5 mm².
76523 Issue 2
Canal de vide droit
Canal de vide gauche
www.pclairtechnology.com
Interrupteur d'isolement
