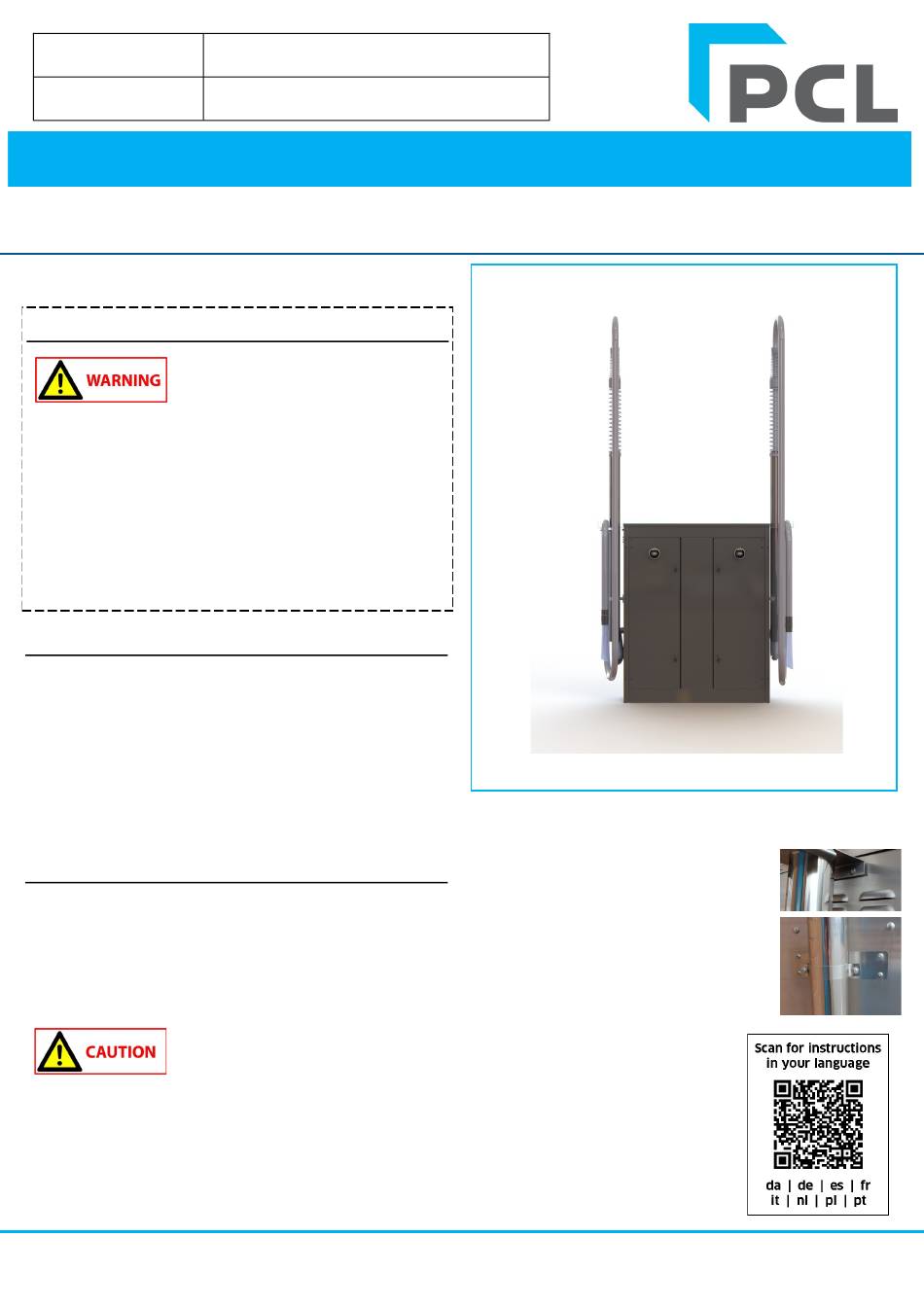

PCL V970 Schnellstartanleitung

Vorschau ausblenden
Diese Anleitung herunterladen
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 9
PART NUMBER
SERIAL NUMBER
Please read these instructions carefully before attempting to assemble, install, operate or maintain the product. Protect yourself and
others by observing all safety information. Failure to do so could result in personal injury and/or damage to property. Retain these
instructions for future reference.
For V970 models
Safety Guidelines
Please read and follow the accompanying
Safety Instructions before continuing.
The equipment must be installed and used in the manner specified
by the manufacturer otherwise the safety protection provided by
the equipment may be reduced.
This appliance can be used by children aged from 8 years and
above and persons with reduced physical, sensory or mental
capabilities or lack of experience and knowledge if they have been
given supervision or instruction concerning use of the appliance in
a safe way and understand the hazards involved. Children shall not
play with the appliance. Cleaning and user maintenance shall not
be made by children without supervision.
General Specifications
Voltage:
Power:
Operating temperature range:
IP rating:
Vacuum hose length:
Overall dimensions
(without boom arms):
(with boom arms):
Installation
Please ensure all safety information is visible to the
operator.
The product should be mounted securely to a solid floor using M12
anchor bolts in all mounting holes provided.
Mounting diagrams are provided overleaf for all models.
The
equipment. Where manual handling is
required use two people.
Note that the unit is screwed down to the pallet. Remove all
screws holding the unit to the pallet.
Ensure at least a 200 mm gap is provided around the unit to allow
adequate ventilation.
76523 Issue 2
Double Vacuum
2 x 230 VAC 50/60Hz
2 x 1750 W max.
-10 °C to +40 °C
IP44
2 x 7.5 m
1340 mm (w) x 430 mm (d) x
1400mm (h)
1540 mm (w) x 430 mm (d) x
2600mm (h)
product
is
heavy,
use
www.pclairtechnology.com
Quick Start Manual
Images may not be representative of the Purchased product
Install the boom arms onto the left and right
side of the cabinet using the 6 supplied screws.
lifting
