PCL V970 Schnellstartanleitung Seite 11

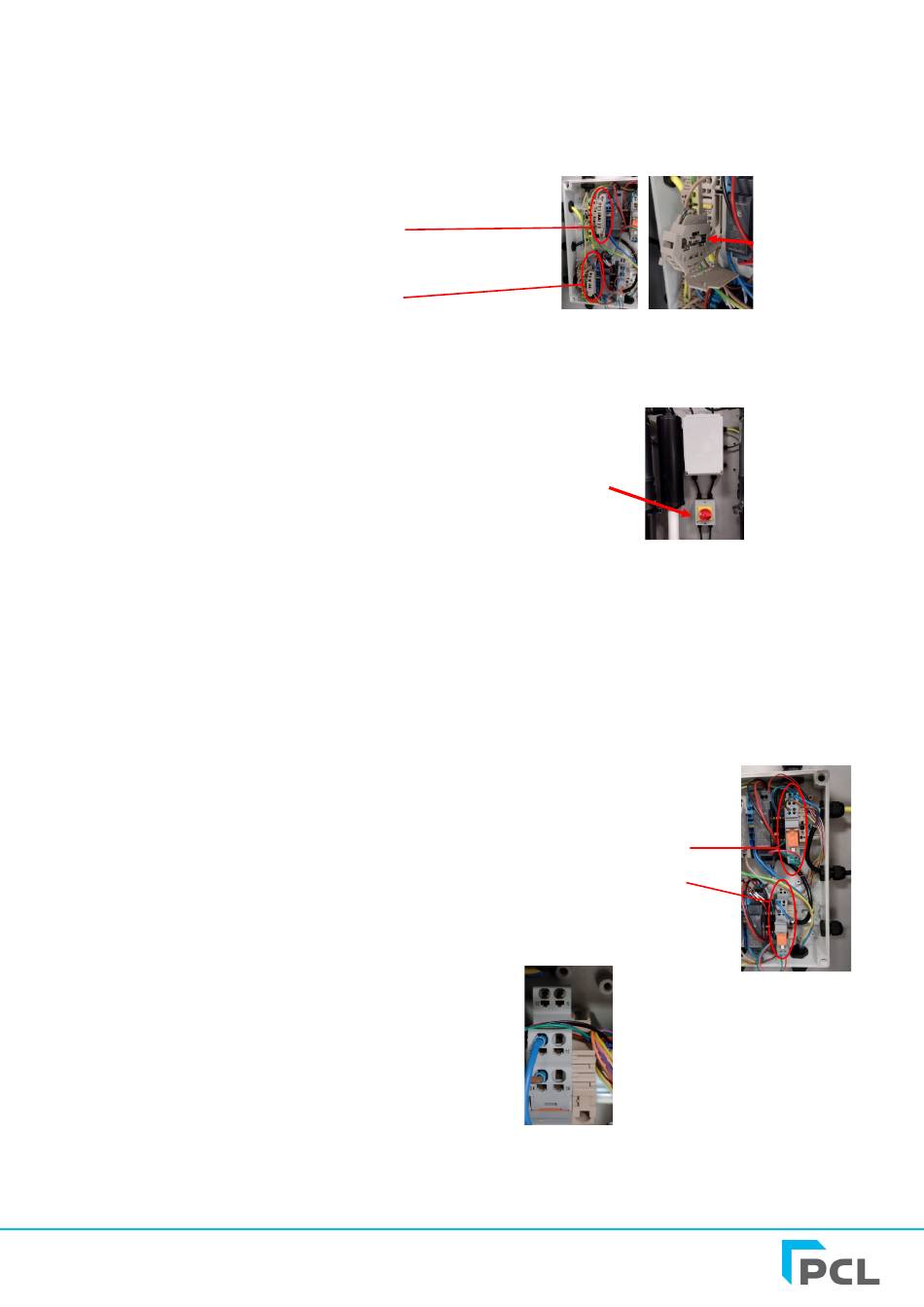

Die vordere Mittelsäule des Schranks kann entfernt werden, um einen besseren Zugang für die
Elektroinstallation zu erhalten. Entfernen Sie die 4 Schrauben (2 oben, 2 unten), mit denen die Mittelsäule
an der Ober- und Unterseite des Schranks befestigt ist.
Im Verteilerkasten ist für jede Stromversorgung eine 10 A HBC-Sicherung eingebaut.
GEFAHR! Der Trennschalter muss vor der Installation oder dem Zugriff auf den Verteilerkasten in der
Aus-Position verriegelt werden.
Anzahl der Betriebszyklen
Optional ist ein Anschluss für einen Betriebszykluszähler möglich. Dieser wird über einen Satz Schließer-
oder Öffnerkontakte (Relaisausgang) bereitgestellt, die an eine externe Zählereinheit angeschlossen
werden können.
1. Stellen Sie sicher, dass der Trennschalter ausgeschaltet ist.
2. Öffnen Sie den Verteilerkasten, um Zugang zu den Relaiskontakten zu erhalten.
3. Ersatzkabelverschraubungen sind unten links und rechts vorhanden.
der Verteilerkasten.
4. Das obere Relais steuert den rechten Vakuumkanal , das untere Relais
steuert den linken Vakuumkanal.
Rechter Vakuumkanal
Linker Vakuumkanal
5. Die normalerweise offenen Kontakte sind 11 (gemeinsam) und 14,
die Öffnerkontakte sind 11 und 12.
6. Die Kontakte akzeptieren Kabelgrößen bis zu 2,5 mm².
76523 Issue 2
Rechter Vakuumkanal
Linker Vakuumkanal
www.pclairtechnology.com
Trennschalter
