Stromklemmen /
8/2011
N-Klemmen
Klemmenabmessungen d (mm)
4,0
Minimale Anschlussquerschnitte (mm
2
)
0,5
Maximale Anschlussquerschnitte (mm
2
)*
6,0
Maximale Drehmomente für
1,7
Anschlussklemmen (Nm)
* Bemessungsanschlussvermögen nach DIN EN 60999-1
Tabelle 1: Klemmenabmessungen, Anschlussquerschnitte, Drehmomente
Beachten Sie auch die folgenden Hinweise beim Anschließen des
Zählers:
• Der Leiterquerschnitt ist entsprechend der maximalen Strombela-
stung auszuwählen.
• Flexible Leitungen müssen mit Aderendhülsen versehen sein.
3 Allgemeine Beschreibung
Der Zähler ist ein digitaler Eintarifzähler zur Messung von positiver
Wirkenergie in 2-Leiternetzen.
Die Einsatzgebiete sind vornehmlich die Energiedatenerfassung in der
Industrie- und Gebäudetechnik, der Schaltanlagenbau und der Einsatz
im Energieversorgerbereich.
Seine Bauform ermöglicht eine Platz sparende Montage (nur 1 TE breit).
Der Zähler verfügt über eine 6-stellige LC-Anzeige. Die Energiever-
brauchswerte werden mit 5 Vorkommastellen und 1 Nachkommastelle
angezeigt.
Des Weiteren können die Energieverbrauchswerte über einen Impuls-
ausgang (max. 27 V DC, 27 mA) und/oder über eine elektrische Schnitt-
stelle (M-Bus nach EN 13757-2, -3) ausgegeben werden. Die Impulskon-
stante (1.000 Imp./kWh) und Impulslänge (50 ms) sind fest eingestellt.
Der Zähler entspricht der Genauigkeitsklasse B gemäß DIN EN 50470-1,-3.
Ausstattungsmerkmale:
EcoCount WSD 25
EcoCount WSD 32
Strom
0,25 - 5(25) A
0,25 - 5(32) A
Momentanwerte
nein
ja
M-Bus-Schnittstelle
nein
nein
Bedientaste
nein
nein
Anzeigenbeleuchtung
nein
nein
Tabelle 2: Ausstattungsmerkmale
4 Normen und Vorschriften
DIN 43864
Stromschnittstelle für die Impulsübertragung
zwischen Impulsgeberzähler und Tarifgerät
DIN EN 13757-2, -3
Kommunikationssysteme für Zähler und deren
Fernablesung (M-BUS), kompatible Erweiterung
der EN 1434-3:1997
DIN EN 50470-1
Wechselstrom-Elektrizitätszähler – Teil 1: Allgemeine
Anforderungen, Prüfungen und Prüfbedingungen -
Messeinrichtungen (Genauigkeitsklassen A, B und C)
DIN EN 50470-3
Wechselstrom-Elektrizitätszähler – Teil 3: Besondere
Anforderungen - Elektronische Wirkverbrauchszähler
der Genauigkeitsklassen A, B und C
DIN EN 60529
Schutzarten durch Gehäuse (IP-Code)
DIN EN 60715
Abmessungen von Niederspannungsschaltgeräten -
Genormte Tragschienen für die mechanische Befe-
stigung von elektrischen Geräten in Schaltanlagen
DIN EN 61000-3-2,
Elektromagnetische Verträglichkeit (EMV)
4-2, -4-3, -4-4, -4-5, -4-6, -4-11, -6-2
IEC 62052-11
Wechselstrom-Elektrizitätszähler - Allgemeine
Anforderungen, Prüfungen und Prüfbedingungen -
Teil 11: Messeinrichtungen
4
Nordwestdeutsche Zählerrevision | Ing. Aug. Knemeyer GmbH & Co. KG
Heideweg 33 | 49196 Bad Laer | Tel. +49 (0) 5424 2928-0 | Fax +49 (0) 5424 2928-77 | www.nzr.de

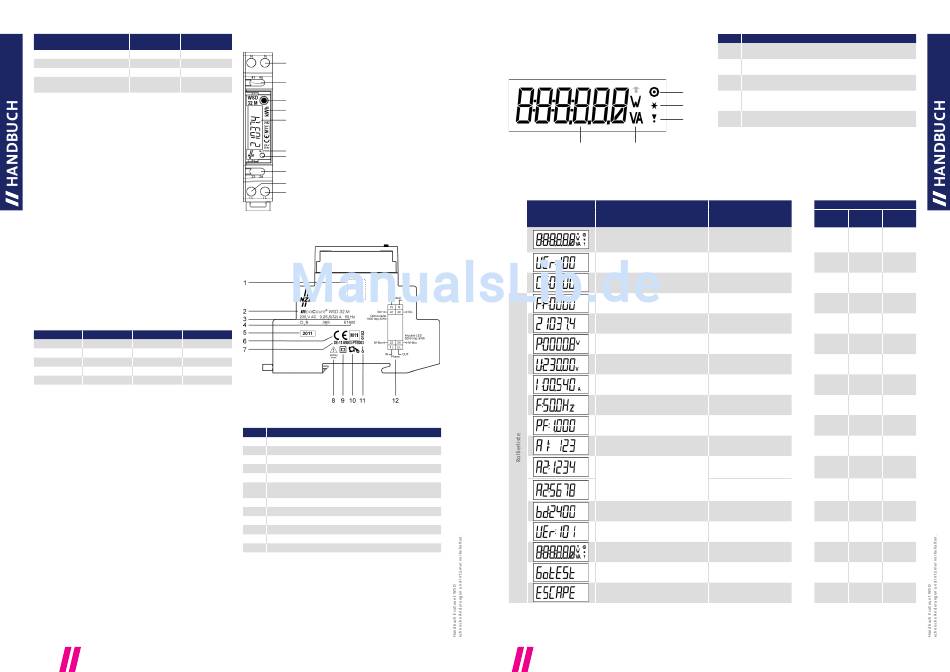

5 Gehäuse-, Bedien- und Anzeigeelemente
Hilfsklemmen
5.1 Vorderansicht
2,5
Neutralleiter
0,5
2,5
S0-Ausgang
0,5
Aufruftaste zur Bedienung des Zählers
Einheit des Energiewertes
LC-Anzeige
Seriennummer
Prüf-LED
M-Bus-Schnittstelle
Netzeingang
Netzausgang
Bild 3: Gehäuse-, Bedien- und Anzeigeelemente: Vorderansicht
5.2 Seitenansicht
EcoCount WSD 32M
0,25 - 5(32) A
ja
ja
ja
ja
Bild 4: Gehäuse-, Bedien- und Anzeigeelemente: Seitenansicht
Nr.
Bezeichnung
1
Bereich für nationales Prüfsiegel (z. B. Nacheichung)
2
Typbezeichnung
3
Spannung, Strom, Frequenz
4
Genauigkeitsklasse, Temperaturschlüssel, Schaltungsnummer
5
Baujahr
CE-Zeichen, Metrologiekennzeichen + Jahr der Konformitätsbewertung, Bezeich-
6
nung der benannten Stelle
7
Prüfbescheinungs-Nr. gem. EG-Baumusterprüfbescheinigung
8
Packungsbeilage beachten
9
Schutzklasse II
10
Rücklaufsperre
11
Netz- und Anschlussart
12
Anschlussplan
Tabelle 3: Gehäuse-, Bedien- und Anzeigeelemente: Seitenansicht
5.3 LC-Anzeige
5.3.1 Beschreibung der Anzeige
Bei der Geräteanzeige handelt es sich um eine Flüssigkristallanzeige
(LCD) mit folgendem Aufbau:
1
2
3
5
4
Bild 5: Aufbau der Anzeige
5.3.2 Anzeigeinhalte
Anzeige
Bedeutung
Anzeigentest
Firmware-Version
Firmware-Checksumme
Fehleranzeige
Energiewert
Momentanleistung
Momentanspannung
Momentanstrom
Netzfrequenz
Powerfaktor
Primäre M-Bus-Adresse
Sekundäre M-Bus-Adresse:
MSW (most significant word)
= 4 höchstwertige Stellen
LSW (least significant word)
= 4 niedrigwertigste Stellen
M-Bus-Baudrate
Firmware-Version
Anzeigetest
Prüfmodus starten
(Aufrufliste im Standardmodus)
Prüfmodus beenden
(Aufrufliste im Prüfmodus)
Tabelle 5: Anzeigeinhalte
Nordwestdeutsche Zählerrevision | Ing. Aug. Knemeyer GmbH & Co. KG
Heideweg 33 | 49196 Bad Laer | Tel. +49 (0) 5424 2928-0 | Fax +49 (0) 5424 2928-77 | www.nzr.de
Nr.
Beschreibung
Kreis-Symbol
1
Blinkt bei Kommunikation über die M-Bus-Schnittstelle
Stern-Symbol
2
Blinkt zusammen mit dem Ausrufezeichen-Symbol im Prüfmodus
Ausrufezeichen-Symbol
3
Blinkt bei negativer Energierichtung (Rücklaufsperre, Installationskontrolle)
Anzeige der Einheiten
4
Einheit des im Wertebereichs angezeigten Wertes
Hinweis: Der Energiewert wird ohne Angabe der Einheit kWh angezeigt.
Wertebereich
5
Anzeige der Registerinhalte
Tabelle 4: Beschreibung der Anzeigeelemente
Verfügbarkeit
Dauer der Anzeige
EcoCount
EcoCount
EcoCount
WSD 25
WSD 32
WSD 32M
Alle Anzeigeelemente blin-
ken nach Inbetriebnahme
x
x
für 6 s
Erscheint für 5 s
x
x
Erscheint für 5 s
x
x
Erscheint bei Vorliegen eines
x
x
Fehlers für 60 s
Erscheint für 10 s (bei Vorlie-
x
x
gen eines Fehlers nur 2 s)
Erscheint für 2 s
-
x
Erscheint für 2 s
-
x
Erscheint für 2 s
-
x
Erscheint für 2 s
-
x
Erscheint für 2 s
-
x
Erscheint für 2 s
-
-
Erscheint für 2 s
-
-
Erscheint für 2 s
-
-
Erscheint für 2 s
-
-
Erscheint für 2 s
-
x
Erscheint für 2 s
x
x
Erscheint für 2 s
-
-
Erscheint für 2 s
-
-
S t a n d
8/2011
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
