· Ein kurzes Drücken (<1 Sek.) sendet einen Schaltbefehl.
· Ein längeres Drücken (max. 5 Sek.) sendet einen Dimm-Befehl.
· Die Tasten 1 und 2 sind Kanal 1, die Tasten 3 und 4 Kanal 2 zugeordnet.
· Mit den Tasten 1(3) wird ein Ausschalt- bzw. Herunter-Dimm-Befehl, mit
den Tasten 2 (4) ein Einschalt- bzw. Herauf-Dimm-Befehl gesendet.
· Das Aussenden eines Befehls wird durch kurzes Aufleuchten der
Kontroll-Leuchte auf der Frontseite des FS20 TFK signalisiert.
bitte beachten!
Die Dimm-Befehle (die hier nicht kontinuierlich gesendet werden), dienen
hier nicht zum Dimmen eines Empfängers (Dimmers), sondern sind bei
einigen Empfängern für die Programmierung bestimmter Funktionen
nötig.
Beim Einschaltbefehl per Taste wird unabhängig von den Einstellungen
ohne Sendewiederholung und ohne Einschaltdauer gesendet.
Das Senden eines Ausschaltbefehls per Taste stoppt den Sende-
wiederholungstimer des entsprechenden Kanals, falls dieser aktiv ist.
3.1.2. schaltkontakt
Im Normalfall ist es vorgesehen, dass der FS20 Tür-Fenster-Kontakt mit
einem Schaltkontakt, also mit einem der beiden internen oder mit dem
externen Schaltkontakt, betrieben wird.
Die Schaltkontakte werden wie im Abschnitt „Installation" beschrieben
angebracht.

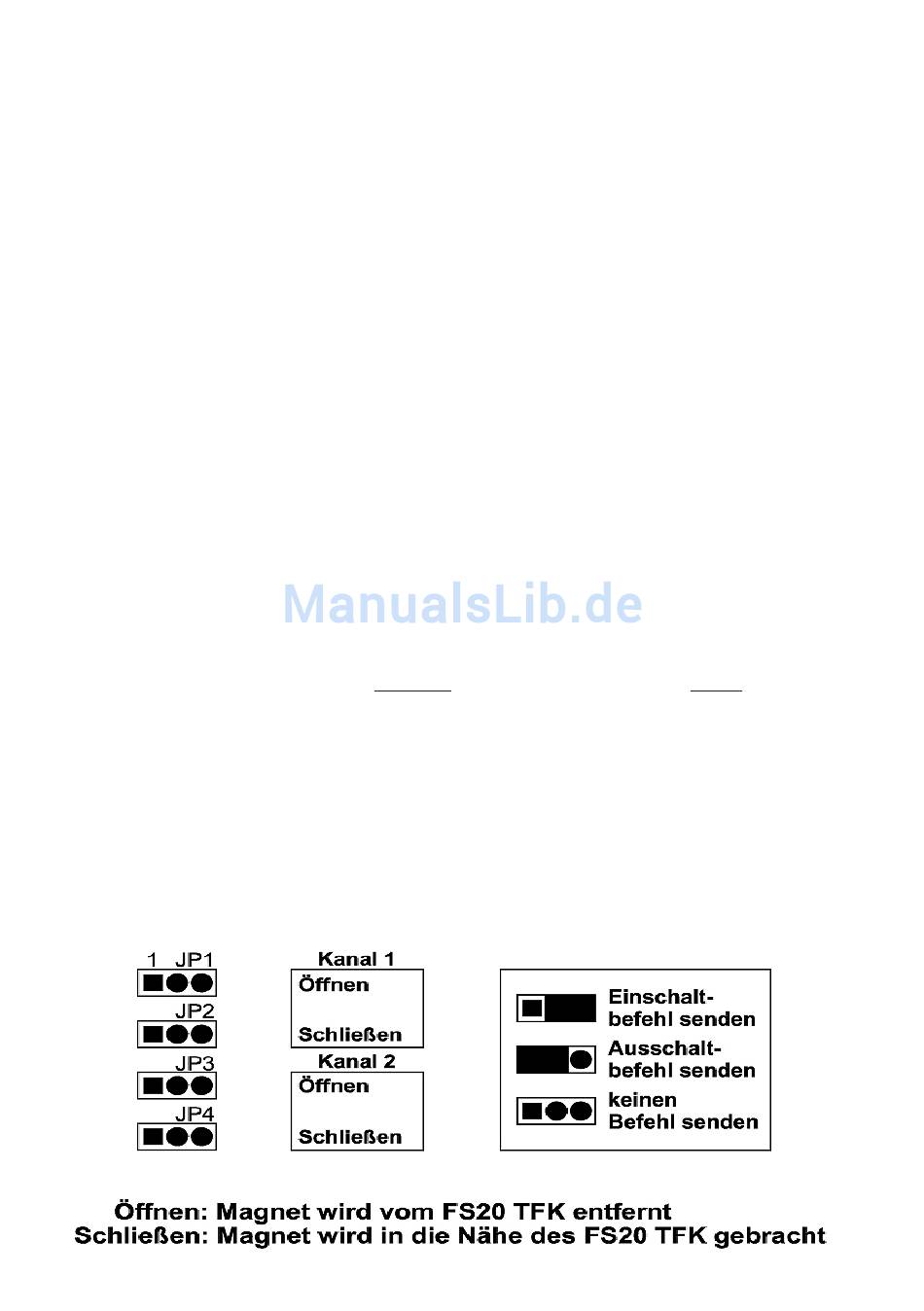

· Mit den Jumpern JP 1 bis JP 4 lässt sich nun das Schaltverhalten der
beiden Kanäle entsprechend untenstehender Grafik konfigurieren.
· Stecken Sie die Jumper entsprechend der gewünschten Aufgabe.
8
