Ölbrenner
Typ Gulliver RG0.R
Achtung:
Bei der Wartung des Düsenstockes die
Mutter (3) anschrauben (siehe seitlich ab-
gebildete Darstellung).
Pumpendruck:
Wird werksseitig auf 12 bar eingestellt. Ver-
änderungen werden mit Hilfe der Schraube
(4, Seite 3) vorgenommen.
Luftklappeneinstellung:
Um die Regelung durchzuführen, den
Dreh-knopf (7) betätigen, nachdem die
Schraube (8) leicht gelockert und der
Schutz (9) gedreht worden ist. Nach der
Regelung den Schutz (9) wieder korrekt an-
bringen und die Schraube (8) anziehen.
Die Luftklappeneinstellung beim Durchsatz
von 2,1 kg/h (Raste 2,6) wird vom Bild ge-
zeichnet.
Bei Brennerstillstand schließt die Luftklap-
pe automatisch, bis zu einem max. Unter-
druck im Schornstein von 0,5 mbar.
K:\framen\instrukt\Dantherm\RG\Tysk\RG0R\RG0R.fm-I3-021003-dm/lbk

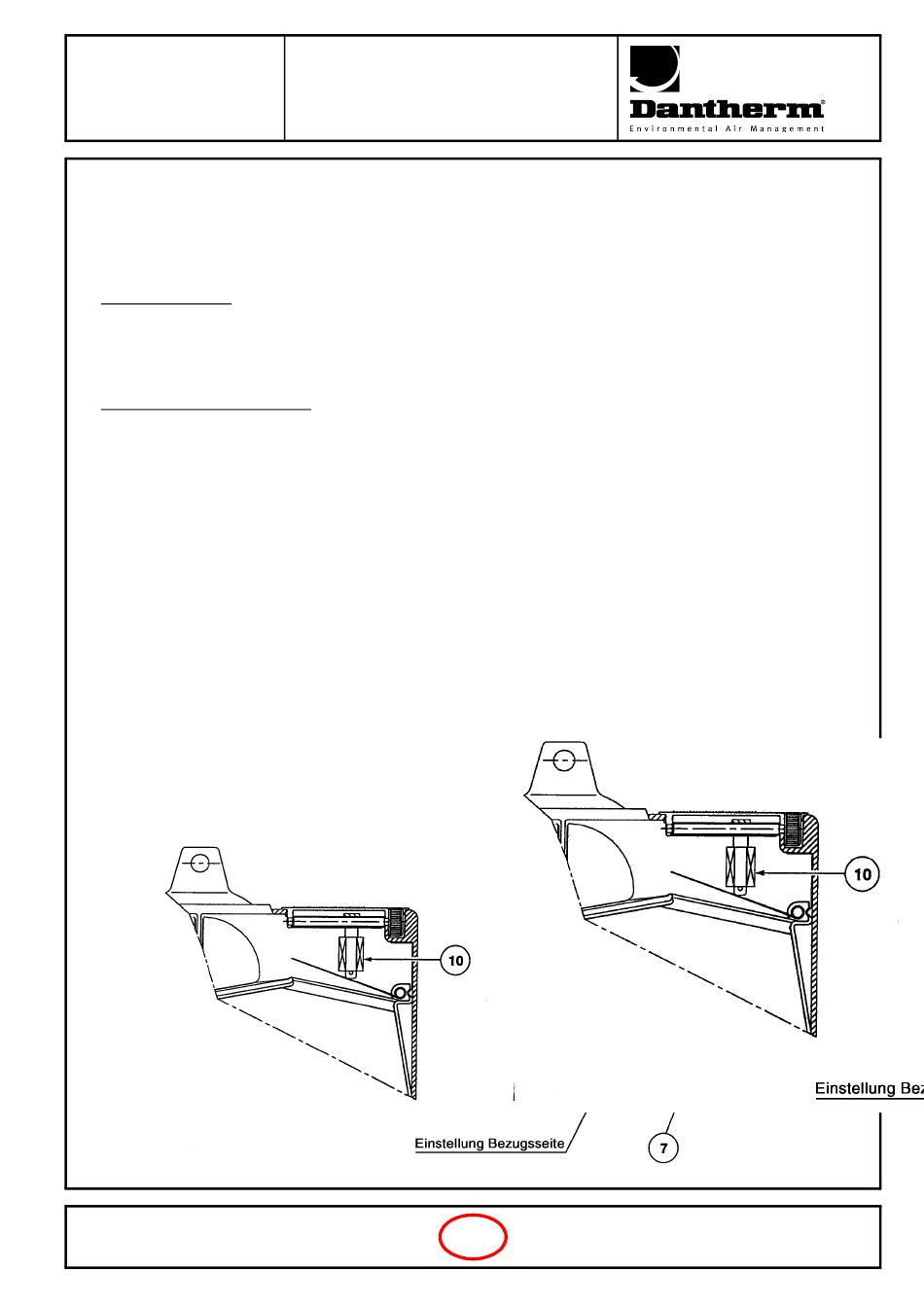

Einregulierung
Der Brenner ist mit einer elektromagneti-
schen Vorrichtung (10) ausgestattet, die
das Klappern der Luftklappe bei der
Zündung auch bei Vorhandensein höher
Heizkesselgegendrücke verhindert.
Im Fall von Defekt der elektromagnetischen
Vorrichtung gegen Klappern der Luftklappe
(10) fährt der Brenner nicht an, weil die Vor-
richtung mit dem Motor seriengeschaltet ist
(siehe Plan auf Seite 8) und dadurch auch
eine Sicherheitsfunktion übernimmt.
Im Fall von Störungen kann der Betrieb
auch ohne Vorrichtung erfolgen, weil sie mit
Spezialverbindern, die ihren Ausschluss
gestatten, am Kreislauf angeschlossen ist.
Die zwei Steck- und Zapfenverbinder am
Kabel der Vorrichtung müssen abgetrennt
werden und die zwei Verbinder der Motor-
verbindung müssen miteinander verbunden
werden. Falls diese zeitweilige Lösung
durchgeführt werden sollte, muss unbe-
dingt eine neue Regelung der Luftklappe
erfolgen.
