Verdrahtungsschema - Dantherm Rg0.R Anleitung

Ölbrenner
Typ Gulliver RG0.R
Steuergerät
550 SMD
TE Zundelektroden
R Heizelement
To Vorwärmersatz
M Gebläsemotor
C Kondensator
LV Luftklappe-Spule
MV Magnetventil-Spule
RF Photowiderstand
X1 Steck Verbindungen für
interne Komponenten
X2 7-poliger Steck
Erdverbindung
Seite 8 von 10

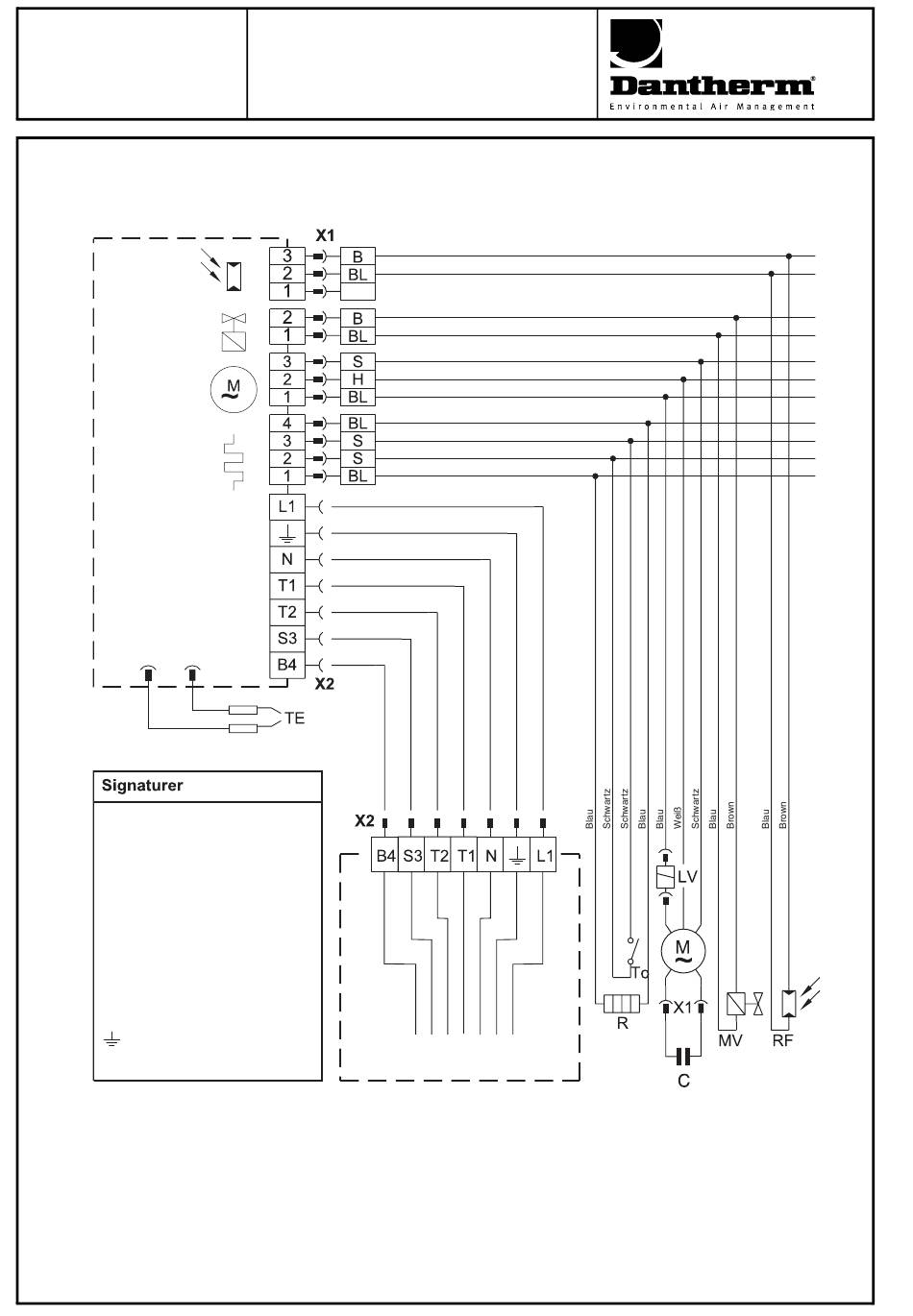

Verdrahtungsschema

Braun Braun
Blau
Braun
Blau
Schwartz
Weiß
Blau
Blau
Schwartz
Schwartz
Blau
(zum Ofen)
