Q P
P
Q
Ввод в эксплуатацию
9. Установить съемную рамку на монтажную пластину.
10. Установить устройство на монтажную пластину и зафиксиро-
вать его.
5.2.3 Монтаж на розетке для скрытой проводки
Крепежные отверстия в монтажной пластине можно использовать
для монтажа на розетку для скрытой проводки.
1. Отсоединить монтажную пластину от комнатной панели управ-
ления Дисплей S.
2. Выровнять монтажную пластину горизонтально на розетке для
скрытой проводки.

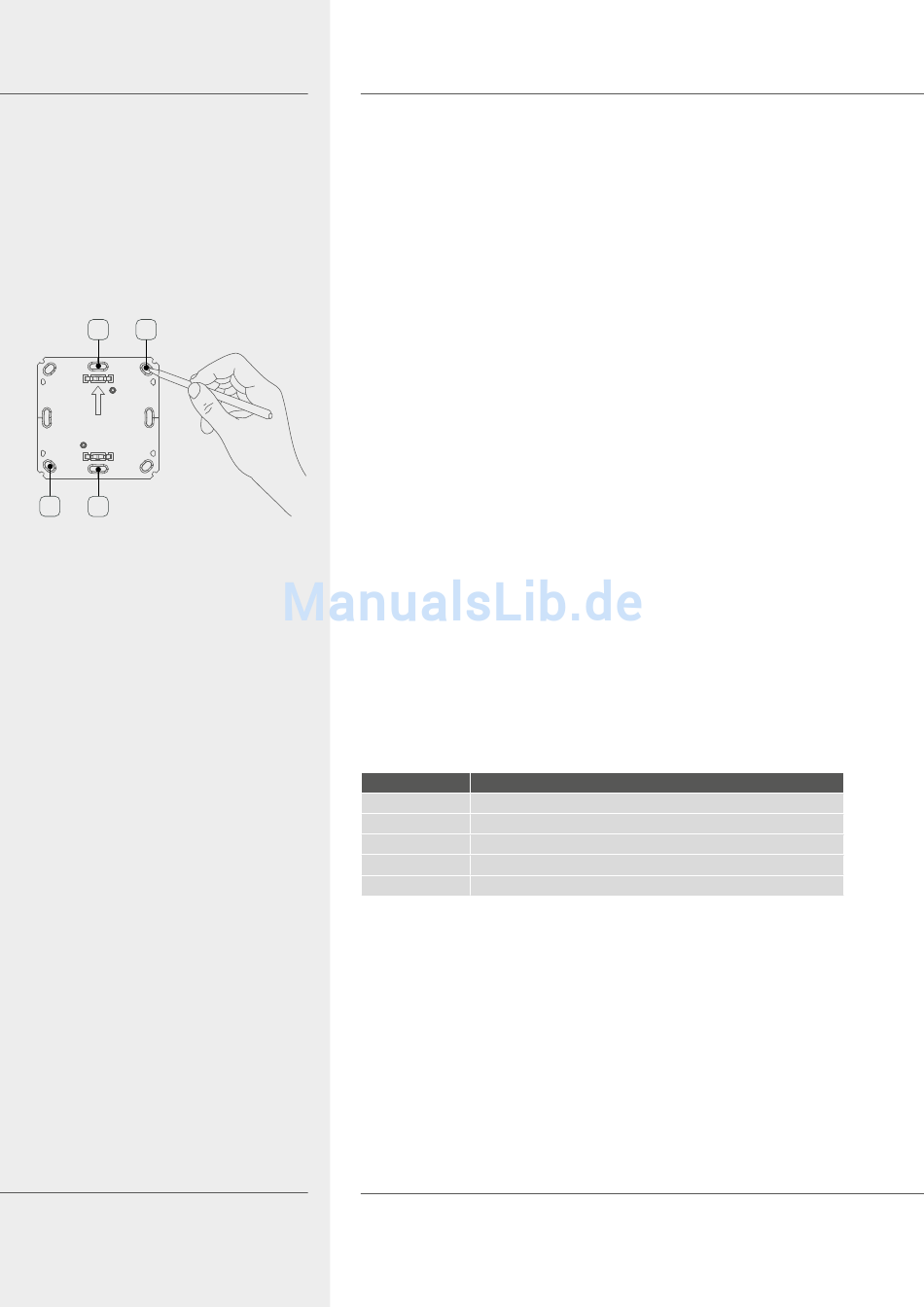

3. Смонтировать монтажную пластину подходящими винтами (см.
Q, рис. слева).
4. Установить съемную рамку на монтажную пластину.
5. Установить устройство на монтажную пластину и зафиксиро-
вать его.
5.2.4 Монтаж в сочетании с несколькими компонентами
Устройство можно использовать с рамками других изготовителей
или интегрировать в многоместные рамки. При монтаже в соче-
тании с несколькими компонентами установить монтажную пла-
стину устройства заподлицо с уже закрепленными монтажными
пластинами/ опорными кольцами и выровнять ее по ним. Устрой-
ство подходит для рамок следующих изготовителей:
Изготовитель Рамка
Berker
ELSO
GIRA
merten
JUNG
160 DEU ENG
FIN SWE
S.1, B.1, B.3, B.7 Glas
Joy
System 55, Standard 55, E2, E22, Event, Esprit
1-M, Atelier-M, M-Smart, M-Arc, M-Star, M-Plan
A 500, AS 500, A plus, A creation
