Alpha IP WTH 61001
Q P
P Q
Inbetriebnahme

5.2.3 Auf einer Unterputzdose montieren

Die Befestigungslöcher in der Montageplatte können für die Montage
auf einer Unterputzdose verwendet werden.
1. Die Montageplatte vom Gerät Raumbediengerät Display S lösen.
2. Die Montageplatte horizontal auf der Unterputzdose ausrichten.

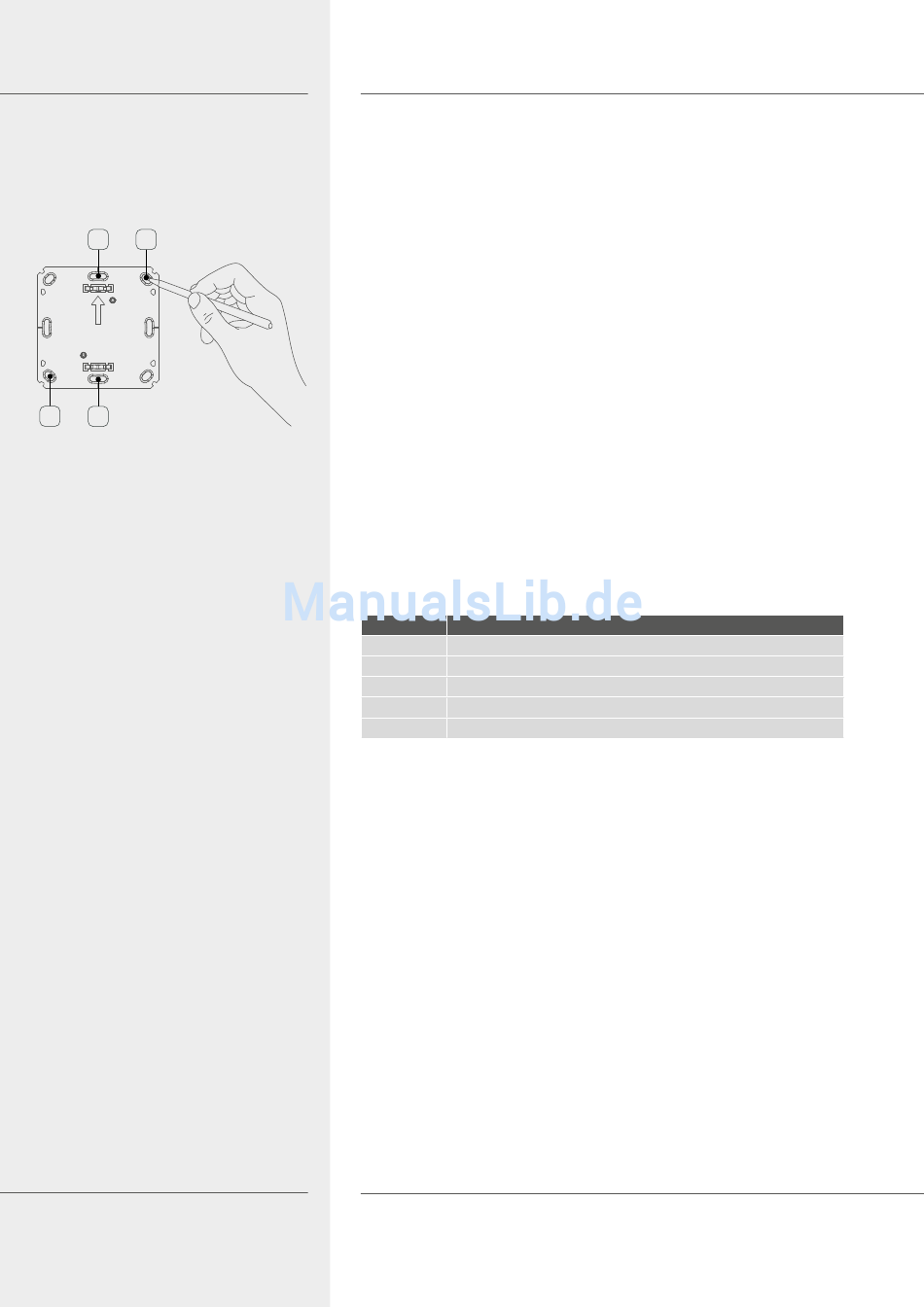

3. Die Montageplatte mittels passenden Schrauben montieren (vgl. Q
in Abb. links).
4. Den Wechselrahmen auf die Montageplatte setzen.
5. Das Gerät auf die Montageplatte aufsetzen und in die Klammern
einrasten.

5.2.4 In Mehrfachkombination montieren

Das Gerät kann mit Rahmen anderer Hersteller verwendet oder in einen
Mehrfachrahmen integriert werden. Bei der Montage in Mehrfachkom-
binationen die Montageplatte des Gerätes bündig neben den bereits be-
festigten Montageplatten/Tragringen anbringen und daran ausrichten.
Das Gerät passt in die Rahmen folgender Hersteller:
Hersteller Rahmen
Berker S.1, B.1, B.3, B.7 Glas
ELSO Joy
GIRA System 55, Standard 55, E2, E22, Event, Esprit
merten 1-M, Atelier-M, M-Smart, M-Arc, M-Star, M-Plan
JUNG A 500, AS 500, A plus, A creation
