- Seite 1 Alpha IP Quick Install Guide WTH 61001 132852.1628...
- Seite 2 5 mm M3 x 30 mm...
-
Seite 5: Inhaltsverzeichnis
Inhalt 1 Zu dieser Anleitung Gültigkeit, Aufbewahrung und Weitergabe der Anleitung Symbole 2 Sicherheit Bestimmungsgemäße Verwendung Sicherheitshinweise 3 Geräteübersicht 4 Inbetriebnahme Gerät anlernen Montage 4.2.1 Mit Klebestreifen montieren 4.2.2 Mit Schrauben montieren 4.2.3 Auf einer Unterputzdose montieren 4.2.4 In Mehrfachkombinationen montieren 5 Außerbetriebnahme 6 Entsorgen... -
Seite 6: Zu Dieser Anleitung
1 Zu dieser Anleitung 1.1 Gültigkeit, Aufbewahrung und Weitergabe der Anleitung Dieser Quick Install Guide gilt für das Raumbediengerät Display S (WTH 61001). Er enthält Informationen, die für die Montage, Außerbetriebnahme und Entsorgung notwendig sind. Der Quick Install Guide ist aufzubewahren und an nachfolgende Benutzer weiterzugeben. -
Seite 7: Sicherheit
Sicherheit 2 Sicherheit 2.1 Bestimmungsgemäße Verwendung Das Raumbediengerät Display S (WTH 61001) ist Bestandteil des Alpha IP Systems und dient der • Installation in wohnungsähnlichen Umgebungen, • Erfassung der Ist-Temperatur (Raumtemperatur) und Luftfeuchte, • Einstellung der Soll-Temperatur (Wohlfühltemperatur), • Regelung der Ist-Temperatur durch Ansteuerung von Heizkörperthermostaten und Elektroheizkörper mit Schaltsteckdose,... -
Seite 8: Geräteübersicht

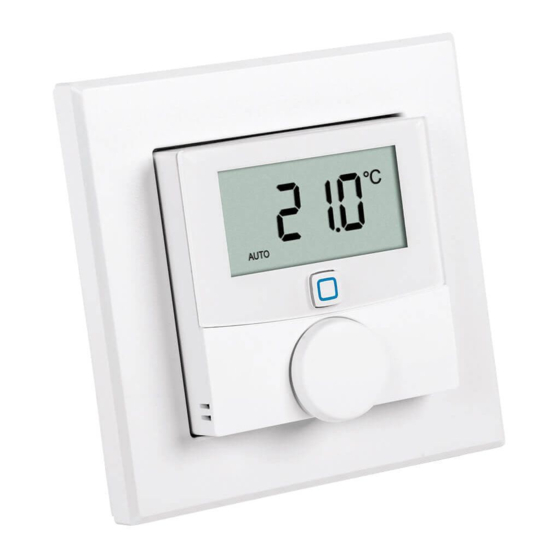

(vgl. Seite 3 Abb. 1) Wechselrahmen Raumbediengerät Display S Display Systemtaste (Anlerntaste und LED) Stellrad Montageplatte 4 Inbetriebnahme 4.1 Gerät anlernen Vor Funktionsfähigkeit des Gerätes muss die Integration in das Alpha IP System über den Access Point (HAP 21001) erfolgen. Gerät wie folgt anlernen:... - Seite 9 Inbetriebnahme Ö Der Alpha IP Access Point wurde über die Alpha IP App eingerichtet (siehe An- leitung HAP 21001). 1. Die Alpha IP App auf dem Smartphone öffnen. 2. Den Menüpunkt Gerät Anlernen auswählen. 3. Das Raumbediengerät Display S aus dem Wechselrahmen herausziehen (vgl. Sei- te 4 Abb. 5).
-
Seite 10: Montage
Inbetriebnahme 4.2 Montage Aufgrund des Batteriebetriebs kann der Montageort flexibel gewählt werden. Die Montage kann im mitgelieferten Wechselrahmen durch Verschrauben oder Aufkle- ben der Montageplatte erfolgen. Eine Integration in eine bestehende Schalterserie ist ebenfalls möglich. 4.2.1 Mit Klebestreifen montieren Abhängig vom Untergrund kann die Montage mit den mitgelieferten doppelseitigen Klebestreifen oder mit den mitgelieferten Schrauben erfolgen. -
Seite 11: Mit Schrauben Montieren
Inbetriebnahme 4.2.2 Mit Schrauben montieren Ö Eine geeignete Montageposition auswählen. 1. Sicherstellen, dass keine Leitungen an der Position verlaufen. 2. Die Montageplatte vom Gerät lösen. 3. Die Montageplatte an die Montageposition halten. Darauf achten, dass der Pfeil auf der Vorderseite der Montageplatte nach oben zeigt. 4. -
Seite 12: Auf Einer Unterputzdose Montieren
Inbetriebnahme 4.2.3 Auf einer Unterputzdose montieren Die Befestigungslöcher in der Montageplatte können für die Montage auf einer Un- terputzdose verwendet werden. 1. Die Montageplatte vom Gerät Raumbediengerät Display S lösen. 2. Die Montageplatte horizontal auf der Unterputzdose ausrichten. 3. Die Montageplatte mittels passenden Schrauben montieren (vgl. Q in Abb. 2). 4. -
Seite 13: Außerbetriebnahme
Entsorgen 5 Außerbetriebnahme 1. Das Raumbediengerät Display S aus dem Rahmen und von der Montageplatte abziehen (vgl. Seite 4 Abb. 5). 2. Auf der Rückseite die Batterien entnehmen. 3. Das Gerät demontieren und ordnungsgemäß entsorgen. 6 Entsorgen Das Gerät nicht im Hausmüll entsorgen! Elektronische Geräte sind entspre- chend der Richtlinie über Elektro- und Elektronik-Altgeräte über die örtlichen Sammelstellen für Elektronik-Altgeräte zu entsorgen. - Seite 60 132852.1628...
