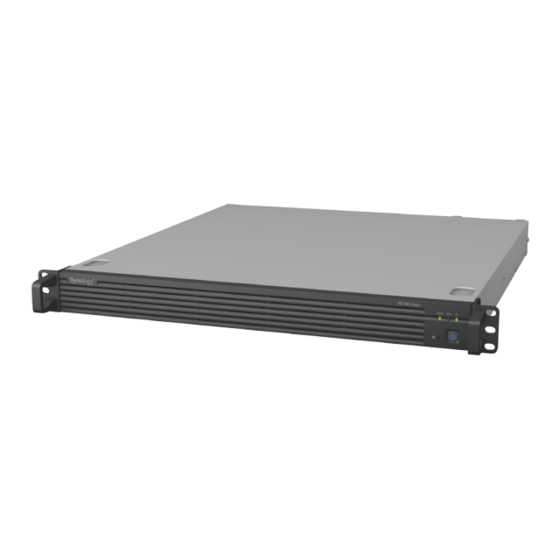

- Seite 1 Synology RackStation RC18015xs+ Expansionseinheit RXD1215sas Schnellinstallationsanleitung...
-
Seite 2: Inhaltsverzeichnis
Auf einen Blick Sicherheitsanweisungen Kapitel 2: Hardware-Einrichtung Werkzeuge und Teile für die Installation von Laufwerken Laufwerke in Synology RXD1215sas installieren Mit Synology RC18015xs+ verbinden Kapitel 3: DSM auf der RackStation installieren DSM mit Web Assistant installieren Verbindung überprüfen und Speicherplatz verwalten... -
Seite 3: Kapitel 1: Bevor Sie Beginnen
Verletzungen und Ihre Synology-Produkte vor Beschädigungen zu schützen. In den nachstehenden Kapiteln finden Sie Anweisungen zur Einrich- tung und zur Inbetriebnahme der RackStation und der Expansionseinheit. * Die Synology RackStation RC18015xs+ und die Expansionseinheit RXD1215sas sind separat erhältlich. Hinweis: RC18015xs+ ist als High Availability-Cluster (HA-Cluster) konzipiert. - Seite 4 RXD1215sas Expansionseinheit x 1 Netzkabel x 2 Schnellinstallationsanleitung Schrauben für 3,5" Schrauben für 2,5" Mini-SAS-Kabel x 2 Laufwerke x 52 Laufwerke x 52 4 Kapitel 1: Bevor Sie beginnen...
-
Seite 5: Auf Einen Blick
Auf einen Blick RC18015xs+ Vorderseite Rückseite Bezeichnung Beschreibung 1. Drücken Sie diese Taste, um die RackStation einzuschalten. 2. Halten Sie diese Taste gedrückt, um die Ein/Aus-Taste und RackStation auszuschalten, bis ein Signalton -Anzeige ertönt und die Netz-LED zu blinken beginnt. Weitere Informationen finden Sie in Anhang B: LED- Anzeigen-Tabelle für RC18015xs+ auf Seite 35. - Seite 6 Bezeichnung Beschreibung Hier können Sie Festplatten an die RackStation anschließen. Hinweis: Es werden nur Speichergeräte unterstützt. USB 3.0-Port Externe USB-Geräte können nur an der als aktiver Server fungierenden RackStation angeschlossen werden. Weitere Informationen finden Sie unter Hilfe zu DiskStation Manager (DSM) > High Availability Manager. Schließen Sie hier die andere RackStation RC18015xs+ mit Heartbeat-LAN-Port einem RJ-45-Kabel an, um den HA-Cluster einzurichten.
- Seite 7 Bezeichnung Beschreibung Drücken Sie diese Taste, um die Expansionseinheit manuell einzuschalten. Ein/Aus-Taste und Hinweis: Wenn sich die Expansionseinheit in einem HA- -Anzeige Cluster befindet, können Sie das Herunterfahren nicht durch Gedrückthalten der Ein/Aus-Taste erzwingen. Zeigt Warnungen zu Lüfter oder Temperatur an. Weitere Warnanzeige Informationen finden Sie in Anhang B: LED-Anzeigen- Tabelle für RXD1215sas auf Seite 36.
-
Seite 8: Sicherheitsanweisungen
Sicherheitsanweisungen Vor direkter Sonneneinstrahlung und Chemikalien schützen. Vergewissern Sie sich, dass es in der Umgebung keine abrupten Temperatur- oder Luftfeuchtigkeitsänderungen gibt. Stellen Sie das Gerät immer mit der richtigen Seite nach oben auf. Stellen Sie das Gerät nicht in der Nähe von Flüssigkeiten auf. Ziehen Sie vor der Reinigung das Netzkabel ab. -
Seite 9: Kapitel 2: Hardware-Einrichtung
System das Laufwerk neu formatiert. Wenn Sie diese Daten noch benötigen, müssen Sie sie vor der Installation sichern. 2. SATA-Laufwerke werden in RXD1215sas nicht unterstützt. Laufwerke in Synology RXD1215sas installieren 1 Öffnen Sie den Festplatteneinschub. a Suchen Sie nach dem kleinen Knopf links am Griff des Festplatteneinschubs. - Seite 10 2 Laufwerke installieren: • Für 3,5"-Laufwerke: Legen Sie das Laufwerk in den Festplatteneinschub ein. Drehen Sie den Einschub um und ziehen Sie die Schrauben an den vier unten gezeigten Stellen an, um das Laufwerk zu befestigen. • Für 2,5"-Laufwerke: Legen Sie das Laufwerk in den Festplatteneinschub ein.
- Seite 11 4 Schieben Sie den Griff nach innen, um den Laufwerkträger zu sichern. 5 Drücken Sie den Schalter am Griff des Festplatteneinschubs nach links, um den Einschub zu verriegeln. 6 Wiederholen Sie die vorstehenden Schritte, um die anderen von Ihnen vorbereiteten Laufwerke zu montieren. 7 Die Laufwerke sind wie folgt nummeriert.
-
Seite 12: Mit Synology Rc18015Xs+ Verbinden
Mit Synology RC18015xs+ verbinden 1 Verwenden Sie mindestens ein LAN-Kabel, um jede RackStation mit Ihrem Switch, Router oder Hub zu verbinden. Hinweis: Beide RackStations des HA-Clusters müssen auf gleiche Weise mit dem Netzwerk verbunden sein. Wenn Sie beispielsweise zwei LAN-Kabel an die Ports von LAN 1 und LAN 3 einer RackStation anschließen, müssen Sie ebenfalls... - Seite 13 4 Schließen Sie die Expansionseinheit mithilfe von mini-SAS-Kabeln an beide RackStations an. a Schließen Sie ein Ende des mini-SAS-Kabels an den SAS-OUT-Port einer RackStation und das andere Ende an den SAS-IN-Port von SAS-Modul A der Expansionseinheit an. b Schließen Sie ein Ende des mini-SAS-Kabels an den SAS-OUT-Port der anderen RackStation und das andere Ende an den SAS-IN-Port von SAS- Modul B der Expansionseinheit an.
- Seite 14 14 Kapitel 2: Hardware-Einrichtung...
-
Seite 15: Kapitel 3: Dsm Auf Der Rackstation Installieren
Kapitel DSM auf der RackStation installieren Installieren Sie, sobald die Hardware eingerichtet ist, DiskStation Manager (DSM), das browserbasierte Betriebssystem von Synology, auf Ihrer RackStation. DSM mit Web Assistant installieren Ihre RackStation verfügt über ein integriertes Programm namens Web Assistant, das Ihnen beim Herunterladen der neuesten DSM-Version aus dem Internet und der Installation von DSM auf der RackStation behilflich ist. - Seite 16 6 Gehen Sie, wenn Sie die Installation versehentlich vor ihrem Abschluss abbrechen, erneut zu find.synology.com, um nach dem Modell RC18015xs+ mit dem Status Bereit zu suchen, und melden Sie sich als admin (standardmäßiger administrativer Kontoname) bei DSM an, ohne ein Kennwort einzugeben.
-
Seite 17: Verbindung Überprüfen Und Speicherplatz Verwalten
Verbindung überprüfen und Speicherplatz verwalten 1 Melden Sie sich bei DiskStation Manager (DSM) der RackStation an. 2 Gehen Sie zu Hauptmenü > Speicher-Manager > Überblick, um zu überprüfen, ob die Expansionseinheit(en) erfolgreich verbunden wurden. 3 Gehen Sie zu RAID-Gruppe im linken Fenster, um die Erstellung oder Erweiterung von Speicherplatz zu verwalten. -
Seite 18: Einschränkungen
Sie diese Expansionseinheit verwenden. 1. Diese Expansionseinheit kann nur in einem HA-Cluster mit jeweils bis zu zwei Synology RackStations des Typs RC18015xs+ verwendet werden. 2. Beide RackStations müssen auf dieselben Expansionseinheiten zugreifen. Es funktioniert nicht, wenn eine RackStation mit bestimmten Expansionseinheiten und die andere RackStation mit anderen Expansionseinheit verbunden ist. -
Seite 19: Kapitel 4: Wartung Und Erweiterung
HA-Cluster (sofern erstellt) hinzugefügt haben, müssen Sie auch eine Netzwerkkarte desselben Typs zur anderen RackStation hinzufügen. www. 2. Eine Übersicht über die kompatiblen Netzwerkkarten finden Sie unter synology.com. 1 Fahren Sie die RackStation herunter. Ziehen Sie alle Kabel von der RackStation ab, um Schäden zu vermeiden. - Seite 20 2 Nehmen Sie die obere Abdeckung ab, um die RackStation zu öffnen. a Lösen Sie die beiden Schrauben auf der Rückseite, mit denen die obere Abdeckung am Gehäuse befestigt ist, indem Sie sie gegen den Uhrzeigersinn drehen. b Greifen Sie fest in die Daumenmulden und ziehen Sie in die nachstehend gezeigte Richtung, um die obere Abdeckung abzunehmen, und legen Sie sie zur Seite.
- Seite 21 3 Setzen Sie die Netzwerkkarte ein. a Ziehen Sie die Lasche an der Halterung der Portabdeckung nach rechts, um die Abdeckung zu entfernen. b Richten Sie den Stecker und die Halterung der Karte auf die Steckplätze aus. c Setzen Sie die Karte in den Steckplatz ein. Kapitel 4: Wartung und Erweiterung...
-
Seite 22: Ram-Modul Zur Rackstation Hinzufügen
Ziehen Sie die beiden in Schritt 2-a gelösten Schrauben wieder fest. RAM-Modul zur RackStation hinzufügen Das optionale Synology RAM-Modul dient der Erweiterung des Arbeitsspeichers der RackStation. Folgen Sie den nachstehenden Schritten, um ein RAM-Modul in die RackStation einzubauen, zu prüfen oder zu entfernen. - Seite 23 Hinweis: Nachdem Sie ein RAM-Modul zu einer Ihrer RackStations in einem HA- Cluster (sofern erstellt) hinzugefügt haben, müssen Sie auch ein RAM-Modul desselben Typs zur anderen RackStation hinzufügen. 1 Fahren Sie die RackStation herunter. Ziehen Sie alle Kabel von der RackStation ab, um Schäden zu vermeiden.
-
Seite 24: So Stellen Sie Sicher, Dass Die Rackstation Die Neue Speicherkapazität Erkennt
So stellen Sie sicher, dass die RackStation die neue Speicherkapazität erkennt: 1 Melden Sie sich als admin oder als ein Benutzer der Gruppe "administrators" bei DSM an. 2 Überprüfen Sie den Arbeitsspeicher insgesamt unter Systemsteuerung > Info-Center. Wenn die RackStation den Arbeitsspeicher nicht erkennt oder sie nicht gestartet werden kann, prüfen Sie, ob der Speicher ordnungsgemäß... -
Seite 25: Defektes Lüftermodul Austauschen
Defektes Lüftermodul austauschen Gehen Sie gemäß der nachstehenden Anleitung vor, um die RackStation zu öffnen und das defekte Lüftermodul auszutauschen. 1 Fahren Sie die RackStation herunter. Ziehen Sie alle Kabel von der RackStation ab, um Schäden zu vermeiden. 2 Öffnen Sie die RackStation gemäß Schritt 2 von Netzwerkkarte zur RackStation hinzufügen. - Seite 26 RackStation zur Seite. 2 Bereiten Sie eine neue RackStation vor und gehen Sie gemäß der Anleitung unter Kapitel 2: Mit Synology RC18015xs+ verbinden auf Seite 12 vor, um die neue RackStation an die andere RackStation und an die Expansionseinheit anzuschließen.
-
Seite 27: Rxd1215Sas
RXD1215sas Weitere Expansionseinheiten zum HA- Cluster hinzufügen Der HA-Cluster mit der RackStation RC18015xs+ unterstützt die Verwendung von bis zu 15 Expansionseinheiten des Typs RXD1215sas. Gehen Sie gemäß der nachstehenden Anleitung vor, um weitere Expansionseinheiten zum HA- Cluster hinzuzufügen. 1 Schließen Sie ein Ende des mini-SAS-Kabels an den SAS-OUT-Port an SAS-Modul A einer Expansionseinheit an (z. -
Seite 28: Defektes Netzteil Austauschen
Hinweis: 1. Die Expansionseinheiten müssen mit den Modulen auf den entsprechenden Seiten für jede RackStation in Reihe geschaltet sein. 2. Beide RackStations müssen mit ihren jeweiligen Expansionseinheiten in derselben Reihenfolge verbunden werden. Wenn Sie beispielsweise eine RackStation mit den Expansionseinheiten in der Reihenfolge „A1, A2, A3 ...“... - Seite 29 1 Ziehen Sie die mini-SAS-Kabel vom SAS-Modul ab, dessen defekter Lüfter ausgetauscht werden soll. Hinweis: Wenn das SAS-Modul mit der als aktiver Server fungierenden RackStation in Reihe geschaltet ist, müssen Sie in DSM zunächst eine manuelle Übergabe vornehmen, bevor Sie die SAS-Kabel vom SAS-Modul abziehen. Weitere Informationen finden Sie unter Hilfe zu DSM >...
- Seite 30 Defektes SAS-Modul austauschen: Bereiten Sie ein neues SAS-Modul vor und drücken sie es in den Steckplatz hinein, bis Sie ein Klicken hören. Defekten Lüfter des SAS-Moduls austauschen: 1 Ziehen Sie den defekten Lüfter nach oben aus dem SAS-Modul heraus. Die Lüfter sind wie folgt nummeriert.
- Seite 31 2 Bereiten Sie einen neuen Lüfter vor, richten Sie den Pfeil wie nachstehend gezeigt auf die Rückseite aus und setzen Sie den Lüfter in den leeren Steckplatz ein. 3 Drücken Sie das SAS-Modul in den Steckplatz ein, bis Sie ein Klicken hören. Kapitel 4: Wartung und Erweiterung...
- Seite 32 32 Kapitel 4: Wartung und Erweiterung...
-
Seite 33: Anhang A: Technische Daten
• Frequenz: 50/60 Hz • Betriebstemperatur: 5 bis 35 ˚C Umgebungsanforderung • Lagertemperatur: -20 bis 60 ˚C • Relative Luftfeuchtigkeit: 5 bis 95 % Hinweis: Die technischen Daten des Modells können ohne vorherige Ankündigung geändert werden. Aktuelle Informationen finden Sie unter www.synology.com. - Seite 34 • Betriebstemperatur: 5 bis 35 ˚C Umgebungsanforderung • Lagertemperatur: -20 bis 60 ˚C • Relative Luftfeuchtigkeit: 5 bis 95 % Hinweis: Die technischen Daten des Modells können ohne vorherige Ankündigung geändert werden. Aktuelle Informationen finden Sie unter www.synology.com. 34 Anhang A: Technische Daten...
-
Seite 35: Anhang B: Led-Anzeigen-Tabelle
Netzwerk aktiv (auf linker Seite der Buchse) Kein Netzwerk Grün Konstant Gigabit-Verbindung (auf rechter Orange Konstant 100-MBit/s-Verbindung Seite der Buchse) 10-MBit/s-Netzwerkverbindung/Kein Netzwerk Hinweis: Die technischen Daten des Modells können ohne vorherige Ankündigung geändert werden. Aktuelle Informationen finden Sie unter www.synology.com. - Seite 36 ALARM hinten Blinkend Lüfterfehler System normal Grün Blinkend Eingeschaltet STATUS hinten Ausgeschaltet Grün Konstant Netzteil normal Netzteilanzeige Netzteil aus Hinweis: Die technischen Daten des Modells können ohne vorherige Ankündigung geändert werden. Aktuelle Informationen finden Sie unter www.synology.com. 36 Anhang B: LED-Anzeigen-Tabelle...
