GRAUPNER 90503.RTR NITROQUAD 2WD Bedienungsanleitung
Quicklinks
Bedienungsanleitung

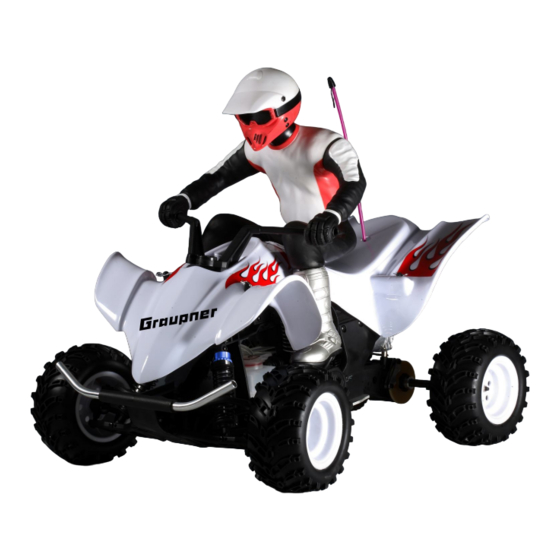

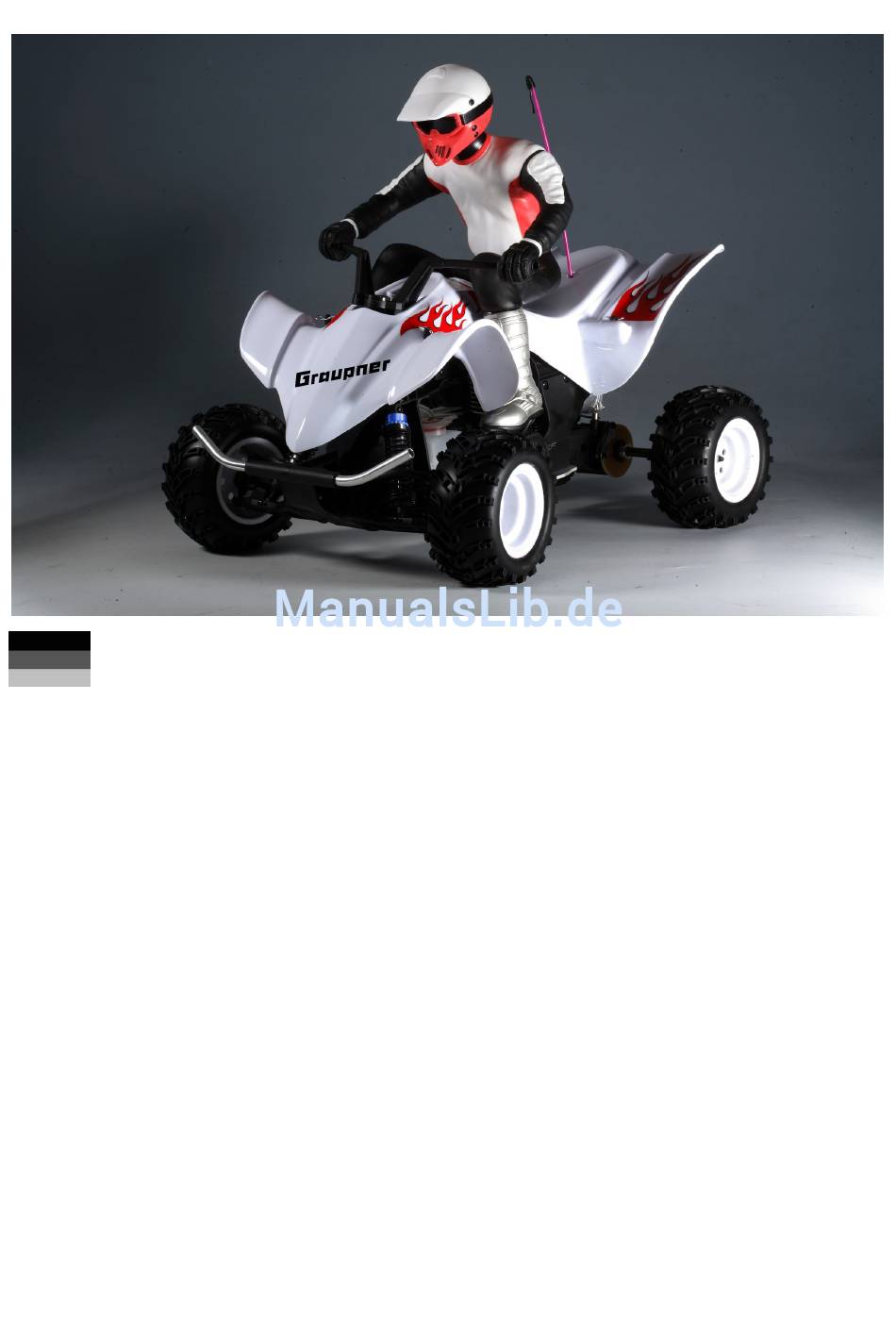

90503.RTR NITROQUAD 2WD
Einführung:
Vielen Dank, daß Sie sich für das Nitroquad-RTR von Graupner entschieden haben. Diese Ein-
führung enthält die grundlegenden Anweisungen für den Betrieb Ihres neuen Fahrzeugs. Das
Nitroquad ist zwar ein großartiges Modell für RC-Fahranfänger, aber er verlangt auch eine ge-
wisse handwerkliche Erfahrung und bei Fahrern unter 14 Jahren die Anleitung durch die Eltern.
Es ist daher wichtig, dass Sie alle Anweisungen und das gesamte gedruckte Begleitmaterial
lesen, damit Sie Ihr Modell betreiben können ohne unnötige Schäden zu verursachen.
Bitte nehmen Sie sich einen Moment Zeit, alles durchzulesen, bevor Sie mit dem Modell
losfahren.
Sicherheitshinweise
Dieses hochwertige RC-Modell muss mit Vorsicht und nötigem Verantwortungsbewusstsein be-
trieben werden. Wenn Sie dies nicht tun, kann es zu Schäden am Modell oder an fremdem Ei-
gentum kommen. Das Nitroquad darf nicht von Kindern ohne Aufsicht durch die Eltern betrieben
wird. Graupner übernimmt keine Verantwortung für Verluste oder Schäden, die sich aus dem
Betrieb, nicht ordnungsgemäßem Gebrauch oder Missbrauch dieses Erzeugnisses oder eines
anderen zu seinem Betrieb notwendigen Erzeugnisses ergeben, gleichgültig, ob diese direkt,
indirekt, auf Umwegen, zufällig oder als Folge seines Gebrauchs entstehen.
Inhaltszusammenfassung für GRAUPNER 90503.RTR NITROQUAD 2WD
- Seite 1 90503.RTR NITROQUAD 2WD Einführung: Vielen Dank, daß Sie sich für das Nitroquad-RTR von Graupner entschieden haben. Diese Ein- führung enthält die grundlegenden Anweisungen für den Betrieb Ihres neuen Fahrzeugs. Das Nitroquad ist zwar ein großartiges Modell für RC-Fahranfänger, aber er verlangt auch eine ge- wisse handwerkliche Erfahrung und bei Fahrern unter 14 Jahren die Anleitung durch die Eltern.
- Seite 2 Bedienungsanleitung NITROQUAD Dieses Modell wird über Funksignale gesteuert, die vielfältigen Einflüssen jenseits Ihrer Kon- trolle unterliegen. Diese Beeinflussung kann einen zeitweiligen Verlust der Steuerfähigkeit verursachen, so dass es ratsam ist, ständig einen Sicherheitsabstand nach allen Richtungen einzuhalten, um Zusammenstösse zu vermeiden. ...
- Seite 3 Bedienungsanleitung NITROQUAD Das Fernsteuersystem Im Folgenden bekommen Sie einen Überblick über das Fernsteuersystem des Nitroquad-RTR und über seine verschiedenen Funktionen und Einstellungen. Vor der ersten Fahrt sollten Sie unbedingt alle diese Funktionen und Einstellungen gelesen und verstanden haben. Legen Sie 8 AA-Batterien oder Akkus in das Batteriefach des Senders und 4 in den Empfän- gerbatteriekasten.
- Seite 4 Bedienungsanleitung NITROQUAD Gastrimmung: Lassen Sie den Pistolenabzug in Neutralstellung und schieben das Quad auf dem Boden etwas an. Es muss leicht rollen. Betätigen Sie nun die Bremse, das Fahrzeug sollte sofort anhalten. Tut es das nicht, drehen Sie am Trimmknopf rechts vom Steuerrad, um das Gasservo exakt einzustellen.
- Seite 5 Bedienungsanleitung NITROQUAD Was bedeutet „fettes“ und „mageres“ Gemisch? Die Einstellung des Vergasers ist eine der kritischsten Aufgaben beim Fahren von RC-Autos, die mit Nitro-Sprit laufen. Man bezeichnet das Mischverhältnis als „fett“, wenn zuviel Kraftstoff im Verhältnis zum Luftanteil angesaugt wird, und als „mager“ bei einem zu geringen Kraftstoff- anteil.
- Seite 6 Bedienungsanleitung NITROQUAD Leerlaufdrehzahl des Motors zu verringern. Der Motor muss mit konstanter Beschleunigung oh- ne Verzögerungen hochdrehen. Einstellen der Volllast-Einstellschraube Nach anfänglichem Hochdrehen muss der Motor gleichmäßig drehen und dabei das typische Zweitakt-Heulen mit deutlich erkennbarer Rauchfahne zeigen. Wenn sich der Motor quält und bei heftiger Rauchfahne Aussetzer zeigt, ist die Mischung zu fett und muss magerer eingestellt werden indem Sie die Volllastschraube in „1-...
- Seite 7 Bedienungsanleitung NITROQUAD unsicher sind, sollten Sie an die Anschaffung eines der günstig angebotenen digitalen Thermo- meter Best.-Nr. 1963 denken. Wartung Zusätzlich zu den schon beschriebenen Servicearbeiten sollten Sie immer versuchen, Ihr Nitro- quad in Schuss zu halten um Verschleiß zu vermeiden. Wenn Schmutz in bewegte Teile ge- langt, kann dies die Leistung des Modells erheblich beeinträchtigen.
-
Seite 8: Anleitung Zur Fehlersuche
Bedienungsanleitung NITROQUAD Anleitung zur Fehlersuche Service und Reparaturen In Problemfällen oder bei Fragen und Reparaturen, wenden Sie sich bitte an: GRAUPNER-Service, Henriettenstrasse 94-96, D-73230 Kirchheim/Teck, Tel. +49/1805/472876... - Seite 9 Bedienungsanleitung NITROQUAD Ersatzteile 90503.RTR WP Nitroquad 2WD (1) 90503.1 90503.2 90503.3 90503.4 Chassis-Vorderteil Chassis-Seitenplatten hin- Hinterachsträger Differentialgehäuse 90503.5 90503.6 90503.7 90503.8 Chassis- Empfängergehäuse Obere Querlenker vorne Untere Querlenker vorne Verbindungsplatten 90503.9 90503.10 90503.11 90503.12 Lenkhebel vorne Querlenkerbefestigung vo. Lenkservobefestigung Servosaver 90503.13 90503.14 90503.15...
- Seite 10 Bedienungsanleitung NITROQUAD Ersatzteile 90503.RTR WP Nitroquad 2WD (2) 90503.26 90503.27 90503.28 90503.29 Stellringe für Hinterachse Bremshebel-Set Krümmer mit Dichtung Schalldämpfer 90503.30 90503.31 90503.32 90503.33 Bremsscheibe/-beläge Stoßdämpfer hinten Bowdenzugset Karosserie 90503.34 90503.35 90503.36 90503.37 Vorderachsen Fahrerfigur Sechskant-Radmitnehmer Tank 90503.38 90503.39 90503.40 90503.41 Motorhalter Motorböcke...
- Seite 11 Bedienungsanleitung NITROQUAD Ersatzteile 90503.RTR WP Nitroquad 2WD (3) 95183 95170 95168 90503.53 Kugellager 8x16x5mm Kugellager 5x11x4mm Kugellager 5x10x4mm Kugellager 6x10x3mm 95182 90503.55 90500.63 90501.50 Kugellager 8x14x4mm Schraubensatz Nitroquad Madenschraube M3x3 (8) Madenschraube M4x4 (8) 90500.64 90500.65 90501.51 90501.52 Stift 2x10mm (8) Stift 2x11mm (8) Beilagscheibe 5x8x0.3mm Beilagscheibe 3x6x0.3mm...
- Seite 12 Bedienungsanleitung NITROQUAD Ersatzteilenummern Graupner – Original Graupner Best.Nr. Bezeichnung Menge 90503.1 508000 Chassis-Vorderteil 90503.2 508001 Chassis-Seitenplatten hinten 90503.3 508002 Hinterachsträger 90503.4 508003 Differentialgehäuse 90503.5 508004 Chassis-Verbindungsplatten 90503.6 508005 Empfängergehäuse 90503.7 508006 Obere Querlenker vorne 90503.8 508007 Untere Querlenler vorne 90503.9...
- Seite 13 Bedienungsanleitung NITROQUAD Graupner Best.-Nr. Bezeichnung Menge 90503.43 511068 Kupplungsbeläge 90503.44 511040 Stoßdämpfer vorne 90503.45 511000 Differentialkegelräder klein 90503.46 511146 Kupplungsglocke 90500.46 81000 E-clip Ф7mm 90500.47 81002 E-clip Ф4mm 90500.48 81004 E-clip Ф2.5mm 95183 82008 Kugellager 8x16x5mm 95170 82004 Kugellager 5x11x4mm...
- Seite 14 Teileübersicht Vorderachse ...
- Seite 15 Zusammenbau hinteres Differential...
- Seite 16 Teileübersicht Hinterachse...
- Seite 17 Teileübersicht Motor...
- Seite 18 Zusammenbau...
- Seite 19 " & &( & & %/ 0 * & &...
- Seite 20 " " " < < <...
- Seite 21 Frequenz- Kanal Frequenz CH CY CZ DK E GB G LT N NL P S SK band 26,965 F C B 26,975 F C B F C B F C B 26,985 F C B F C B 26,995 F C B F C B F C B F C B F C B...
-
Seite 22: Garantie
WARRANTIED GARANTIE GARANZIA GARANTÍA MONATEN MONTHS MOIS MESI MESES Firma Graupner GmbH & Graupner GmbH & Co. KG, Henriettenstraße La société Graupner GmbH & Co. KG, Ditta Graupner GmbH & firma Graupner GmbH & Henriettenstraße 94-96,D-73230Kirchheim/Teck 94-96, D-73230 Kirchheim/Teck, Germany Henriettenstraße 94-96, D-73230 Kirchheim/... - Seite 23 Owner‘s name, complete adress Nom de l‘acheteur, Domicie et rue Deutschland / Österreich Service-Hotline: Italia Sverige v délce trvání mesícu Graupner GmbH & Co. KG Montag - Freitag GiMax Baltechno Electronics Henriettenstrasse 94-96 - 11 h und 13 - 15 Via Manzoni, no.
- Seite 24 Measures for the efficient use of the radio frequency spectrum (§ 3 (2), (Article 3 (2) )) Kirchheim, 09.01.2008 Hans Graupner, Geschäftsführer Hans Graupner, Managing Director Graupner GmbH & Co. KG Henriettenstr. 94-96 D-73230 Kirchheim/Teck Germany Tel: 07021/722-0 Fax: 07021/722-200 Email: info@graupner.de...
