Apertura Del Televisor Connect 32/40 Led - Loewe Module Rj12/Mu/Ir-Link Installationsanleitung

3. Apertura del televisor
Connect 32/40 LED
Desenchufe el aparato.
Retire los cables de conexión del televisor.
Retire el cable de conexión corto situado entre las conexiones del sintonizador, siempre y cuando haya uno.
(Para colocar la pared posterior, proceda a la inversa.)
Procedimiento

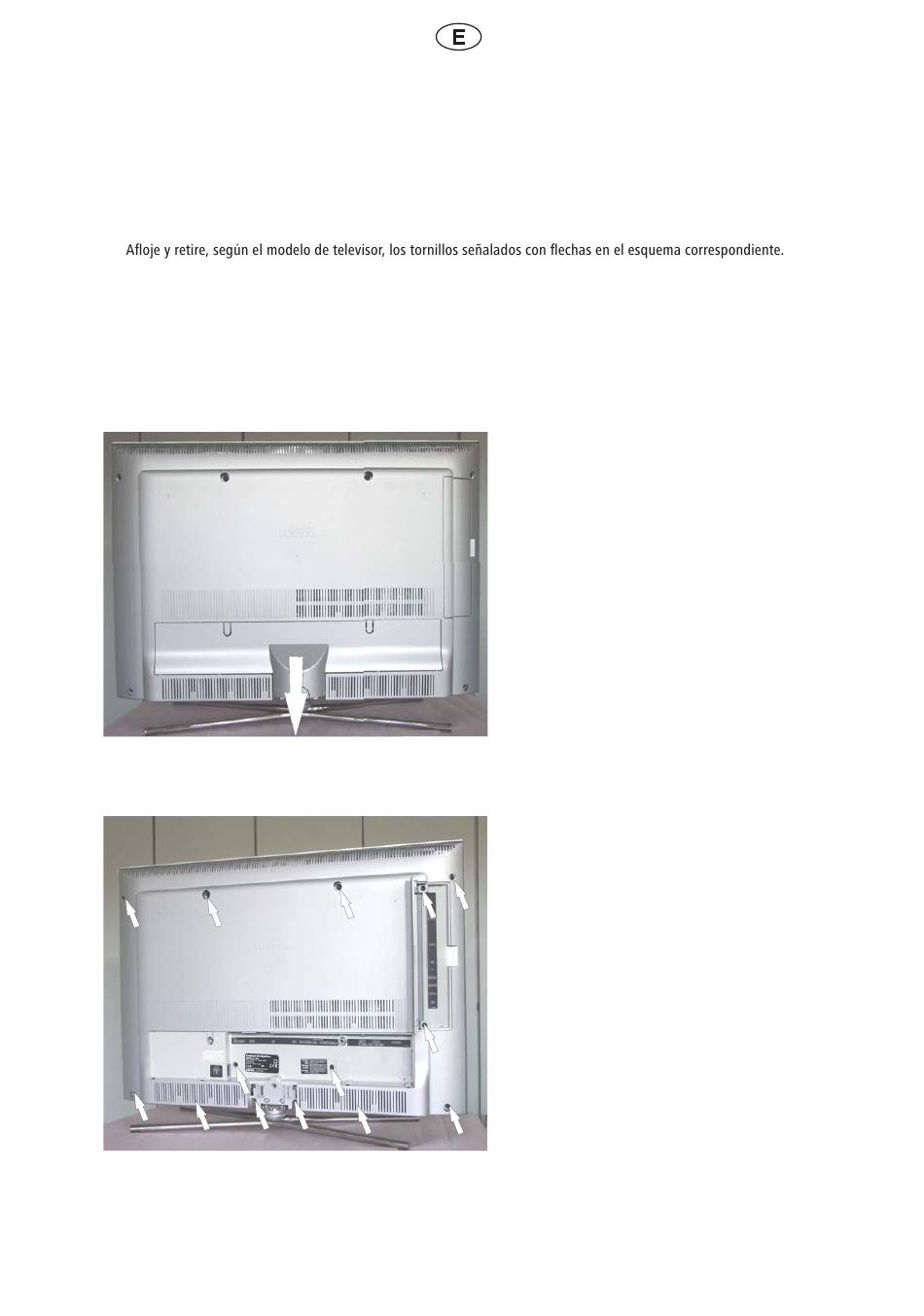

Fig. 4
Fig. 5
a1
Coloque el televisor de modo que se pueda ac-
ceder a él desde cualquier lado, siempre que sea
posible.
Retire los tornillos señalados con la fecha de
la parte posterior.
La apertura de los tornillos a1 y a2 tiene lugar
solo en el televisor Connect 40 LED.
Desencaje la tapa tirando hacia atrás y retírela
deslizándola hacia abajo.
Le recomendamos el uso de guantes para mani-
pule piezas de la carcasa.
De este modo, evitará mancharse.
La parte posterior podrá quitarse después de
retirar todos los tornillos.
a2
37
