3. TV-Gerät öffnen
Connect 32/40 LED
Ziehen Sie den Netzstecker!
Entfernen Sie die Anschlussleitungen vom TV-Gerät.
Entfernen Sie, wenn vorhanden das kurze Verbindungskabel zwischen den Tuneranschlüssen
Lösen und entfernen Sie, entsprechend des TV-Gerätemodels, die auf der entsprechenden Skizze mit Pfeilen markierten
Schrauben.
(Zum Einsetzen der Rückwand verfahren Sie entsprechend umgekehrt.)
Vorgehensweise

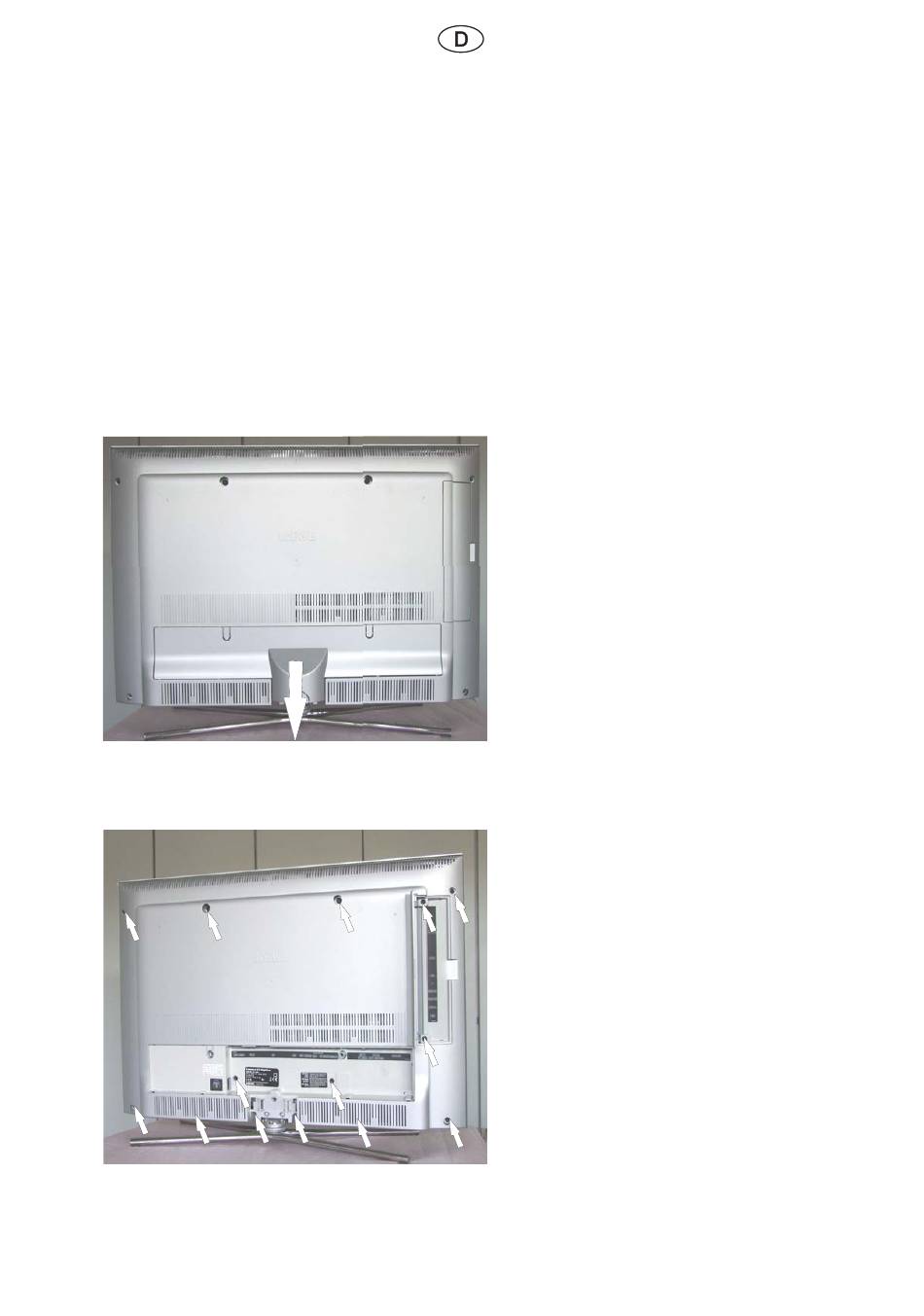

Abb. 4
Abb. 5
a1
Stellen Sie das TV-Gerät wenn möglich so, dass es
von allen Seiten zugänglich ist.
Anschlussabdeckung (Pfeil) nach hinten entrasten
und weg nehmen.
Entfernen Sie die mit Pfeil markierten Schrauben
auf der Rückseite.
Das Öffnen der Schrauben a1 und a2 trifft nur auf
das TV-Gerät Connect 40 LED zu.
Wir empfehlen zum Abnehmen/ Montieren der
Geräterückwand/ Gehäuseteile Handschuhe zu
tragen.
Sie verhindern damit Fingerabdrücke/ Verunreini-
gungen auf der Rückwand.
Die Rückwand kann nachdem alle Schrauben ent-
fernt worden sind, abgenommen werden.
a2
7
