95
IR Thermometer
Operating manual
Inhaltsverzeichnis
loading

Verwandte Anleitungen für LIMIT 95

Inhaltszusammenfassung für LIMIT 95

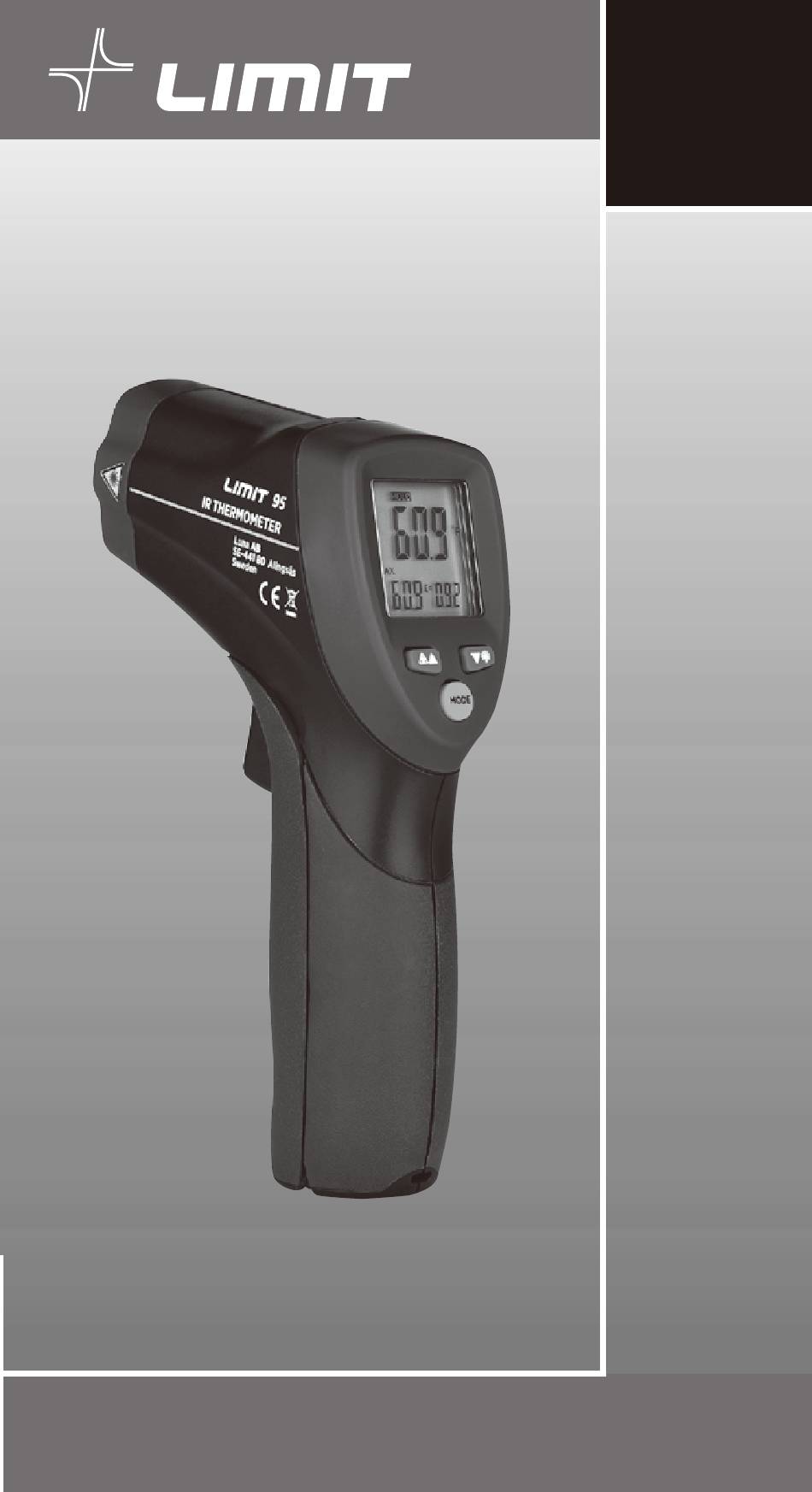

  • Seite 1 IR Thermometer Operating manual...

  • Seite 3: Inhaltsverzeichnis

    English ........................Svenska ........................Norsk ........................Dansk ........................Suomi ........................Deutsch ........................ Netherlands ..................... Français ....................... Italiano ........................Español ........................ Português ......................Polski ........................Eesti ........................Lietuviškai ......................Latviski ........................
  • Seite 5 OPERATION MANUAL English Overview LIMIT 95 professional non-contact infrared thermometer can determine surface temperature through measuring infrared energy radiated by the target surface. Compact and lightweight design easy to carry. Warning: To avoid eyes injury, do not look directly in to the laser beam.
  • Seite 6 English Display symbol Temperature measuring Measurement data hold Laser ON Trigger free measuring High alarm Low alarm Main display value Temperature in Celsius Temperature in Fahrenheit Low battery Max function Max readout Emissivity factor Operations: 1. Power On and Off 1.1 Press the measurement trigger (Pos.
  • Seite 7 English 4. Function setup 4.1 Press MODE key (Pos.5) to choose between functions and values. 4.2 Press UP or DOWN key (Pos. 3 & 4) to turn ON/OFF or change value. Note: Instrument will exit setup after 5 seconds if there are no operations. EMS Setup (5) Change value Trigger free setup (6)
  • Seite 8 7.4 Use UP or DOWN arrow key to change the value. Note: The value must be higher than LOW limit alarm. Pressing the key shortly will result in value changing 1 digit at the time and holding down the key down will result in counting continually.
  • Seite 9 / or cold point are found. 12. D:S (Distance coefficient) Limit 95 have D:S of 12:1 which means that if an object is measured from a distance of 12m the instrument will show the average value of 1m in diameter (shown below).
  • Seite 10 English 14. Emissivity Emissivity characterization reflects the of material’s radiated energy. Emissivity for most organic materials, paints or oxidized surfaces are about 0.95. Total emissivity of selected metals and non-metals are listed in the following table. Measured surfaces Emissivity Measured surfaces...

  • Seite 11: Svenska

    Limit 95 BRUKSANVISNING Svenska Översikt Beröringsfri IR-termometer LIMIT 95 mäter yttemperaturen genom att detektera den infraröda energi som strålar ut från mätytan. Den är kompakt och lätt att bära med sig. Varning! Risk för ögonskada! Titta inte direkt mot laserstrålen!
  • Seite 12 Svenska Displaysymbol Temperaturmätning Låsning av mätdata Laser PÅ Automatisk mätning Larm (övre gräns) Larm (nedre gräns) Värde på huvuddisplay Temperatur i Celsius Temperatur i Fahrenheit Låg batteriladdning Vald funktion Emissivitetsfaktor Användning: 1. Start och stopp 1.1 Tryck på avtryckaren (6) för att starta termometern. LCD-displayen (2) och bakgrundsbelysningen tänds.
  • Seite 13 Svenska 4. Ställa in funktioner 4.1 Tryck på MODE (5) för att välja mellan funktioner och värden. 4.2 Tryck på pil upp (3) eller pil ned (4) för att aktivera/avaktivera eller ändra värde. OBS! Instrumentet avslutar inställningen efter 5 sekunders inaktivitet. EMS-inställning (5) Ändra värde Automatisk mätning (6)
  • Seite 14 Svenska 7. Inställning av larm för övre gräns 7.1 Tryck på MODE 3 gånger (eller tills symbolen H blinkar) för att välja Inställning av larm för övre gräns (se nedan). 7.2 Tryck på pil upp eller pil ned för att starta eller stänga av funktionen. 7.3 Tryck på...
  • Seite 15 12. D:S (optisk upplösning) Den optiska upplösningen (D:S) för Limit 95 är 12:1, vilket betyder att instrumentet visar ett genomsnittligt värde på 1 meters diameter om ett objekt mäts på 12 meters avstånd (se nedan).
  • Seite 16 Svenska 14. Emissivitet Emissivitetens karakteristik avspeglar den energi som strålar ut från materialet. Emissiviteten för flertalet organiska material, färg eller oxiderade ytor är cirka 0,95. Total emissivitet för metaller och icke-metaller visas i tabellen nedan. Mätt yta Emissivitet Mätt yta...

  • Seite 17: Norsk

    Limit 95 BRUKERHÅNDBOK Norsk Oversikt Med det profesjonelle kontaktløse, infrarøde termometeret LIMIT 95 kan man fastslå overflatetemperaturen ved å måle den infrarøde energien som stråler ut fra måleoverflaten. Kompakt og lett design gjør det enkelt å frakte med seg. Advarsel: For å...
  • Seite 18 Norsk Displaysymbol Temperaturmåling Måledata låst Laser PÅ Måling uten bruk av avtrekker Høy alarm Lav alarm Verdi på hoveddisplay Temperatur i Celsius Temperatur i Fahrenheit Lavt batterinivå Valgt funksjon Avlesning av MAX Emissivitetsfaktor Anvendelse: 1. Strøm på og av 1.1 Trykk på måleavtrekkeren (pos. 6) for å slå på termometeret. Da slås også LCD-displayet (pos. 2) og baklys på.
  • Seite 19 Norsk 4. Funksjonsoppsett 4.1 Trykk på MODUS-knappen (pos. 5) for å velge mellom funksjoner og verdier. 4.2 Trykk på OPP- eller NED-knappen (pos. 3 og 4) for å slå PÅ/AV eller endre verdi. Merk: Instrumentet går ut av oppsettmodus etter 5 sek hvis det ikke utføres noe. EMS-oppsett (5) Endre verdi Avtrekkerfritt oppsett (6)
  • Seite 20 Norsk 7. Oppsett av høy alarmgrense 7.1 Trykk 3 ganger på Modus-knappen eller til H-symbolet blinker for å velge oppsett av høy alarmgrense (vist nedenfor). 7.2 Trykk på OPP- eller NED-knappen for å slå funksjonen PÅ og AV. 7.3 Trykk på MODUS-knappen i PÅ-posisjon for å se innstilt alarmverdi. 7.4 Bruk OPP- eller NED-knappen for å...
  • Seite 21 12. D:S (distansekoeffisient) Limit 95 har en D:S på 12:1, noe som betyr at hvis en gjenstand måles fra en avstand på 12 m, viser instrumentet gjennomsnittsverdien for 1 m i diameter (vist nedenfor).
  • Seite 22 Norsk 14. Emissivitet Emissivitetsegenskapene gjenspeiler materialets utstrålte energi. Emissiviteten for de fleste organiske materialer samt malte eller oksiderte overflater er ca. 0,95. Total emissivitet for valgte metaller og ikke- metaller er oppført i tabellen nedenfor. Målte overflater Emissivitet Målte overflater...

  • Seite 23: Dansk

    Limit 95 BETJENINGSVEJLEDNING Dansk Oversigt Det professionelle berøringsfri infrarøde termometer LIMIT 95 kan bestemme overfladetemperaturen ved at måle den infrarøde energi, der udsendes fra objektets overflade. Det kompakte og lette design gør det nemt at bære. Advarsel: Se ikke direkte ind i laserstrålen da dette kan give øjenskader.
  • Seite 24 Dansk Displaysymbol Temperaturmåling Måledata låst Laser ON Udløserfri måling Øvre alarm Nedre alarm Primær displayværdi Temperatur i Celsius Temperatur i Fahrenheit Lav batteristatus Max funktion Max udlæsning Emissivitetsfaktor Drift: 1. Tænd og sluk 1.1 Tryk på måleudløseren (Pos.6) for at tænde for termometeret. LCD-skærmen (Pos. 3) og baggrundslyset tændes.
  • Seite 25 Dansk 4. Opsætning af funktioner 4.1 Tryk på MODE-tasten (Pos. 5) for at vælge mellem funktioner og værdier. 4.2 Tryk på OP- eller NED-tasten (Pos. 3 & 4) for at TÆNDE/SLUKKE eller ændre værdi. Bemærk: Opsætningsfunktionen vil blive forladt efter 5 sekunder, hvis der ikke er nogen aktivitet. EMS-opsætning (5) Skift værdi Udløserfri opsætning (6)
  • Seite 26 Dansk 7. Opsætning af ØVRE alarmgrænse 7.1 Tryk på MODE-tasten 3 gange, eller indtil symbolet blinker, for at vælge opsætning af ØVRE alarmgrænse (se nedenfor). 7.2 Tryk på OP- eller NED-tasten for at TÆNDE og SLUKKE for funktionen. 7.3 Når funktionen er TÆNDT, trykkes der på MODE-tasten for at opsætte alarmværdien. 7.4 Brug OP- eller NED-tasten for at ændre værdien.
  • Seite 27 12. D:S (Afstandskoefficient) Limit 95 har en D:S på 12:1 hvilket betyder, at hvis et objekt måles fra en afstand på 12 m, vil instrumentet vise gennemsnitsværdien for en diameter på 1 m (se nedenfor).
  • Seite 28 Dansk 14. Emissivitet Emissivitet er et udtryk der beskriver et materiale energiudstrålingsegenskaber. Emissiviteten for de fleste organiske materialer, malinger eller oxiderede overflader er omkring 0,95. Total emissivitet for udvalgte metaller og ikke-metaller er anført i nedenstående tabel. Målte overflader Emissivitet Målte overflader...

  • Seite 29: Suomi

    Suomi Limit 95 KÄYTTÖOHJE Suomi Yleiskuvaus LIMIT 95 on ammattikäyttöön suunniteltu kosketukseton infrapunalämpömittari pintalämpötilojen määrittämiseen kohdepinnasta säteilevän infrapunaenergian perusteella. Kompakti ja kevyt laite on helppo pitää mukana. Varoitus! Älä katso suoraan lasersäteeseen, se voi vahingoittaa silmiä. CAUTION LASER Ominaisuudet • Kaksi lasersädettä...
  • Seite 30 Suomi Näytön symbolit Lämpötilamittaus Mittausarvon lukitus Laser ON Mittaus ilman liipaisinta Hälytyksen yläraja Hälytyksen alaraja Näytön pääarvo Lämpötila C-asteikko Lämpötila F-asteikko Alhainen paristovaraus Valittu toiminto MAX-lukema Säteilykerroin Toiminnot: 1. Laite On/Off 1.1 Käynnistä LCD-näyttö (3) painamalla liipaisinta (7), taustavalo syttyy. 1.2 Lämpömittari sammuu automaattisesti, mikäli sitä...
  • Seite 31 Suomi 4. Toimintojen asettaminen 4.1 Toiminnot ja arvot valitaan painamalla MODE-painiketta (6). 4.2 Nuolipainikkeilla YLÖS- ja ALAS (4 ja 5) vaihdetaan arvoa ja käynnistetään/sammutetaan toiminto. Huom! Laite siirtyy pois asetustilasta 5 sekunnin kuluttua. EMS Setup (5) Arvon muuttaminen Mittaus ilman liipaisinta (6) Toiminnon On tai Off valinta Ylärajahälytyksen asettaminen (7) Toiminnon On tai Off valinta...
  • Seite 32 Suomi 7. Ylärajahälytyksen asettaminen 7.1 Hälytyksen yläraja asetetaan painamalla MODE-painiketta 3 kertaa tai kunnes toiminnon symboli H vilkkuu (ks. alla). 7.2 Toiminto käynnistetään ja sammutetaan painamalla nuolipainiketta YLÖS tai ALAS. 7.3 Kun toiminto on käytössä, tarkista asetettu hälytysarvo painamalla MODE-painiketta. 7.4 Vaihda arvoa nuolipainikkeella YLÖS tai ALAS.
  • Seite 33 Suuntaa lämpömittari kohdealueelle ja aloita mittaus. Käy koko alue läpi siirtämällä mittauspistettä hitaasti ylös ja alas, kunnes kuuma ja kylmä piste ovat löytyneet. 12. E:K (Etäisyyskerroin) Limit 95:n E:K-etäisyyskerroin on 12:1, eli kun mittaus suoritetaan 12 metrin päästä, laite näyttää keskiarvolämpötilan 1 metrin suuruiselta alueelta (ks. alla). 1@12...
  • Seite 34 Suomi 14. Säteilykerroin Säteilykerroin kuvaa materiaalista heijastuvan energian määrää. Useimpien orgaanisten aineiden, maalien ja hapettuneiden pintojen säteilykerroin on noin 0,95. Tiettyjen metallien ja epämetallien kokonaissäteilykerroin on ilmoitettu alla olevassa taulukossa. Mitatut pinnat Säteilykerroin Mitatut pinnat Säteilykerroin Metalli Epämetalli Alumiini Hapettunut 0,2–0,4...

  • Seite 35: Übersicht

    Limit 95 BEDIENUNGSANLEITUNG Deutsch Übersicht Das professionelle kontaktlose Infrarotthermometer LIMIT 95 kann durch Messung der von der Oberfläche des Gegenstands ausgestrahlten Infrarotenergie dessen Oberflächentemperatur ermitteln. Kompaktes und leichtes Design zum einfachen Tragen. Warnung: Zur Vermeidung von Augenverletzungen nicht direkt in den Laserstrahl sehen.

  • Seite 36: Betrieb

    Deutsch Display-symbol Temperaturmessung Messdaten gesperrt Laser ON (EIN) Auslöserfreie messung Obere alarmgrenze Untere alarmgrenze Hauptdisplay-wert Temperatur in Celsius Temperatur in Fahrenheit Geringer batteriestand MAX-funktion Auslesen von MAX Emissionsgrad Betrieb: 1. Ein- und Ausschalten (ON/OFF) 1.1 Drücken Sie den Messauslöser (Pos. 6), um das Thermometer einzuschalten, wobei LCD-Display (Pos. 2) und Hintergrundbeleuchtung eingeschaltet werden.
  • Seite 37 Deutsch 4. Funktionseinstellung 4.1 Drücken Sie die MODE-Taste (Pos. 6), um zwischen Funktionen und Werten zu auszuwählen. 4.2 Drücken Sie die Pfeilnach-oben oder die Pfeilnach-unten-Taste (Pos. 3 & 4), um EIN oder AUS zu schalten oder den Wert zu ändern. Hinweis: Wenn keine Eingaben erfolgen, verlässt das Instrument nach 5 Sekunden den Einstellmodus.
  • Seite 38 Deutsch 7. Einstellung der oberen Alarmgrenze (HIGH-Limit) 7.1 Drücken Sie die MODE-Taste 3 Mal oder bis das H-Symbol blinkt, um zur Einstellung der oberen Alarmgrenze (HIGH-Limit) zu gelangen (siehe unten). 7.2 Drücken Sie die Pfeilnach-oben- oder die Pfeilnach-unten-Taste, um die Funktion ein- oder auszuschalten.
  • Seite 39 Punkt gefunden wurde. 12. D:S (Abstandkoeffizient) Limit 95 hat einen D:S von 12:1. Dies bedeutet, dass das Instrument bei der Messung eines Objekts aus einer Entfernung von 12 m den Durchschnittswert für einen Durchmesser von 1 m anzeigt (siehe unten).
  • Seite 40 14. Emissionsgrad Die Charakterisierung des Emissionsgrads gibt die vom Material ausgestrahlte Energie wieder. Der Emissionsgrad für die meisten organischen Materialien, Farben oder oxidierten Oberflächen liegt bei 0,95. Der Gesamtemissionsgrad ausgewählter Metalle und Nichtmetalle ist in der folgenden Tabelle aufgelistet. Gemessene oberfläche Emissionsgrad Gemessene oberfläche...

  • Seite 41: Netherlands

    Limit 95 BEDIENINGSHANDLEIDING Netherlands Overzicht De LIMIT 95 professionele contactloze IR-thermometer kan de oppervlaktetemperatuur bepalen door het meten van de IR-energiestraling van het doeloppervlak. Compact en lichtgewicht design om eenvoudig mee te nemen. Waarschuwing: Kijk nooit recht in de laserstraal om verwondingen aan de ogen te voorkomen.
  • Seite 42 Netherlands Displaypictogram Temperatuurmeting Meetgegevens vergrendeld Laser AAN Meten zonder trekker High-alarm Low-alarm Meetwaarde hoofddisplay Temperatuur in Celsius Temperatuur in Fahrenheit Batterij bijna leeg Geselecteerde functie Aflezing MAX Emissiviteitsfactor Werking: 1. In- en uitschakelen 1.1 Druk de meettrekker in (Pos. 7) om de thermometer in te schakelen, LCD (Pos. 3) en achtergrondverlichting worden ingeschakeld.
  • Seite 43 Netherlands 4. Functies instellen 4.1 Druk de toets MODE (Pos. 5) in om te kiezen tussen functies en waarden. 4.2 Druk de toets OMHOOG of OMLAAG (Pos. 3 & 4) in om de thermometer IN/UIT te schakelen of de waarde te wijzigen. Opmerking: Na 5 s van inactiviteit verlaat het instrument de instelmodus.
  • Seite 44 Netherlands 7. Instelling limiet HIGH-alarm 7.1 Druk de toets MODE 3 keer in of tot het H-symbool gaat knipperen om de instelling van de limiet voor HIGH-alarm te selecteren (zie hieronder). 7.2 Druk de toets OMHOOG of OMLAAG in om de functie IN of UIT te schakelen. 7.3 In de positie AAN, drukt u op de toets MODE voor weergave van de ingestelde alarmwaarde.
  • Seite 45 12. D:S (verhouding afstand en meetpunt) Limit 95 heeft een D:S van 12:1. Dit betekent het volgende: als een object op een afstand van 12 meter wordt gemeten, toont het instrument de gemiddelde waarde van een vlak met een diameter van 1 m (zie hieronder).
  • Seite 46 Emmissiviteit wordt gebruikt voor het beschrijven van de uitgestraalde energie van het materiaal. De emmissiviteit van de meeste organische materialen, verf of geoxideerde oppervlakken bedraagt ca. 0,95. Het emitterend vermogen van metalen en niet-metalen wordt in de volgende tabel weergegeven.

  • Seite 47: Français

    MANUEL D’UTILISATION Français Présentation Le thermomètre infrarouge professionnel sans contact LIMIT 95 peut déterminer la température de surface en mesurant l’énergie infrarouge émise par la surface cible. Avec un design compact et léger, il est facile à transporter. Mise en garde: Pour éviter de vous blesser les yeux, ne regardez pas directement dans le faisceau laser.
  • Seite 48 Français Symboles à l’écran Mesure de température Valeur de mesure verrouillée Laser MARCHE Mesure sans déclenchement Alarme haute Alarme basse Valeur écran principal Température en Celsius Température en Fahrenheit Pile faible Fonction sélectionnée Lecture MAX Facteur d’émissivité Opérations: 1. Mise sous tension Marche et Arrêt 1.1 Pressez sur la gâchette (Rep.
  • Seite 49 Français 4. Réglage des fonctions 4.1 Pressez sur la touche MODE (Rep. 5) pour choisir entre les fonctions et les valeurs. 4.2 Pressez sur les touches HAUT ou BAS (Rep. 3 & 4) pour mettre en marche ou arrêter, ou encore modifier la valeur.
  • Seite 50 Français 7. Réglage de l’alarme de limite HAUTE 7.1 Pressez 3 fois sur la touche MODE, ou jusqu’au clignotement du symbole H, pour accéder au réglage de limite HAUTE (illustré ci-dessous). 7.2 Pressez sur la touche HAUT ou BAS pour mettre sur MARCHE ou ARRÊT la fonction. 7.3 En position MARCHE, pressez sur la touche MODE pour voir la valeur d’alarme réglée.
  • Seite 51 12. D:S (Coefficient de distance) Le thermomètre Limit 95 a un coefficient D:S de 12:1, ce qui veut dire que si un objet est mesuré à une distance de 12 m, l’instrument indiquera la valeur moyenne sur un secteur de 1 m de diamètre (illustré ci- dessous).
  • Seite 52 14. Émissivité La caractérisation de l’émissivité correspond à l’énergie rayonnée par le matériau. L’émissivité de la plupart des matériaux organiques, peintures et surfaces oxydées est d’environ 0,95. L’émissivité totale d’une sélection de métaux et non-métaux ressort du tableau suivant. Surfaces mesurées Émissivité...

  • Seite 53: Manuale Istruzioni

    Limit 95 MANUALE ISTRUZIONI Italiano Presentazione Il termometro a infrarossi senza contatto LIMIT 95 è in grado di determinare la temperatura superficiale misurando l’energia infrarossa irradiata dalla superficie interessata. Il design è compatto e leggero, per facilitare il trasporto. Avvertenza: Per evitare il rischio di lesioni agli occhi, non guardare direttamente il raggio laser.
  • Seite 54 Italiano Simbolo sul display Misurazione della temperatura Dati di misurazione acquisiti Laser attivato Misurazione senza grilletto Allarme massimo Allarme minimo Valore sul display principale Temperatura in gradi Centigradi Temperatura in gradi Fahrenheit Batteria scarica Funzione selezionata Lettura MAX Fattore di emissività Funzionamento: 1.
  • Seite 55 Italiano 4. Impostazione delle funzioni 4.1 Premere il tasto MODE (Pos. 5) per alternare tra funzioni e valori. 4.2 Premere il tasto UP o DOWN (Pos. 3 e 4) per attivare/disattivare la funzione o modificare il valore. Nota: Dopo 5 secondi di inattività, lo strumento uscirà dalla modalità di impostazione. Impostazione EMS (5) Modifica valore Impostazione Misurazione senza grilletto (6)
  • Seite 56 Italiano 7. Impostazione del limite di allarme MASSIMO 7.1 Premere il tasto MODE per 3 volte o finché non lampeggia il simbolo H per impostare il limite di allarme MASSIMO (vedere sotto). 7.2 Premere il tasto UP o DOWN per attivare o disattivare la funzione. 7.3 In posizione ON, premere il tasto MODE per visualizzare il valore di allarme impostato.
  • Seite 57 12. D:S (coefficiente di distanza) Limit 95 prevede un rapporto D:S di 12:1, cioè se un oggetto viene misurato da una distanza di 12 metri, lo strumento mostrerà il valore medio di 1 metro di diametro (vedere sotto).
  • Seite 58 14. Emissività La caratterizzazione dell’emissività riflette l’energia irradiata dal materiale. Per la maggior parte dei materiali organici, vernici o superfici ossidate, l’emissività è di circa 0,95. La seguente tabella riporta l’emissività totale di alcuni metalli e non metalli selezionati. Superfici misurate Emissività...

  • Seite 59: Español

    MANUAL DE INSTRUCCIONES Español Sinopsis El termómetro infrarrojo sin contacto de la serie LIMIT 95 para uso profesional puede determinar la temperatura superficial midiendo la energía infrarroja radiada por la superficie del objetivo. Diseño compacto y ligero, fácil de transportar.
  • Seite 60 Español Símbolo en display Medición de temperatura Datos de medición bloqueados Láser encendido Medición sin disparador Alarma alta Alarma baja Valor de display principal Temperatura en Celsius Temperatura en Fahrenheit Pila descargada Función Max Lectura de Max Factor de emisividad Manejo: 1.
  • Seite 61 Español 4. Ajuste de funciones 4.1 Pulsar el botón MODE (pos. 5) para elegir funciones o valores. 4.2 Pulsar el botón de flecha arriba o abajo (pos. 3 y 4) para activar, desactivar o cambiar el valor. Nota: El instrumento abandona el modo de ajuste después de 5 segundos sin operaciones. Ajuste de EMS (5) Cambiar valor Ajuste sin disparador (6)
  • Seite 62 Español 7. Ajuste de límite de alarma alto (HIGH) 7.1 Pulsar el botón MODE 3 veces o hasta que destelle el símbolo para entrar en el ajuste de límite de alarma alto (ver abajo). 7.2 Pulsar el botón de flecha arriba o abajo para activar o desactivar la función. 7.3 En la posición activada, pulsar el botón MODE para ver el valor de alarma ajustado.
  • Seite 63 12. D:S (coeficiente de distancia) Limit 95 tiene un D:S de 12:1. Ello significa que si se mide un objeto desde una distancia de 12 m, el instrumento mostrará el valor medio de 1 m en diámetro (ver abajo).
  • Seite 64 La caracterización de la emisividad refleja la energía radiada del material. La emisividad de la mayoría de materiales orgánicos, pinturas o superficies oxidadas es de aproximadamente 0,95. En la tabla siguiente se indica la emisividad total de metales y materiales no metálicos seleccionados.

  • Seite 65: Manual De Operações

    MANUAL DE OPERAÇÕES Português Descrição geral O termómetro profissional de infravermelhos sem contactos LIMIT 95 consegue determinar a temperatura da superfície através da medição da energia de infravermelhos irradiada pela superfície alvo. Design compacto e leve fácil de transportar. Aviso: Para evitar lesões oculares, não olhe diretamente para o feixe de laser.
  • Seite 66 Português Símbolos no visor Medição da temperatura Dados de medição bloqueados Laser ATIVADO Medição sem gatilho Alarme de limite superior Alarme de limite inferior Valor no visor principal Temperatura em graus Celsius Temperatura em graus Fahrenheit Pilha fraca Função selecionada Leitura MAX Fator de emissividade Operações:...
  • Seite 67 Português 4. Configuração das funções 4.1 Prima a tecla MODE (Pos. 6) para selecionar as várias funções e valores. 4.2 Prima a tecla de seta PARA CIMA ou PARA BAIXO (Pos. 4 e 5) para ATIVAR/DESATIVAR uma função ou alterar um valor. Nota: O instrumento sairá...
  • Seite 68 Português 7. Configuração do alarme de limite superior 7.1 Prima a tecla MODE 3 vezes ou até o símbolo H ficar intermitente para selecionar a configuração do alarme de limite superior (apresentado abaixo). 7.2 Prima a tecla PARA CIMA ou PARA BAIXO para ATIVAR e DESATIVAR a função. 7.3 Quando na posição ativado, prima a tecla MODE para ver o valor de alarme definido.
  • Seite 69 12. D:S (Coeficiente de distância) O termómetro Limit 95 tem um coeficiente de distância de 12:1, o que significa que, se um objeto for medido a partir de uma distância de 12 m, o instrumento irá mostrar o valor médio de 1 m em diâmetro (apresentado abaixo).
  • Seite 70 A caracterização da emissividade reflete a energia irradiada pelo material. A emissividade para a maioria dos materiais orgânicos, tintas ou superfícies oxidadas é de cerca de 0,95. A emissividade total dos metais e não metais selecionados é apresentada na tabela seguinte.

  • Seite 71: Polski

    Limit 95 INSTRUKCJA OBSŁUG Polski Opis ogólny LIMIT 95 jest profesjonalnym, bezdotykowym termometrem określającym temperaturę powierzchni obiektu poprzez pomiar promieniowania podczerwonego emitowanego przez tę powierzchnię. Kompaktowa i lekka konstrukcja, wygodna w posługiwaniu się. Ostrzeżenie: Aby uniknąć obrażeń wzroku, nie wolno kierować promienia laserowego bezpośrednio w oczy.
  • Seite 72 Polski Wyświetlane symbole Pomiar temperatury Zatrzymanie wyniku pomiaru Laser włączony Pomiar bez trzymania spustu Alarm progu górnego Alarm progu dolnego Wskazanie główne wyświetlacza Temperatura w skali Celsjusza Temperatura w skali Fahrenheita Niski poziom baterii Wybrana funkcja Wskazanie MAX (MAKS) Współczynnik emisyjności Sposób użycia: 1.
  • Seite 73 Polski 4. Ustawianie funkcji 4.1 Wyboru funkcji lub wartości dokonuje się przyciskiem MODE (poz. 5). 4.2 Aby włączyć/wyłączyć funkcję lub zmienić wartość należy nacisnąć przycisk UP lub DOWN (poz. 3 lub 4). Uwaga: Przy braku akcji przez 5 s przyrząd samoczynnie wyjdzie z trybu ustawiania. Ustawianie współczynnika emisyjności (5) Zmiana wartości Pomiar bez trzymania spustu (6)
  • Seite 74 Polski 7. Ustawianie górnego progu alarmu (H) 7.1 Nacisnąć przycisk MODE 2x, aż zacznie migać symbol H , co umożliwi ustawienie wartości górnego progu alarmu (jak pokazano niżej). 7.2 Naciśnięcie przycisku UP lub DOWN powoduje włączenie lub wyłączenie tej funkcji. 7.3 Po włączeniu funkcji nacisnąć...
  • Seite 75 12. D:S (współczynnik odległości) Limit 95 ma współczynnik odległości D:S równy 12:1, co oznacza, że jeśli obiekt jest mierzony z odległości 12 m, przyrząd wyświetli średnią wartość temperatury z obszaru o średnicy 1 m (jak pokazano poniżej).
  • Seite 76 Polski 14. Emisyjność Współczynnik emisyjności charakteryzuje zdolność materiału do wypromieniowywania energii. W przypadku większości materiałów organicznych, farb i powierzchni oksydowanych współczynnik emisyjności wynosi 0.95. Wartości współczynnika emisyjności wybranych metali i niemetali zestawione są w poniższej tabeli. Mierzona powierzchnia Emisyjność Mierzona powierzchnia Emisyjność...

  • Seite 77: Eesti

    Eesti Limit 95 KASUTUSJUHEND Eesti Ülevaade LIMIT 95 on professionaalne kontaktivaba infrapuna termomeeter, mis pinna temperatuuri mõõtmiseks mõõdab pinnalt kiirguvat infrapunast energiat. Kompaktset ja kerget seadet on lihtne kaasas kanda. Hoiatus: Silmade vigastamisest hoidumiseks ära vaata otse laserikiirde. CAUTION LASER Omadused •...
  • Seite 78 Eesti Kuvari sümbolid Temperatuuri mõõtmine Mõõtetulemuste hoidmine Laser SEES Päästikuvaba mõõtmine Ülemine alarmpiir Alumine alarmpiir Esmane kuvatav väärtus Temperatuur °C Temperatuur °F Madal patarei tase Max funktsioon Max väärtus Kiirgustegur Kasutamine: 1. Toide SISSE ja VÄLJA 1.1 Termomeetri, LCD ekraani (pos 6) ja taustavalgustuse sisselülitamiseks vajuta päästikule (pos 2). 1.2 Termomeeter lülitub automaatselt välja, kui seda ei kasutata 8 sekundi jooksul.
  • Seite 79 Eesti 4. Funktsioonide seadistamine 4.1 Vajuta funktsioonide või väärtuste valimiseks nupule MODE (pos 5). 4.2 Sisse/välja lülitamiseks või väärtuse muutmiseks kasuta noolenuppe (pos 3 ja 4). Märkus: Aparaat väljub seadistamise olekust, kui 5 sekundi jooksul nuppudele ei vajutata. EMS seadistamine (5) Väärtuse muutmine Päästikuvaba seadistamine (6) Sisse/välja valimine...
  • Seite 80 Eesti 7. Ülemise alarmpiiri seadistamine 7.1 Ülemise alarmpiiri sisestamiseks vajuta MODE nupule 3 korda või kuni sümbol H hakkab vilkuma (näidatud allpool). 7.2 Funktsiooni sisse või välja lülitamiseks vajuta üles- või alla-noolenupule. 7.3 Kui funktsioon on sisse lülitatud, vajuta väärtuse seadistamiseks nupule MODE. 7.4 Väärtuse muutmiseks kasuta noolenuppe.
  • Seite 81 üle kogu pinna, kuni leiad kõige kuumema ja/või kõige külmema punkti. 12. D:S (kaugustegur) Limit 95 kaugustegur on 12:1, mis tähendab, et kui mõõdetav pind asub 12 meetri kaugusel, siis aparaat näitab 1 meetrise läbimõõduga pinna keskmist temperatuuri (näidatud allpool).
  • Seite 82 Eesti 14. Kiirgustegur Kiirgustegur iseloomustab materjali pinnalt kiirguvat energiat. Enamiku orgaaniliste materjalide, värvide ja oksüdeeritud pindade kiirgustegur on umbes 0,95. Valitud metallide ja mittemetallide kiirgustegurid on näidatud allpool olevas tabelis. Mõõdetav pind Kiirgustegur Mõõdetav pind Kiirgustegur Metall Mittemetall Alumiinium Oksüdeeritud 0,2–0,4...

  • Seite 83: Lietuviškai

    Lietuviškai Limit 95 NAUDOTOJO VADOVAS Lietuviškai Apžvalga LIMIT 95 profesionalus nekontaktinis infraraudonųjų spindulių termometras gali nustatyti paviršiaus temperatūrą, matuodamas infraraudonąją spinduliuotę, kurią skleidžia matuojamas paviršius. Kompaktiško lengvo dizaino, lengva neštis. Įspėjimas. Norėdami išvengti akių sužalojimų, nežiūrėkite tiesiai į lazerio spindulį.
  • Seite 84 Lietuviškai Ekrano simbolis Temperatūros matavimas Matavimo duomenų fiksavimas Lazeris ĮJUNGTAS Suveikimo atstumo matavimas Didelės vertės įspėjimas Mažos vertės įspėjimas Pagrindiniame ekrane rodoma vertė Temperatūra Celsijaus laipsniais Temperatūra Farenheito laipsniais Senka baterija Pasirinkta funkcija MAX / MIN parodymai Emisijų sklidumo faktorius Prietaiso naudojimas: 1.
  • Seite 85 Lietuviškai 4. Funkcijų nustatymas 4.1 Spauskite REŽIMO mygtuką (5) norėdami pasirinkti tarp funkcijų ir verčių. 4.2 Spauskite mygtuką AUKŠTYN arba ŽEMYN (3 ir 4) norėdami įjungti / išjungti arba pakeisti vertę. Pastaba. Nieko nepaspaudus 5 sekundes, prietaisas išeis iš nustatymų. EMS nustatymas (5) Pakeiskite vertę...
  • Seite 86 Lietuviškai 7. HIGH įspėjamojo signalo nustatymas 7.1 Paspauskite mygtuką Režimas 3 kartus arba kol pradės mirksėti simbolis H, kad galėtumėte pereiti į didelės vertės ribos signalo nustatymą (žr. žemiau). 7.2 Paspauskite mygtuką su rodykle AUKŠTYN arba ŽEMYN, norėdami įjungti arba išjungti funkciją. 7.3 Įjungtoje padėtyje paspauskite mygtuką...
  • Seite 87 šilumos ir (arba) šalčio taškas. 12. D:S (atstumo koeficientas) „Limit 95“ turi 12:1 D:S. Tai reiškia, kad jei objektas matuojamas iš 12 m atstumo, prietaisas parodys vidutinę 1 m skersmens temperatūrą (parodyta žemiau).
  • Seite 88 Lietuviškai 14. Spinduliavimo geba Spinduliavimo gebos apibūdinimas atspindi medžiagos spinduliuojamą energiją. Daugumos organinių medžiagų, dažų ar oksiduotų paviršių spinduliavimo geba yra apie 0.95. Toliau pateiktoje lentelėje nurodyta kai kurių metalų ir nemetalų spinduliavimo geba. Spinduliavimo Spinduliavimo Išmatuoti paviršiai Išmatuoti paviršiai...

  • Seite 89: Latviski

    Latviski Limit 95 LIETOŠANAS ROKASGRĀMATA Latviski Pārskats LIMIT 95 profesionālais bezkontakta infrasarkanais termometrs nosaka virsmas temperatūru, mērot infrasarkano enerģiju, ko izstaro mērķa virsma. Kompakts un viegls dizains, viegli pārnēsāt. Brīdinājums! Lai izvairītos no acu ievainojumiem, neskatieties tieši lāzera starā. CAUTION LASER Īpašības...
  • Seite 90 Latviski Displeja simbols Temperatūras mērīšana Mērījumu dati bloķēti Lāzers ieslēgts Mērīšana bez mēlītes spiešanas Augstākās robežvērtības brīdinājums Zemākās robežvērtības brīdinājums Galvenā displeja vērtība Temperatūra Celsija grādos Temperatūra Fārenheita grādos Zems akumulatora uzlādes līmenis Atlasītā funkcija MAX rādījums Emisivitātes koeficients Darbības: 1.
  • Seite 91 Latviski 4. Funkciju iestatīšana 4.1 Nospiediet režīma taustiņu (5. poz.), lai pārslēgtos starp funkcijām un vērtībām. 4.2 Spiediet augšup vai lejup vērstās bultiņas pogu (3. un 4. poz.), lai ieslēgtu/izslēgtu vai mainītu vērtību. Piezīme. Ja netiek veiktas darbības, instruments izies no iestatīšanas pēc 5 sekundēm. EMS iestatīšana (5) Vērtības mainīšana Mērīšanas bez mēlītes spiešanas iestatīšana (6)
  • Seite 92 Latviski 7. Augstākās robežvērtības brīdinājuma iestatīšana 7.1 Nospiediet režīma taustiņu 3 reizes vai līdz sāk mirgot simbols H, lai ieietu augstākās robežvērtības brīdinājuma iestatīšanā (parādīts tālāk). 7.2 Spiediet augšup vai lejup vērstās bultiņas pogu, lai ieslēgtu vai izslēgtu funkciju. 7.3 Kad funkcija ieslēgta, nospiediet režīma taustiņu, lai redzētu iestatīto brīdinājuma līmeni. 7.4 Ar augšup vai lejup vērstās bultiņas taustiņu mainiet vērtību.
  • Seite 93 12. D:S (attāluma un laukuma attiecība) Termometram Limit 95 D:S attiecība ir 12:1, kas nozīmē, ka, ja objekts tiek mērīts no attāluma 12 m, instruments rādīs vidējo vērtību no 1 m diametrā (parādīts tālāk).
  • Seite 94 Latviski 14. Emisivitāte Emisivitāte atspoguļo materiāla izstaroto enerģiju. Emisivitāte vairumam organisko materiālu, krāsu un oksidēto virsmu ir apmēram 0,95. Noteiktu metālu un nemetālu emisivitāte ir norādīta šajā tabulā. Mērītās virsmas Emisivitāte Mērītās virsmas Emisivitāte Metāls Nemetāls Alumīnijs Oksidēta 0,2–0,4 Azbests 0,95 Oksidēta...
  • Seite 96 www.limit-tools.com...
