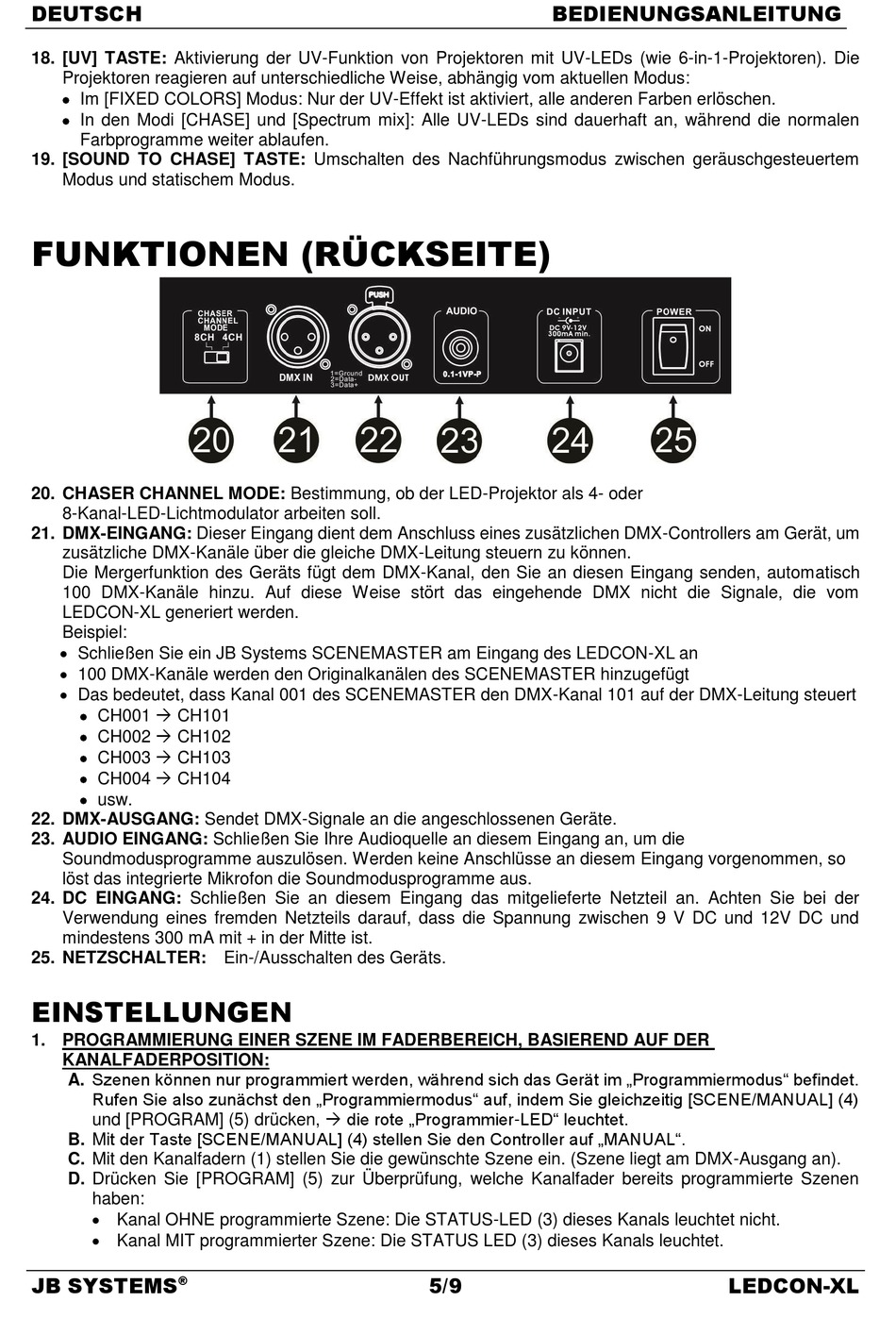

JB Systems Ledcon-XL Bedienungsanleitung Seite 7

DEUTSCH
18. [UV] TASTE: Aktivierung der UV-Funktion von Projektoren mit UV-LEDs (wie 6-in-1-Projektoren). Die
Projektoren reagieren auf unterschiedliche Weise, abhängig vom aktuellen Modus:
 Im [FIXED COLORS] Modus: Nur der UV-Effekt ist aktiviert, alle anderen Farben erlöschen.
 In den Modi [CHASE] und [Spectrum mix]: Alle UV-LEDs sind dauerhaft an, während die normalen
Farbprogramme weiter ablaufen.
19. [SOUND TO CHASE] TASTE: Umschalten des Nachführungsmodus zwischen geräuschgesteuertem
Modus und statischem Modus.
FUNKTIONEN (RÜCKSEITE)
20. CHASER CHANNEL MODE: Bestimmung, ob der LED-Projektor als 4- oder
8-Kanal-LED-Lichtmodulator arbeiten soll.
21. DMX-EINGANG: Dieser Eingang dient dem Anschluss eines zusätzlichen DMX-Controllers am Gerät, um
zusätzliche DMX-Kanäle über die gleiche DMX-Leitung steuern zu können.
Die Mergerfunktion des Geräts fügt dem DMX-Kanal, den Sie an diesen Eingang senden, automatisch
100 DMX-Kanäle hinzu. Auf diese Weise stört das eingehende DMX nicht die Signale, die vom
LEDCON-XL generiert werden.
Beispiel:
 Schließen Sie ein JB Systems SCENEMASTER am Eingang des LEDCON-XL an
 100 DMX-Kanäle werden den Originalkanälen des SCENEMASTER hinzugefügt
 Das bedeutet, dass Kanal 001 des SCENEMASTER den DMX-Kanal 101 auf der DMX-Leitung steuert
 CH001  CH101
 CH002  CH102
 CH003  CH103
 CH004  CH104
 usw.
22. DMX-AUSGANG: Sendet DMX-Signale an die angeschlossenen Geräte.
23. AUDIO EINGANG: Schließen Sie Ihre Audioquelle an diesem Eingang an, um die
Soundmodusprogramme auszulösen. Werden keine Anschlüsse an diesem Eingang vorgenommen, so
löst das integrierte Mikrofon die Soundmodusprogramme aus.
24. DC EINGANG: Schließen Sie an diesem Eingang das mitgelieferte Netzteil an. Achten Sie bei der
Verwendung eines fremden Netzteils darauf, dass die Spannung zwischen 9 V DC und 12V DC und
mindestens 300 mA mit + in der Mitte ist.
25. NETZSCHALTER: Ein-/Ausschalten des Geräts.
EINSTELLUNGEN
1. PROGRAMMIERUNG EINER SZENE IM FADERBEREICH, BASIEREND AUF DER
KANALFADERPOSITION:
A. Szenen können nur programmiert werden, während sich das Gerät im „Programmiermodus" befindet.
Rufen Sie also zunächst den „Programmiermodus" auf, indem Sie gleichzeitig [SCENE/MANUAL] (4)
und [PROGRAM] (5) drücken,  die rote „Programmier-LED" leuchtet.
B. Mit der Taste [SCENE/MANUAL] (4) stellen Sie den Controller auf „MANUAL".
C. Mit den Kanalfadern (1) stellen Sie die gewünschte Szene ein. (Szene liegt am DMX-Ausgang an).
D. Drücken Sie [PROGRAM] (5) zur Überprüfung, welche Kanalfader bereits programmierte Szenen
haben:
 Kanal OHNE programmierte Szene: Die STATUS-LED (3) dieses Kanals leuchtet nicht.
 Kanal MIT programmierter Szene: Die STATUS LED (3) dieses Kanals leuchtet.
