DEUTSCH
Haben Sie ältere JB Systems 4-Bars ohne diesen speziellen [LC-XL] oder [LEDCON-XL] Modus, so
können Sie [Patch 01] verwenden. In diesem Fall arbeiten die Projektoren des 4-Bar immer
paarweise. (2 Projektoren werden als ein Einzelprojektor gesehen).
WICHTIGER HINWEIS: Bitte beachten Sie, dass Sie für 1 Lichtbalken 2 [UNIT] Gruppen in [Patch 01]
Modus einstellen müssen. (beispielsweise [UNIT] 1 und 2). [Unit 1] steuert die ersten 2 Projektoren
des Lichtbalkens, [Unit 2] steuert die letzten 2 Projektoren des 4-Bar.

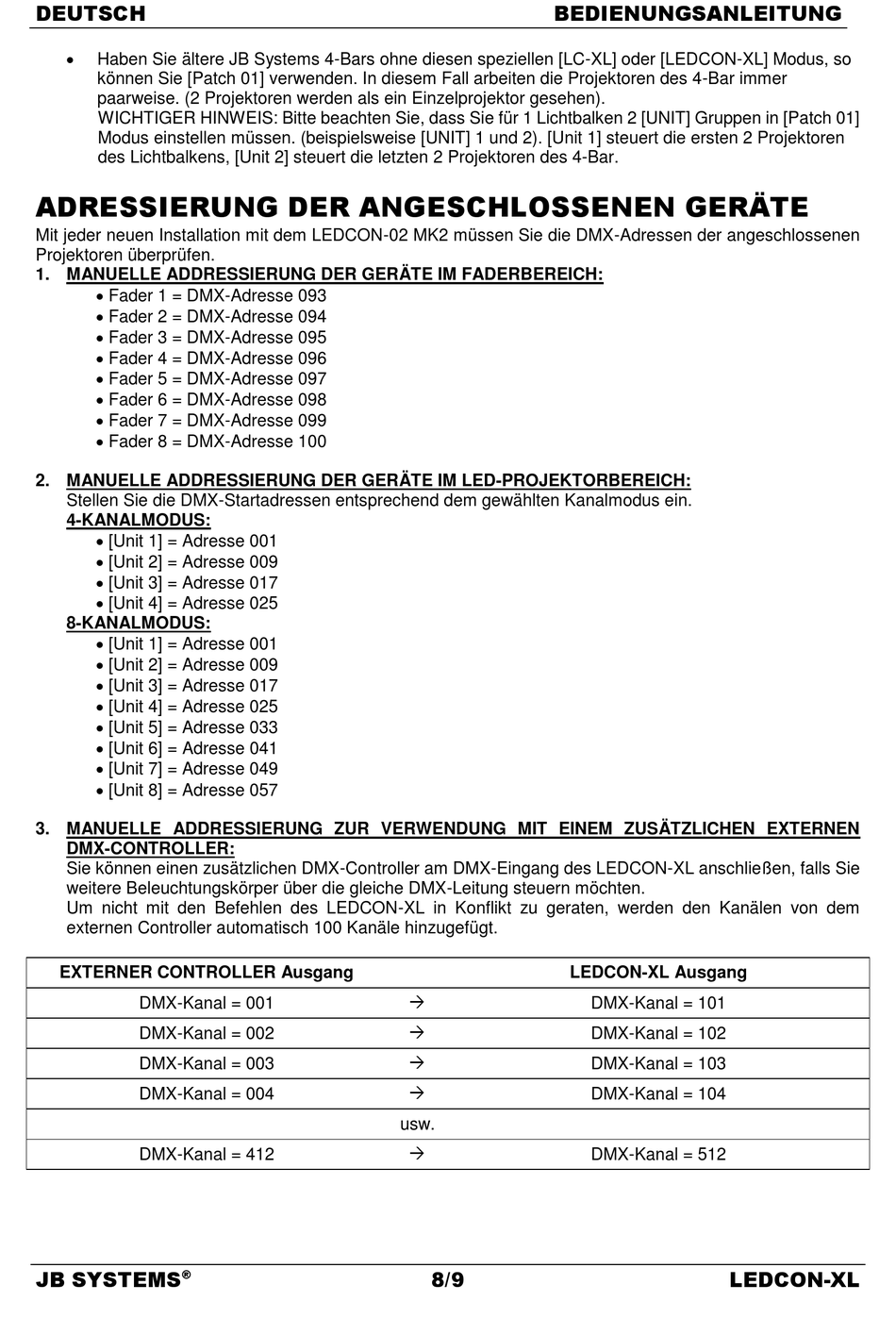

ADRESSIERUNG DER ANGESCHLOSSENEN GERÄTE
Mit jeder neuen Installation mit dem LEDCON-02 MK2 müssen Sie die DMX-Adressen der angeschlossenen
Projektoren überprüfen.
1. MANUELLE ADDRESSIERUNG DER GERÄTE IM FADERBEREICH:
Fader 1 = DMX-Adresse 093
Fader 2 = DMX-Adresse 094
Fader 3 = DMX-Adresse 095
Fader 4 = DMX-Adresse 096
Fader 5 = DMX-Adresse 097
Fader 6 = DMX-Adresse 098
Fader 7 = DMX-Adresse 099
Fader 8 = DMX-Adresse 100
2. MANUELLE ADDRESSIERUNG DER GERÄTE IM LED-PROJEKTORBEREICH:
Stellen Sie die DMX-Startadressen entsprechend dem gewählten Kanalmodus ein.
4-KANALMODUS:
[Unit 1] = Adresse 001
[Unit 2] = Adresse 009
[Unit 3] = Adresse 017
[Unit 4] = Adresse 025
8-KANALMODUS:
[Unit 1] = Adresse 001
[Unit 2] = Adresse 009
[Unit 3] = Adresse 017
[Unit 4] = Adresse 025
[Unit 5] = Adresse 033
[Unit 6] = Adresse 041
[Unit 7] = Adresse 049
[Unit 8] = Adresse 057
3. MANUELLE ADDRESSIERUNG ZUR VERWENDUNG MIT EINEM ZUSÄTZLICHEN EXTERNEN
DMX-CONTROLLER:
Sie können einen zusätzlichen DMX-Controller am DMX-Eingang des LEDCON-XL anschließen, falls Sie
weitere Beleuchtungskörper über die gleiche DMX-Leitung steuern möchten.
Um nicht mit den Befehlen des LEDCON-XL in Konflikt zu geraten, werden den Kanälen von dem
externen Controller automatisch 100 Kanäle hinzugefügt.
EXTERNER CONTROLLER Ausgang
DMX-Kanal = 001
DMX-Kanal = 002
DMX-Kanal = 003
DMX-Kanal = 004
DMX-Kanal = 412
JB SYSTEMS
®
BEDIENUNGSANLEITUNG
LEDCON-XL Ausgang
usw.
8/9
DMX-Kanal = 101
DMX-Kanal = 102
DMX-Kanal = 103
DMX-Kanal = 104
DMX-Kanal = 512
LEDCON-XL
