LE

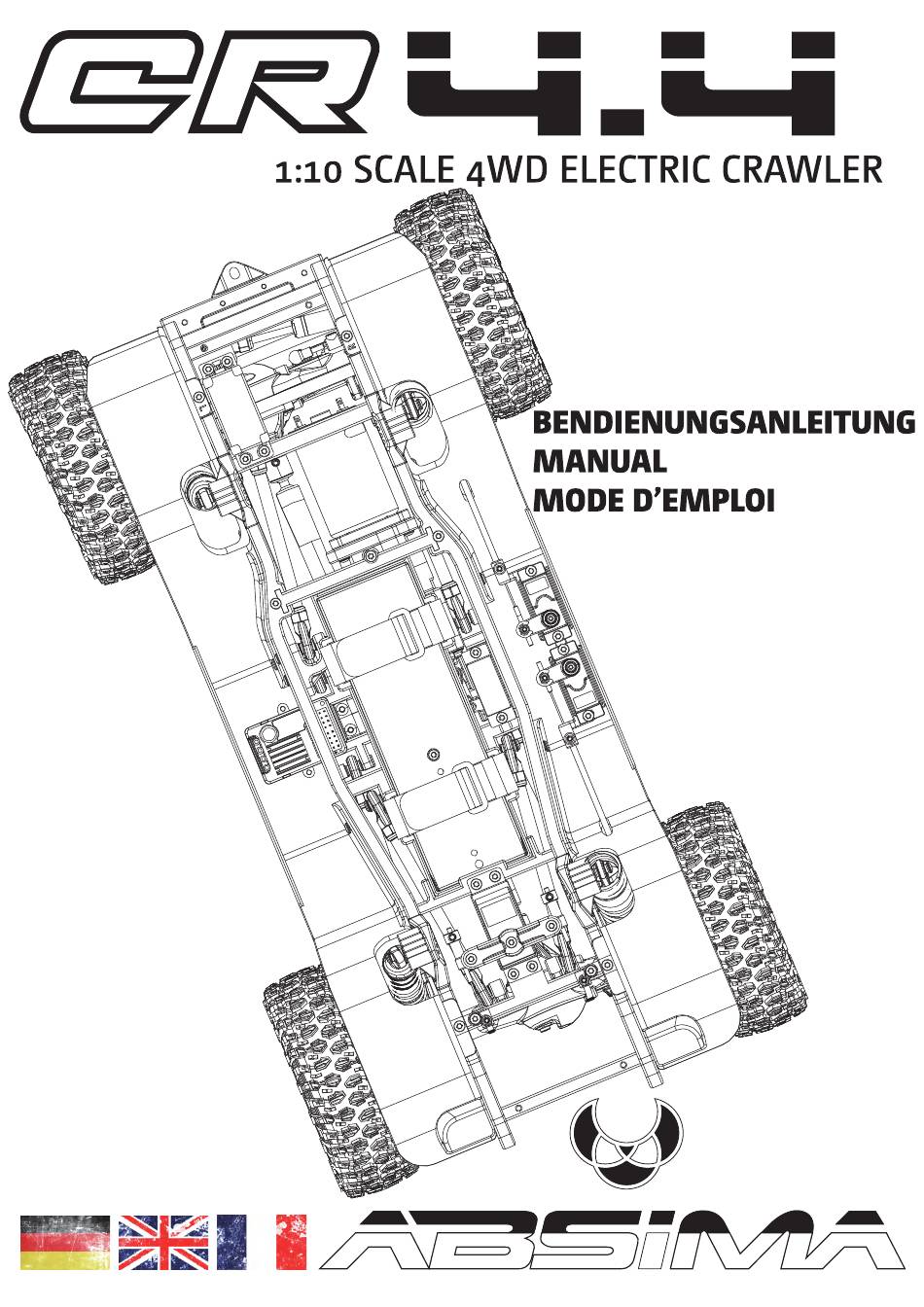

1:10 SCALE 4WD ELECTRIC CRAWLER
O
BENDIENUNGSANLEITUNG
MANUAL
MODE D'EMPLOI
©
O
©
(
/
\
\
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Absima CR4.4

Inhaltszusammenfassung für Absima CR4.4

  • Seite 2 - 2 -...
  • Seite 3 - 3 -...
  • Seite 4 - 4 -...
  • Seite 5 - 5 -...
  • Seite 6 - 6 -...
  • Seite 7 - 7 -...

  • Seite 8: Produktspezifikationen

    SICHERHEITSWARNUNGEN Altersempfehlung: Nicht für Kinder unter 14 Jahren geeignet. Dieses Fahrzeug ist kein Spielzeug. 1. Verwenden Sie dieses Model nicht an öffentlichen Plätzen, auf der Straße oder an belebten Orten. Dieses Produkt ist nicht für Kinder ohne elterliche Aufsicht geeignet. 2.

  • Seite 9: Sender-Funktionen

    SENDER-FUNKTIONEN Lenkrad: Sianal-Licht links/rechts drehen Gas-/Bremsauslöser: Bremslicht Beleuchtungstaste (CH3) Hoch-/Tiefgeschwindigkeitsumschaltung Taste für den Modus der Hinterradsperre CH10-Knopf Batteriefach CH6-Knopf CH 5 Einstellung der Schleppbremskraft (Knopf für die Einstellung der Schleppbremskraft) 10. Lanyard-Loch 11. Knopf zum Sperren/Entsperren des vorderen Differentials (CH3) 12.

  • Seite 10: Elektronikverbindung

    ELEKTRONIKVERBINDUNG Lenkungs-Servo XT60 Drehzahlregler Vordere Differentialsperre Servo LED-Lichtsteuerungsbox Empfänger Differentialsperre hinten Servo Servo mit hoher und niedriger Geschwindigkeit Akku Bevor sie das Werk verlassen, sind alle elektronischen (2-3S) Motor Geräte vorangeschlossen: Kanal 1: 15KG Servomotor zur Steuerung der Lenkung. Servo zum Kanal 2: ESC für die Steuerung des Antriebsmotors.

  • Seite 11: Vorsichtsmassnahmen Beim Autofahren

    VORSICHTSMASSNAHMEN BEIM AUTOFAHREN 1. schalten Sie den Sender ein, die Batterieanzeige leuchtet. 2. schalten Sie ESC Power Switch, die LED leuchtet, was anzeigt, dass das Steuersystem den Arbeitsstatus einnimmt. vorwärts Um das Fahrzeug vorwärts zu bewegen, ziehen Sie den Gashebel. Um das Fahrzeug rückwärts zu fahren, drücken Sie den Senderauslöser einmal, um zu bremsen, halten Sie inne und stellen Sie den Auslöser...

  • Seite 12: Einstellung Des Lenkungsendpunkts

    Einstellung des Lenkungsendpunkts Stellen Sie den Endpunkt der Lenkung ein, um die Anpassung an unterschiedlichec Geländeformen zu erleichtern. Drehen Sie diesen Knopf im Uhrzeigersinn, um den maximalen Lenkwinkel einzustellen. Drehen Sie diesen Knopf gegen den Uhrzeigersinn, um den minimalen Lenkwinkel einzustellen.

  • Seite 13: Reparatur-Service

    Durch Drehen des Knopfes im Uhrzeigersinn wird die Bremskraft erhöht, durch Drehen gegen den Uhrzeigersinn verringert sich die Bremskraft. 0 bis 100 % (die Bremskraft kann im Steigmodus eingestellt werden). Schleppbremse ForceTrim Knopf CH8 Schalter für hohe/niedrige Geschwindigkeit. Wenn die Anzeige nicht leuchtet, befindet sich das Getriebe im Hochgeschwindigkeitsmodus.
  • Seite 14 - 14 -...
  • Seite 15 - 15 -...
  • Seite 16 - 16 -...
  • Seite 17 - 17 -...
  • Seite 18 - 18 -...
  • Seite 19 - 19 -...

  • Seite 20: Safety Precautions And Warnings

    SAFETY PRECAUTIONS AND WARNINGS Age Recommendation: Not for children under 14 years, This is not a toy. Never operate the model in public places and the street or in populated areas for any reason, This product is not intended for use by children without direct adult supervision. Never reverse install the battery or disassemble the battery, which is dangerous and may cause a fire.

  • Seite 21: Transmitter Functions

    TRANSMITTER FUNCTIONS Steering Wheel:Turn Sianal light Left/Right Throttle/Brake Trigger: Brake Light Lighting Control Button(CH3 ) Hi/Low Speed Conversion Button for Rear Inner Wheel Lock Mode CH10 knob Battery Compartment CH6 knob CH 5 Drag Brake Force Setting (Adjust Drag Brake Force Knob) 10.
  • Seite 22 ELECTRONICS CONNECTION Steering Servo XT60 Front Differntial Lock Servo Receiver LED Light Control Box Rear Differential Lock Servo High and low speed Servo Battery Before leaving the factory, all electronic devices (2-3S) Motor are pre-connected: Channel 1: 15KG servo motor for steering control. Servo for locking the Channel 2: ESC for power motor operation control.

  • Seite 23: Driving Precautions

    DRIVING PRECAUTIONS 1.Power ON the transmitter, the battery Indicator lights. 2.Turn on ESC Power Switch, the LED Lights, indicating control system entersworking status. Forward To move the vehicle forward, pull the Throttle trigger To reverse the vehicle, push the transmittertrigger one time is brake, pause, then returnthe trigger to center.

  • Seite 24: Throttle Trim

    Steering End Point Adjustment Adjust Steering End Point to help adapt to different terrains. Clockwise twist this knob: adjust to the maximum steering angles. Counterclockwise twist this knob: adjust to the minimumsteering angles. Throttle Trim Without operting throttle trigger, the vehicle should be motionless. If vehicle moves forward, counterclockwise adjust Throttle Trim knob.

  • Seite 25: Repair Service

    This knob is to adiust the amount of brake force.Turning the knob clockwise increases the drag brake force,while turning it counterclockwise decreases the drag brakeforce.Adiustment range is from 0 to 100%.(Drag brakeforce can be set in climbing mode) Drag Brake ForceTrim Knob CH8 high-low speed shift switch.
  • Seite 26 - 26 -...
  • Seite 27 - 27 -...
  • Seite 28 - 28 -...
  • Seite 29 - 29 -...

  • Seite 30: Spécifications Du Produit

    PRÉCAUTIONS ET AVERTISSEMENTS DE SÉCURITÉ Recommandation d'âge : ne convient pas aux enfants de moins de 14 ans. Ce véhicule n'est pas un jouet. 1. N'utilisez pas ce modèle dans des lieux publics, dans la rue ou dans des endroits fréquentés. Ce produit n'est pas destiné...

  • Seite 31: Installation Des Piles De L'émetteur

    FONCTIONS DU TRANSMETTEUR Volant : tourner le voyant Sianal à gauche/droite Gâchette d'accélérateur/frein : Feu de freinage Bouton de commande de l'éclairage (CH3) Conversion haute/basse vitesse Bouton pour le mode de blocage de la roue intérieure arrière Bouton CH10 Compartiment de la batterie Bouton CH6 CH 5 Réglage de la force du frein à...
  • Seite 32 CONNEXION ÉLECTRONIQUE Servo de direction XT60 Régulateur de vitesse Servo de blocage différentiel avant Boîtier de contrôle de la lumière LED Récepteur Servo de blocage du différentiel arrière Servo haute Avant de quitter l'usine, tous les appareils électroniques et basse vitesse sont préconnectés : Batterie...
  • Seite 33 PRÉCAUTIONS DE CONDUITE 1. allumer l'émetteur, le voyant de la batterie s'allume. 2. allumer l'interrupteur ESC, la LED s'allume, indiquant que le système de contrôle entre en état de fonctionnement. En avant Pour faire avancer le véhicule, tirez sur la gâchette de l'accélérateur.
  • Seite 34 Réglage du point de fin de course de la direction Ajustez le point de fin de course de la direction pour vous adapter aux différents terrains. Tournez ce bouton dans le sens des aiguilles d'une montre : réglez les angles de braquage maximum.

  • Seite 35: Service De Réparation

    Ce bouton permet de régler la force de freinage. En tournant le bouton dans le sens des aiguilles d'une montre, vous augmentez la force de freinage, tandis qu'en le tournant dans le sens inverse des aiguilles d'une montre, vous diminuez la force de freinage. La plage de réglage est comprise entre 0 et 100 % (la force de freinage peut être réglée en mode escalade).
  • Seite 36 Differential Gear Assembly 1231081 1230574 1230575 1231081 1230575 1230712 1231082 1231081 1230712 1231081 1231080 1230712 1230574 1231083 Spindle set 1231092 1231053 1231173 1231174 1231092 1231053 1231173 1231089 1231173 1231089 1231092 1231174 1231173 1231092 1231089 1231174 1231173 1231090 1230581 1231089 1231174 1231177 1231090 1230581...
  • Seite 37 Front portal Assembly 1231181 1231170 1231079 1231160 1230580 1231053 1231170 1230580 1231159 1230580 1231170 1231053 1231180 1231053 1230580 1231171 1230606 1231159 1230606 1230606 1231136 1231053 1231159 1230580 Rear portal Assembly 1230579 1231177 1230580 1231173 1231174 1231088 1231093 1231093 1231054 1231054 1231174 1231089 1231089...
  • Seite 38 Rear portal Assembly 1230604-3 x 3 1231141 1231179 2.5 x 10 OH HEX Screw 1231143 1231140 1231139 1230580-3 x 12 1231138 1231179-2.5 x 10 1231138 1231139 1231140 1230580 3 x 12 1230604-3 x 3 OH HEX Screw Front & Rear 1-1.5mm Shock Absorber 1231170...

  • Seite 39: Gearbox Assembly

    Rear portal assemblylinkage shock installation 1230582-3 x 16 1231133 1231181 -3 x 26 1231146 1230582 1230582 -3 x 16 3 x 16 OH HEX Screw 1231135 1230582 -3 x 16 1231181 3 x 26 OH HEX Screw 1231159 1231132 1231181 -3 x 26 1230606 -3 x 18 1231170 1230606 1231159...

  • Seite 40: Chassis Assembly

    Chassis Assembly 1231202 1230599 1230599 3 x 8 3 x 8 FH HEX Screw Chassis Assembly x 10 1230579-3 x 10 1230578 1230579 1230580 1230611 3 x 8 3 x 10 3 x 12 OH HEX Screw OH HEX Screw OH HEX Screw 1230579-3 x 10 1231068...
  • Seite 41 Modular Assembly 1230581 3 x 14 OH HEX Screw 1231176 4 x 12.5 1231176-4 x 12.5 1230581-3 x 14 1230582 1230582-3 x 16 21140-3 x 20 3 x 16 1231181-3 x 26 1230582-3 x 16 1231176-4 x 12.5 1230582 3 x 16 OH HEX Screw 1230582 1231180...
  • Seite 42 LED lights Assembly LED lights Assembly × 4 × 2 1231199 1330655 2.5×12 2.5×8 Button Hhead Screw Button Head Screw × 4 1231199-ST2.5*12 1230644 2.5 x 6 Button Head Screw 1231223 1230644-ST2.5*6 1231222 1231199-ST2.5*8 1231222 1231216 1231223 1231222 1231199-ST2.5*12 1231205 1231222 1231215 1231222...
  • Seite 43 Body Assembly 1231214 1230644-ST2.5 x 6 1231221 × 3 1230578 3 × 8 OH HEX Screw 1230578-3 x 8 × 4 1230644-ST2.5 x 6 1230579 1230579-3 x 10 3 × 10 OH HEX Screw × 1 × 2 1230581 1230644 3 ×...
  • Seite 44 Body Assembly 1231208 - Light Blue 1231209 - Dark Blue 1231210 - Creme white 1231211 - Clear 1230581-3 x 14 × 4 1230586 2.5 x 8 OH HEX Screw 1230591-3 x 14 × 2 1230591 3×14 CAP Screw 1231061...
  • Seite 45 Part List / Ersatzteile 1231050 1231051 1231052 1231053 1231054 Front Portal Housing Rear Portal Housing C Hub set Spinde Left/Right Rear Hub 1231055 1231056 1231057 1231058 1231059 Transmission Gearbox Speed Conversion Paddles Battery Case Shock Absorber Mount Panhard Bar Mount 1231227 1231061 1231062...
  • Seite 46 Part List / Ersatzteile 1231105 1231132 1231133 1231134 1231135 Pins for Gearbox 3x28 Camber Link - 70mm Sway Bar - 90mm Linkage Front Lower - 85mm Linkage Rear Upper - 83mm 1231136 1231137 1231138 1231139 1231140 Steering Linkage - 109mm Servo Linkage Brake Cam Shaft set Brake Pad Plates...
  • Seite 47 Part List / Ersatzteile 1230596 1230712 1230599 1231184 1230600 Flat Head Screws M2.5*6 Flat Head Screws M2.5*8 Flat Head Screws M3*8 Flat Head Screws M3*10 Flat Head Screwsc M3*12 1231185 1231186 1230591 1231187 1230646 Flat Head Screws M3*16 Cap Head Screws M2.5*8 Cap Head Screws M3*14 Cap Head Screws M4*40 Button Head Self-Tapping Screws ST2*6...
  • Seite 48 1231073 1231164 1231165 1231166 1231231 Chassis Beam F/R Counterweight Front Bumper (modified part DIY) Front Axle Counterweight Rear Axle Counterweight Alu Chassis Protection Guard for CR4.4 1231158 1231203 1231162 1231163 1231232 Servo 15kg 11Channel Transmitter ESC + Receiver 2-in-1 11channel recevier (R11P)
  • Seite 49 Absima GmbH Gibitzenhofstr. 127a RG 90443 Nürnberg Germany Web: www.absima.com...
