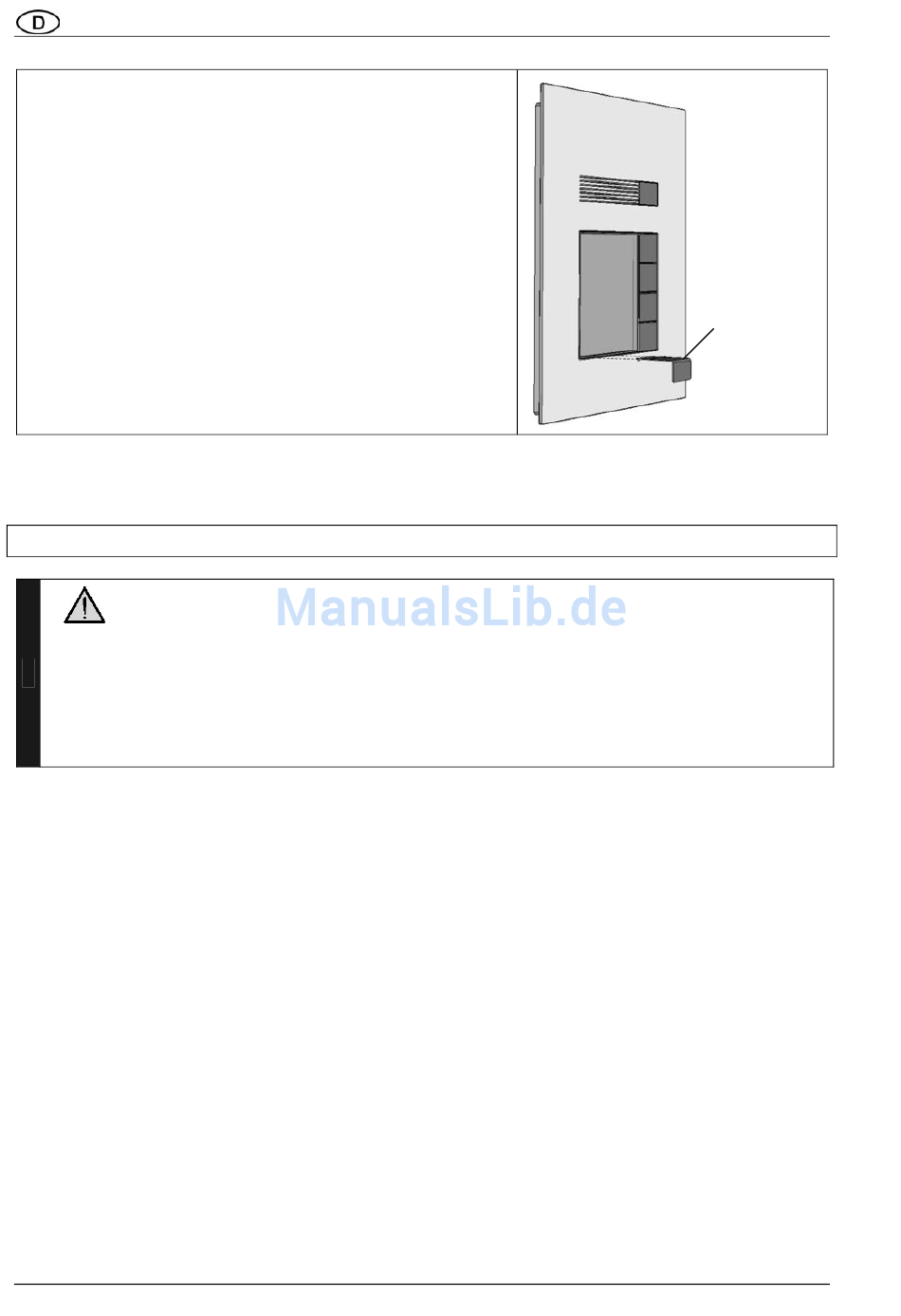

Gerät öffnen
• Schieben Sie das Öffnungswerkzeug in den Schlitz
unterhalb des Namensschilds bis es einrastet.
• Ziehen Sie das Öffnungswerkzeug mit dem Na-
mensschild aus dem Gerät.
Erst die Anlage vollständig installieren, dann an Spannung anschließen!
• V1 und V2 dürfen nicht – auch nicht kurzzeitig – mit P-, M-, a- oder b-Ader verbun-
!
den werden. Ein Verbinden würde das Gerät zerstören.
• Beim Anschluss der Video-Adern V1 (+) und V2 (-) ist auf die Polung zu achten.
Sollte nach der Inbetriebnahme ein verzerrtes Bild zu sehen sein, schalten Sie das
Gerät ab und tauschen Sie die Adern für das Videosignal.
• Installieren Sie die Geräte der Anlage vollständig.
• Prüfen Sie die a-, b- ,P-, M-, V1 und V2-Ader auf Kurzschluss.
• Schalten Sie die Netzspannung ein.
Folgende Funktionen stehen ohne weitere Programmierung zu Verfügung:
– Sprechverbindung von den Innenstationen zur Außenstation
– Türöffnerfunktion
– Lichtschalten
Für die volle Funktionalität sind verschiedene Einstellungen erforderlich:
• Zuordnen der Klingeltaster
• Definition der Kameras
• Ggf. Definition von Internrufen
• Ggf. Definition von Steuerfunktionen
• Programmierung der Videoumschalter bei mehreren Videoquellen
10

Inbetriebnahme

Öffnungs-
werkzeug
