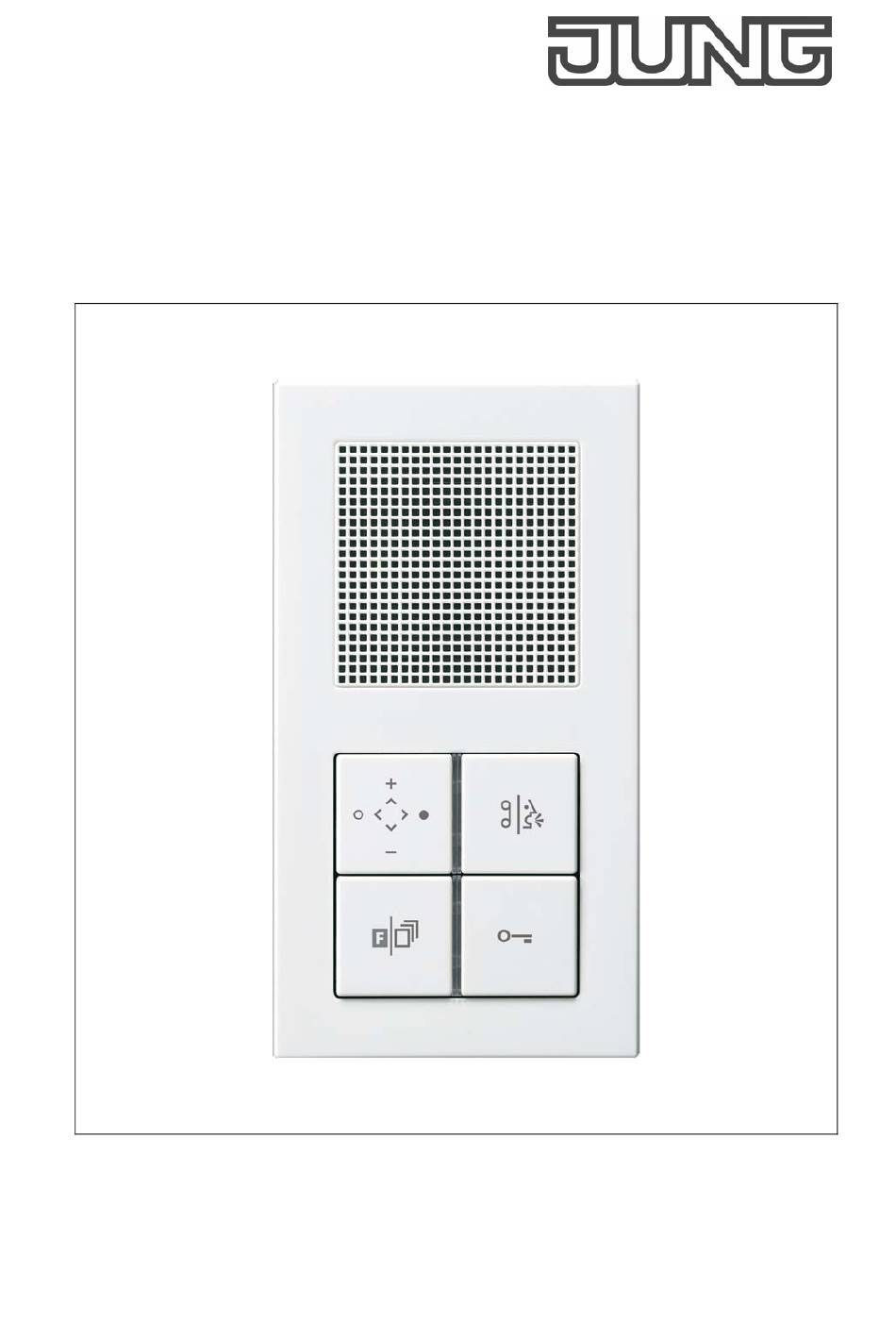

- Seite 1 Produktinformation TKM Innenstation Audio Komfort TK IS xx x14 x ALBRECHT JUNG GMBH & CO. KG Volmestraße 1 Telefon +49.2355.806-0 E-Mail: mail.info@jung.de 58579 Schalksmühle Telefax +49.2355.806-189 Internet: www.jung.de...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise ......................3 Bestimmungsgemäßer Gebrauch ..................4 Verwendung ........................4 Kurzbeschreibung......................4 Geräteübersicht........................5 Anzeige- und Bedienelemente .................... 6 Montage und Installation ..................... 7 Schaltungsbeispiel......................7 Anschlussplan ......................... 7 Montage........................... 8 Leitungen anschließen..................... 8 Montieren......................... 8 Inbetriebnahme ........................9 Geräteeinstellungen ...................... -
Seite 3: Sicherheitshinweise
Sicherheitshinweise Montage, Installation und Inbetriebnahme dürfen nur durch Elektrofachpersonal vorge- nommen werden! Für Arbeiten an Anlagen mit Netzanschluss 230 V Wechselspannung sind die Sicherheits- forderungen nach DIN VDE 0100 zu beachten. Bei der Installation von TCS:BUS-Anlagen sind die allgemeinen Sicherheitsbestimmungen für Fernmeldeanlagen nach VDE 0800 zu beachten: •... -
Seite 4: Bestimmungsgemäßer Gebrauch
Bestimmungsgemäßer Gebrauch Verwendung • Akustische und optische Signalisierung von Türrufen und internen Rufen • Freisprechen in hochwertiger Sprachqualität (Vollduplex) • Türöffnerfunktion • Licht schalten • Für die Programme AS500, Acreation und CD500 ist der Rahmen integriert. Für LS-Programme kombinierbar mit Rahmen 2-5fach aus LS-Programmen und 2-3fach aus dem FD-design. -
Seite 5: Geräteübersicht

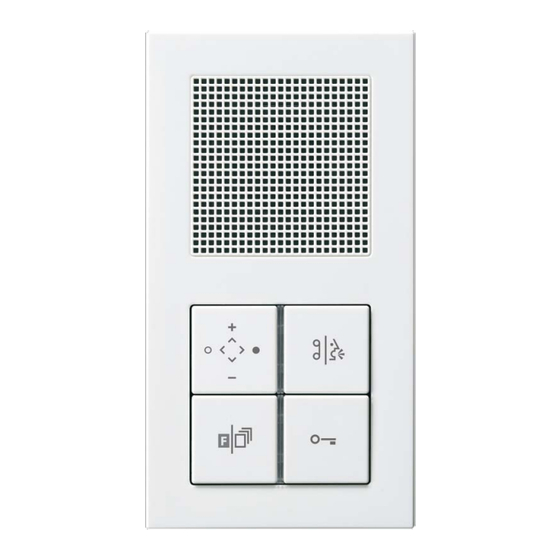

Geräteübersicht Mikrofon Ruftontaste Lautstärke Funktionstaste Lautsprecher Sprechentaste Türöffnertaste Anzeigen: LEDs und ihre Funktionen Einstellmodus Rufton Rufton aus/ein blau Betriebsanzeige Einstellmodus Funktionstaste Rufumleitung / Türöffner- Automatik aktiviert oder Internruf gesendet Nachricht-Anzeige grün Sprechen-, Besetzt-, Türruf-Anzeige Türöffner... -
Seite 6: Anzeige- Und Bedienelemente
Anzeige- und Bedienelemente • Ruftonlautstärke einstellen Ruftontaste • Rufton abstellen • Sprachlautstärke einstellen • Einleiten des Einstellmodus für Ruftöne Anzeige LED (b) leuchtet: Ruf abgestellt • Gesprächsaufbau (Freisprechen), Gespräch beenden Sprechentaste • Aufnahme / Abruf Voice Memo • (g) aus: Anzeige Ruhemodus •... -
Seite 7: Montage Und Installation
Montage und Installation Schaltungsbeispiel Bitte Leitungslängen und Schleifenwiderstände be- achten. Anschlussplan... -
Seite 8: Montage
Montage • Montage in Unterputz-Gerätedose nach DIN 49 073. Tragring nicht übertapezieren oder überstreichen. • Anschluss: siehe Schaltungsbeispiel. Montage Geräteeinheit (Rückansicht) Beschriftung für Anschlussklemme Geräte- dose Kombi-Etikett mit Seriennummer des Gerätes 1 Tragring, 2 Dosenschrauben, 3 Rahmen, 4 Anschlussklemme, 5 Elektronikmodul, 6 Kunststoff-Schrauben, 7 Tasten Leitungen anschließen Leitungstyp: Fernmeldeleitung J-Y (St) Y mit paarweise verdrillten Adern. -
Seite 9: Inbetriebnahme
Inbetriebnahme • Installieren Sie die Geräte der Anlage vollständig. • Prüfen Sie die a-, b- und P-Ader auf Kurzschluss. • Schalten Sie die Netzspannung ein. Folgende Funktionen stehen ohne weitere Programmierung zu Verfügung - Sprechverbindung von den Innenstationen zur Außenstation - Türöffnerfunktion - Lichtschalten •... -
Seite 10: Funktionstaste Einstellen
Funktionstaste einstellen Der Funktionstaste kann eine Funktion zugewiesen werden. Zusätzlich kann eine Zusatzfunktion eingestellt werden: • Türöffnerautomatik mit Zusatzfunktion Etagentüröffnerautomatik oder • Automatisches Freisprechen nach Internruf Internruf einstellen Vorbereitung TKM-Anlage befindet sich im Ruhemodus An der Ziel-Innenstation (IS2): Sprechentaste kurz drücken. Einleiten des Einstellmodus an Innenstation (IS1) •... -
Seite 11: Rufumleitung Einstellen
Rufumleitung einstellen Vorbereitung TKM-Anlage befindet sich im Ruhemodus An der Ziel-Innenstation (IS2): Sprechentaste kurz drücken. Einleiten des Einstellmodus an Innenstation (IS1) • Funktionstaste solange drücken, bis ein Quittungston ertönt (nach ca. 8 s). • LED blinkt schnell. loslassen LED blinkt schnell. •... -
Seite 12: Türöffnerautomatik Einstellen
Türöffnerautomatik einstellen Einleiten des Einstellmodus Das Gerät befindet sich im Ruhemodus. • Funktionstaste solange drücken, bis ein Quittungston ertönt (nach ca. 8 s). • LED blinkt schnell. loslassen LED blinkt schnell. • Funktionstaste OBEN kurz drücken. • Ein Quittungston ertönt. LED leuchtet für ca. -
Seite 13: Lichtschalten Einstellen
Lichtschalten einstellen Das Rücksetzen der Funktionstaste auf Funktion „Lichtschalten“ erfolgt durch Laden der Werkseinstellung. Werkseinstellung laden Achtung, alle vorgenommenen Einstellungen und Programmierungen werden zurückgesetzt! • Ruftontaste und Funktionstaste solange drücken, bis ein Quittungston ertönt (nach ca. 8 s). • LED leuchtet für ca. 3 s und erlischt dann. -
Seite 14: Einstellen Der Funktionstaste Mit Dem Servicegerät
Einstellen der Funktionstaste mit dem Servicegerät Eine Einstellung muss einmalig mit dem Befehl *95#Ser.-Nr.# eingeleitet werden. Einleiten des Einstellvorgangs Rufumleitung Türöffnerautomatik Internruf Steuerfunktion 8 Parallelzuordnung Beispiel: IS (228515) ist einer Klingeltaste der Außenstation zugeordnet. IS (228520) soll der IS (228515) parallel zugeordnet werden. -
Seite 15: Zusatzfunktionen Einstellen
Zusatzfunktionen einstellen Eine der beiden Funktionen kann zusätzlich eingestellt werden. Automatisches Freisprechen nach Internruf Bei einem eingehenden Internruf wird automatisch die Freisprechfunktion aktiviert. Von der rufenden Innenstation kann gesprochen werden, ohne dass an der gerufenen Innen- station das Gespräch angenommen wird. Einleiten des Einstellmodus Gerät befindet sich im Ruhemodus. -
Seite 16: Etagentüröffnerfunktion Steuerfunktion 11
Etagentüröffnerfunktion Steuerfunktion 11 Wenn auf die Funktionstaste die Funktion Türöffnerautomatik (z.B. Haustür im Ärztehaus) programmiert wurde, kann durch Drücken des Etagentasters eine Innentür (z. B. Ein- gangstür der Arztpraxis) geöffnet werden. Bei aktivierter Türöffnerautomatik wird über die Steuerfunktion 11 ein zusätzliches Türöff- nerrelais angesprochen. -
Seite 17: Einstellungen
Einstellungen Legende Quittungston Rufton LED blinkt langsam: 0,5 s AN / 0,5 s AUS LED blinkt schnell: 0,125 s AN / 0,125 s AUS LED leuchtet LED blitzt: 0,5 s AN / 1,5 s AUS LED aus Taste (mittig) kurz drücken kurz drücken auf Druckpunkt der Taste Taste solange drücken, bis ... -
Seite 18: Sprachlautstärke Einstellen
Sprachlautstärke einstellen Das Gerät muss sich im Sprechenmodus befinden. Die Sprachlautstärke ist in 8 Stufen einstellbar: Sprachlautstärke lauter • Ruftontaste OBEN kurz drücken (ca. 1 s lang). • Die Sprachlautstärke wird erhöht. Sprachlautstärke leiser • Ruftontaste UNTEN kurz drücken (ca. 1 s lang). •... -
Seite 19: Lautstärke Des Voice Recorders Einstellen
Lautstärke des Voice Recorders einstellen • Starten Sie die Wiedergabe einer Nachricht (siehe Voice Memo-Funktion: Nachricht aufzeichnen, abhö- ren und löschen, S. 33) Die Sprachlautstärke ist in 8 Stufen einstellbar: Sprachlautstärke lauter • Ruftontaste OBEN kurz drücken (ca. 1 s lang). •... -
Seite 20: Ruftonausgabe Aus / Ein
Ruftonausgabe aus / ein Das Gerät befindet sich im Ruhemodus. Rufton aus • Ruftontaste LINKS oder RECHTS kurz drücken. Die LED leuchtet, der Rufton ist abgestellt. Rufton ein • Ruftontaste LINKS oder RECHTS kurz drücken. • Die LED erlischt, der Rufton ist wieder angestellt. -
Seite 21: Ruftonauswahl
Ruftonauswahl Haupt-Türrufton 1 (AS = 0) Einleiten des Einstellmodus Das Gerät befindet sich im Ruhemodus. • Ruftontaste drücken, bis ein Quittungston ertönt (nach ca. 8 s). • Die LED blinkt schnell. Loslassen Die LED OBEN der Ruftontaste blinkt schnell. • Ruftontaste OBEN kurz drücken. •... -
Seite 22: Haupt-Türrufton 2 (As > 0)
Haupt-Türrufton 2 (AS > 0) Einleiten des Einstellmodus Das Gerät befindet sich im Ruhemodus. • Ruftontaste drücken, bis ein Quittungston ertönt (nach ca. 8 s). • Die LED blinkt schnell. Loslassen. • Die LED OBEN der Ruftontaste blinkt schnell. • Ruftontaste UNTEN kurz drücken. •... -
Seite 23: Internrufton
Internrufton Einleiten des Einstellmodus Das Gerät befindet sich im Ruhemodus. • Ruftontaste drücken, bis ein Quittungston ertönt (nach ca. 8 s). • Die LED blinkt schnell. Loslassen. Die LED OBEN der Ruftontaste blinkt schnell. • Ruftontaste LINKS kurz drücken. • Der nächste Rufton ertönt. Dieser Rufton ist als Internrufton ausgewählt. -
Seite 24: Etagenrufton
Etagenrufton Einleiten des Einstellmodus Das Gerät befindet sich im Ruhemodus. • Ruftontaste drücken, bis ein Quittungston ertönt (nach ca. 8 s). • Die LED blinkt schnell. Loslassen. Die LED OBEN der Ruftontaste blinkt schnell. • Ruftontaste RECHTS kurz drücken. • Der nächste Rufton ertönt. Dieser Rufton ist als Etagenrufton ausgewählt. -
Seite 25: Ruftonauswahl Sub-Türruftöne
Ruftonauswahl Sub-Türruftöne Hinweis: Programmierung der Klingeltasten einer Außenstation mit Sub-Türruf ist nur mittels Servi- cegerät möglich (siehe dazu Produktinformation Servicegerät TK-SERVICE, Programmie- ren und Löschen von Klingeltasten). Einleiten des Einstellmodus Das Gerät befindet sich im Ruhemodus. • Halten Sie die Ruftontaste länger als 12 s gedrückt. •... - Seite 26 Auswahl Sub-Türrufton 3 (SN+3) Die LED blitzt. • Ruftontaste LINKS kurz drücken. • Der nächste Rufton ertönt. Dieser Rufton ist als Sub-Türrufton 3 ausgewählt. Vorgang sooft wiederholen, bis der gewünschte Rufton ausgewählt ist. Auswahl Sub-Türrufton 4 (SN+4) Die LED blitzt. •...
-
Seite 27: Bedienung
Bedienung Sprechverbindung herstellen, Tür öffnen, Licht schalten Sprechverbindung nach eingehendem Ruf (Türruf oder Internruf) • Ein Ruf wird signalisiert: Ein eingestellter Rufton ertönt und die grüne LED der Sprechentaste blinkt. • Drücken Sie kurz die Sprechentaste, um das Ge- spräch anzunehmen (max. 1 s). Die grüne LED leuchtet. - Seite 28 Tür öffnen • Drücken Sie kurz die Türöffnertaste, um die Tür zu öffnen. Wenn Lichtschaltfunktion aktiviert ist: • Stellen Sie eine Sprechverbindung her. • Drücken Sie kurz die Türöffnertaste, um die Tür zu öffnen. Licht schalten • Drücken Sie kurz die Funktionstaste (wenn die Taste mit Werkseinstellung Lichtschalten belegt ist).
- Seite 29 Leistungsmerkmale der Funktionstaste Drücken Sie die Funktionstaste kurz (max. 1 s). Je nach eingestelltem Leistungsmerkmal reagiert das Gerät mit unterschiedlichem akustischen oder optischen Signal: Lichtschalten Internruf blinkt Rufumleitung Ein Rufumleitung Aus Türöffnerautomatik Ein Türöffnerautomatik Aus Etagentüröffnerfunktion Wenn auf die Funktionstaste die Funktion Türöffnerautomatik (z.B. Haustür im Ärztehaus) programmiert wurde, kann durch Drücken des Etagentasters eine Innentür (z.
-
Seite 30: Eigenen Rufton Aufzeichnen, Löschen Und Anhören
Eigenen Rufton aufzeichnen, löschen und anhören Die Aufnahme erfolgt über das Mikrofon der Innenstation. Die max. Aufnahmezeit ist nach ca. 3 s erreicht. Nach der Aufnahme muss dieser Rufton als Klingelton ausgewählt werden (siehe Ruftonauswahl). Eigenen Rufton aufnehmen Einleiten des Einstellmodus Das Gerät befindet sich im Ruhemodus. - Seite 31 Eigenen Rufton anhören Einleiten des Einstellmodus Das Gerät befindet sich im Ruhemodus. • Ruftontaste drücken, bis ein Quittungston ertönt (nach ca. 8 s). • Die LED blinkt schnell. Loslassen. Die LED OBEN der Ruftontaste blinkt schnell. • Sprechentaste drücken, bis ein Quittungston ertönt (nach ca. 4 s). •...
- Seite 32 Eigenen Rufton löschen Einleiten des Einstellmodus Das Gerät befindet sich im Ruhemodus. • Ruftontaste drücken, bis ein Quittungston ertönt (nach ca. 8 s). • Die LED blinkt schnell. Loslassen. Die LED OBEN der Ruftontaste blinkt schnell. • Drücken Sie die Sprechentaste: Der erste Quittungston ertönt, ...
-
Seite 33: Voice Memo-Funktion: Nachricht Aufzeichnen, Abhören Und Löschen
Voice Memo-Funktion: Nachricht aufzeichnen, abhören und löschen Die Aufnahme erfolgt über das Mikrofon der Innenstation. Die max. Aufnahmezeit ist nach ca. 30 s erreicht. Nach der Aufnahme wird die Sprachnachricht optisch signalisiert. Die Nachricht kann abgehört werden. Es kann immer nur eine Nachricht aufgezeichnet werden. Ist bereits eine Nachricht in der Innenstation gespeichert, wird diese beim erneuten Aufzeichnen überschrieben! Nachricht aufzeichnen Hinweis:... - Seite 34 Nachricht abhören LED blinkt: Anzeige, dass eine neue Nachricht gespeichert ist und noch nicht abgehört wurde. • Drücken Sie die Sprechentaste solange, bis ein Quittungston ertönt (nach ca. 4 s). • Loslassen • Die Nachricht wird wiedergegeben. Nach dem Abhören erlischt die LED. Die letzte Nachricht kann erneut abgerufen werden.
-
Seite 35: Begriffe
Begriffe AS-Adresse Jede Außenstation hat eine eigene Stationsadresse AS. Dadurch ist eine Rufunterscheidung bei mehreren Außenstationen möglich. Selektives Sprechen mit der rufenden Station oder auch das se- lektive Türöffnen, z.B. Haupt- und Nebeneingang, wird realisiert. Bereitschaftsmodus Ein Ruf ist eingegangen, der Rufton ertönt. Zusätzlich wird der Ruf optisch angezeigt, LED auf der Sprechentaste blinkt. - Seite 36 Sprechmodus Durch Betätigen der Sprechentaste wird die Sprechverbindung her- gestellt. Die LED der Sprechentaste leuchtet. Kann der Sprechmodus nicht hergestellt werden (besetzt) so blinkt die LED. Nach Ablauf der Sprechzeit, dem Betätigen des Türöffners oder er- neuter Betätigung der Sprechentaste fällt das Gerät zurück in den Ruhemodus.
-
Seite 37: Allgemeines Zur Leitungsführung In Tkm-Audioanlagen
Allgemeines zur Leitungsführung in TKM-Audioanlagen Die Leitungsführung wird durch die baulichen Gegebenheiten bestimmt und ist nur durch seine Länge begrenzt. • Bei Wahl der Kabellänge beachten: der Schlei- fenwiderstand darf max. 20 Ω betragen (Tabelle) • Zur Einhaltung des max. zulässigen Schleifen- widerstandes kann der Adernquerschnitt ver- doppelt werden, das heißt, für eine Ader werden zwei Leitungen verwendet (Abbildung). -
Seite 38: Technische Daten
Schleifenwiderstand Prinzip Schleifenwiderstand Messung Regel: Regel: Kein TCS:BUS-Gerät darf jeweils weiter als 20 Ohm 230 V / 50 Hz des VS abschalten. vom Versorgungs- und Steuergerät entfernt sein. a-b Kurzschluss am VS anbringen. Alle anderen Geräte stören die Messung nicht und können angeschlossen bleiben. -
Seite 39: Gewährleistung
Gewährleistung Wir leisten Gewähr im Rahmen der gesetzlichen Bestimmungen. Bitte schicken Sie das Gerät portofrei mit einer Fehlerbeschreibung an unsere zent- rale Kundendienststelle: ALBRECHT JUNG GMBH & CO. KG Technik (TKM) Service-Center Service-Line: 0 23 55 . 80 65 52 Kupferstr. - Seite 40 Albrecht Jung GmbH & Co. KG Volmestraße 1 58579 Schalksmühle www.jung.de www.jung-katalog.de www.tkm.jung.de -Zeichen ist ein Freiverkehrszeichen, Technische Änderungen vorbehalten. PI_TKISxx14_1v2.doc das sich ausschließlich an die Behörden wendet 02/2009 und keine Zusicherung von Eigenschaften beinhaltet. 0024099500...
