Wellenmaterial - Uhing Rg Bedienungsanleitung

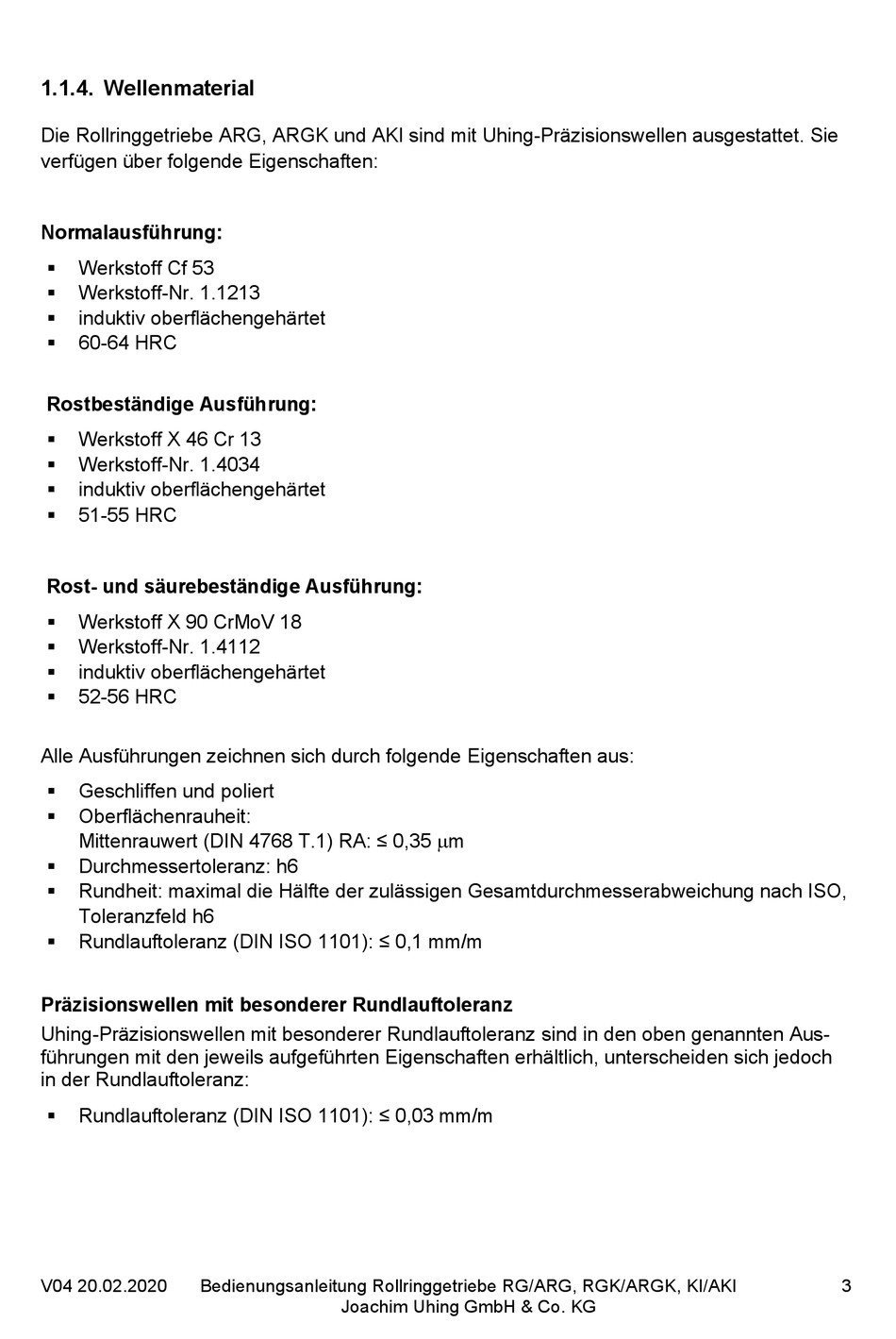

1.1.4. Wellenmaterial

Die Rollringgetriebe ARG, ARGK und AKI sind mit Uhing-Präzisionswellen ausgestattet. Sie
verfügen über folgende Eigenschaften:
Normalausführung:
▪ Werkstoff Cf 53
Werkstoff-Nr. 1.1213
▪
▪ induktiv oberflächengehärtet
▪ 60-64 HRC
Rostbeständige Ausführung:
▪ Werkstoff X 46 Cr 13
▪ Werkstoff-Nr. 1.4034
induktiv oberflächengehärtet
▪
51-55 HRC
▪
Rost- und säurebeständige Ausführung:
▪ Werkstoff X 90 CrMoV 18
▪ Werkstoff-Nr. 1.4112
▪ induktiv oberflächengehärtet
▪ 52-56 HRC
Alle Ausführungen zeichnen sich durch folgende Eigenschaften aus:
▪ Geschliffen und poliert
▪ Oberflächenrauheit:
Mittenrauwert (DIN 4768 T.1) RA: ≤ 0,35 m
▪ Durchmessertoleranz: h6
▪ Rundheit: maximal die Hälfte der zulässigen Gesamtdurchmesserabweichung nach ISO,
Toleranzfeld h6
▪ Rundlauftoleranz (DIN ISO 1101): ≤ 0,1 mm/m
Präzisionswellen mit besonderer Rundlauftoleranz
Uhing-Präzisionswellen mit besonderer Rundlauftoleranz sind in den oben genannten Aus-
führungen mit den jeweils aufgeführten Eigenschaften erhältlich, unterscheiden sich jedoch
in der Rundlauftoleranz:
▪ Rundlauftoleranz (DIN ISO 1101): ≤ 0,03 mm/m
V04 20.02.2020 Bedienungsanleitung Rollringgetriebe RG/ARG, RGK/ARGK, KI/AKI
Joachim Uhing GmbH & Co. KG
3
