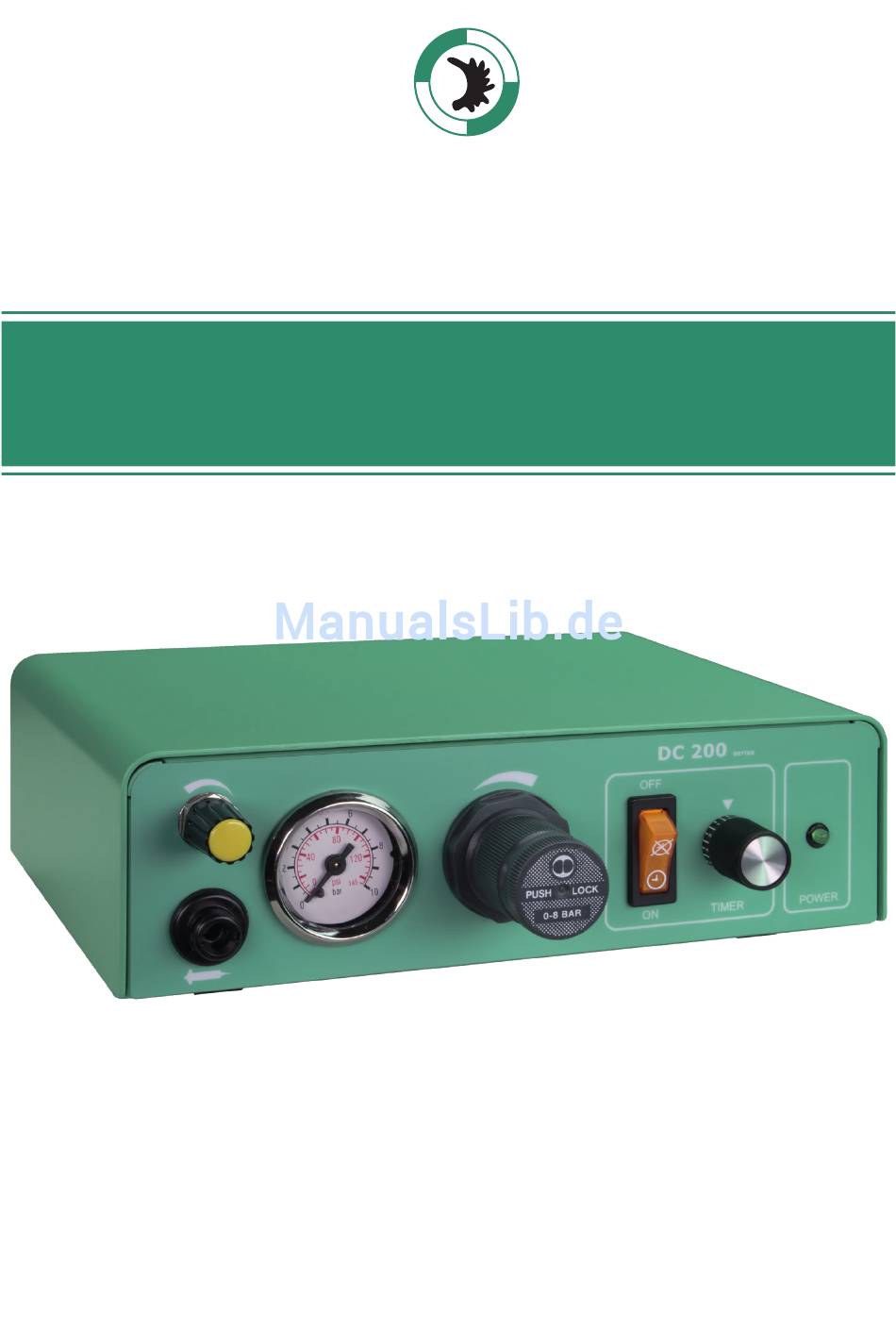

- Seite 1 VIEWEG Dosier- und Mischtechnik Bedienungsanleitung Dosiergerät DC 200 Serie Made in Germany Version 2018/03-01...
-
Seite 2: Inhaltsverzeichnis
Vielen Dank für den Kauf des DC 200 Diese Bedienungsanleitung dient der einfachen und sicheren Bedienung des Gerätes Bitte lesen Sie diese Anleitung vor Inbetriebnahme aufmerksam durch und beachten Sie auch die angeführten Sicherheitshinweise Ihre Vieweg GmbH 1 Inhaltsverzeichnis 2 Bestimmungsgemäße Verwendung 3 Sicherheitshinweise... -
Seite 3: Bestimmungsgemäße Verwendung
VIEWEG Bedienungsanleitung Dosiergerät DC 200 2 Bestimmungsgemäße Verwendung Die Dosiergeräte der DC 200 Serie können in verschiedenen Optionen ausgeführt sein, welche sich technisch je nach Ausführung geringfügig unterscheiden Aus diesem Grund wird im nachfolgenden nur vom DC 200 gesprochen Das DC 200 dient zur präzisen Steuerung von pneumatisch gesteuerten Dosierungen, wie z B Dosierungen aus 3 –... -
Seite 4: Lieferumfang
VIEWEG Bedienungsanleitung Dosiergerät DC 200 • Weitere Einzelheiten hinsichtlich der ordnungsgemäßen Handhabung und Sicherheitsvorkehrungen finden Sie im Sicherheitsdatenblatt des verwendeten Dosiermaterials • Rauchen oder offenes Feuer sind bei der Dosierung brennbarer Medien untersagt • Dieses Gerät ist nur für den Gebrauch in geschlossenen Räumen... -
Seite 5: Technische Daten
VIEWEG Bedienungsanleitung Dosiergerät DC 200 Weiteres Verbrauchsmaterial ohne Abbildung: Artikel- Nr. Bezeichnung Anzahl 990180 Kartuschenadapter 30 cc 801004 Kartuschen 30 cc 801009 Stopfen PE 30 cc 990062-K Dosiernadelsortiment klein 5 Technische Daten Äußere Abmessungen (B x H x T) 235 x 75 x 225 mm... -
Seite 6: Über Ihr Dosiergerät

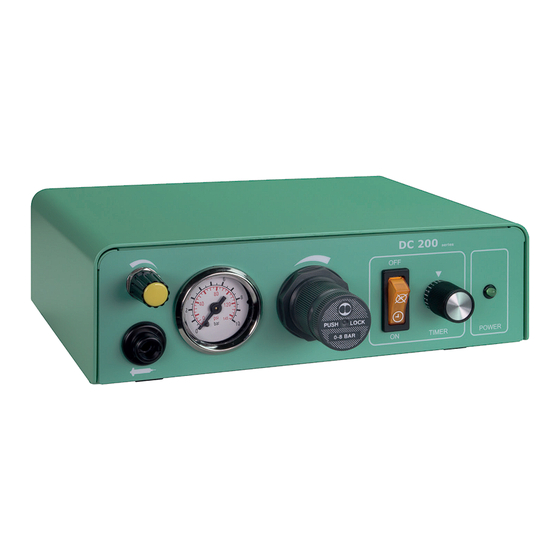

VIEWEG Bedienungsanleitung Dosiergerät DC 200 6 Über Ihr Dosiergerät 1 Vakuum-Rückhaltung Anschluss für Fußschalter 2 Manometer Druckluftausgang Netzschalter 3 Druckregler Luftausgang von Vakuum- 4 Dosierzeitwähler erzeugung 5 Power LED Sicherung 2A T 6 Timer ein/aus Netzeingang 7 Druckluftausgang Drucklufteingang... -
Seite 7: Inbetriebnahme
VIEWEG Bedienungsanleitung Dosiergerät DC 200 7 Inbetriebnahme • Versorgen Sie das Dosiergerät mit Strom, indem Sie das beiliegende Netzkabel verwenden, dass Sie auf der Rückseite in den Netzanschluss (12) einstecken • Versorgen Sie das Gerät mit dem Anschlussschlauch mit Druckluft Verbinden Sie hierfür den Drucklufteingang (13) mit einer Druckluftquelle, z B einem Kompressor... - Seite 8 VIEWEG Bedienungsanleitung Dosiergerät DC 200 • Wählen Sie über den frontseitigen Timer Schalter die Betriebsart: Timer OFF: Halten Sie für die Dauer der Dosierung den Fußschalter gedrückt Timer ON: Nach dem einmaligen Drücken des Fußschalters dosiert das Gerät für die Dauer der voreingestellter Dosierzeit Dabei reicht ein kurzer Impuls aus um den Dosiervorgang zu starten •...
-
Seite 9: 1 Anschlussschema
VIEWEG Bedienungsanleitung Dosiergerät DC 200 7.1 Anschlussschema Nach Anschluss aller Komponenten sollte Ihr Aufbau mit Verkabelung ungefär so aussehen: Druckluft 1-7 bar Netzkabel 230V AC Druckluft- eingang Kartuschen- adapter Fußschalter Kartusche Dosier- druckluft 7.2 Nützliche Hinweise • Halten Sie die Kartusche in einem Winkel von ca 60°, wie abgebildet •... -
Seite 10: Schaltung Des Fußschalters
VIEWEG Bedienungsanleitung Dosiergerät DC 200 8 Schaltung des Fußschalters Belegung: Schließkontakt zwischen Pin 1 + 3 startet den Dosiervorgang Das Fußschaltereingangssignal wird aktiviert, wenn der Eingangspin (1) mit dem GND- Pin (3) kurzgeschlossen sind Legen Sie hier keine externe Versorgungsspannung an! Dies kann zu einem Defekt im Gerät führen. -
Seite 11: Konformitätserklärung
Richtlinien und aufgrund seiner Konzipierung und Bauart, sowie in der von uns in Verkehr gebrachten Ausführung den ein- schlägigen Bestimmungen entspricht Dosiergerät Produkt: Typ: DC 200 Serie VIEWEG Dosier- und Mischtechnik Hersteller: Gewerbepark 13 85402 Kranzberg Tel : +49 8166 6784 -0 Fax: +49 8166 6784 -20 Folgende harmonisierte europäische Normen wurden angewandt:... - Seite 12 Vieweg GmbH VIEWEG Dosier- und Mischtechnik Gewerbepark 13 85402 Kranzberg Tel. +49 8166 6784 - 0 Fax +49 8166 6784 - 20 info@dosieren.de www.dosieren.de...
