- Seite 1 VIEWEG Dosier- und Mischtechnik Bedienungsanleitung digitales Dosiergerät DC 1000 Serie Made in Germany Version 2018/03-01...
-
Seite 3: Inhaltsverzeichnis
Bitte lesen Sie diese Anleitung vor Inbetriebnahme aufmerksam durch und beachten Sie auch die angeführten Sicherheitshinweise. Ihre Vieweg GmbH 1 Inhaltsverzeichnis 2 Bestimmungsgemäße Verwendung ....... 4 3 Sicherheitshinweise . -
Seite 4: Bestimmungsgemäße Verwendung
Personen- oder Sachschäden kommen. Setzen Sie das Gerät nur gemäß der Anleitung in diesem Benutzerhandbuch ein. VIEWEG GmbH ist nicht haftbar für Personen- oder Sachschäden, die auf nicht zweckgemäßen Einsatz der Geräte zurückzuführen sind. Zu nicht bestimmungsgemäßer Verwendung zählen: •... -
Seite 5: Lieferumfang
VIEWEG Bedienungsanleitung digitales Dosiergerät DC 1000 und Sicherheitsvorkehrungen finden Sie im Sicherheitsdatenblatt des verwendeten Dosiermaterials • Rauchen oder offenes Feuer sind bei der Dosierung brennbarer Medien untersagt • Dieses Gerät ist nur für den Gebrauch in geschlossenen Räumen vorgesehen 4 Lieferumfang... -
Seite 6: Technische Daten
VIEWEG Bedienungsanleitung digitales Dosiergerät DC 1000 Weiteres Zubehör ohne Abbildung: Anzahl Bezeichnung Artikel- Nr. Kartuschenadapter 30 cc 990180 Kartuschen 30 cc 801004 Kolben PE 30 cc 801009 Dosiernadelsortiment groß 990062A-G 5 Technische Daten Abmessungen (B x H x T) 260 x 75 x 215 mm Gewicht ca. -
Seite 7: Über Ihr Dosiergerät

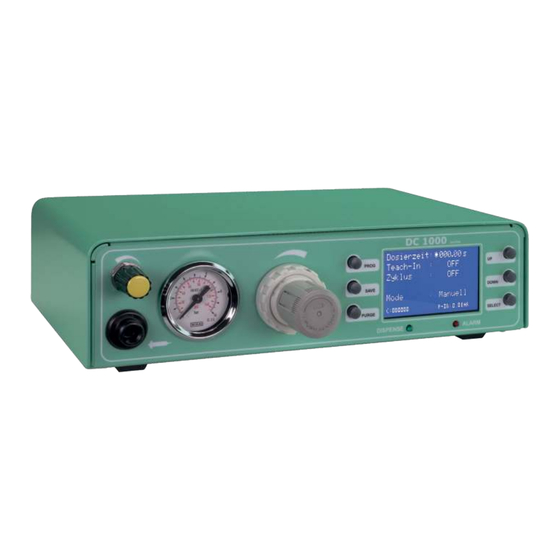

VIEWEG Bedienungsanleitung digitales Dosiergerät DC 1000 6 Über Ihr Dosiergerät 1 Vakuum-Rückhaltung Anschluss für Fußschalter 2 Manometer Netzschalter 3 Präzisions-Druckregler Luftausgang von Vakuum- 0 bis 2 bar, 0 - 4 bar oder 0 - 6 bar rückhaltung 4 Bedientasten Drucklufteingang... -
Seite 8: Inbetriebnahme
VIEWEG Bedienungsanleitung digitales Dosiergerät DC 1000 7 Inbetriebnahme • Schließen sie das Netzkabel an den Netzanschluss (13) auf der Rückseite des Geräts • Verbinden Sie die Hauptdruckluftzuleitung vom Kompressor an den Druckluft- eingang (11) auf der Rückseite des DC 1000. -
Seite 9: Anschlussschema
VIEWEG Bedienungsanleitung digitales Dosiergerät DC 1000 7.1 Anschlussschema Nach Anschluss aller Komponenten sollte Ihr Aufbau mit Verkabelung ungefär so aussehen: Druckluft 1-7 bar Netzkabel 230V AC Druckluft- eingang Kartuschen- adapter Kartusche Fußschalter Dosier- druckluft 7.2 Nützliche Hinweise • Halten Sie die Kartusche in einem Winkel von ca. 60°, wie abgebildet. -
Seite 10: Bedienelemente
VIEWEG Bedienungsanleitung digitales Dosiergerät DC 1000 • Durch Drücken auf den Einstellknopf wird der Druckregler arretiert und kann somit nicht unfreiwillig verstellt werden. • Verwenden Sie wenn möglich immer einen Kolben in der Kartusche, hiermit verhindern Sie ein Rücklaufen des Mediums in das Dosiergerät, außerdem ergibt sich hierdurch ein exaktes Ein- und Ausschaltverhalten. -
Seite 11: Status Leds
VIEWEG Bedienungsanleitung digitales Dosiergerät DC 1000 8.2 Status LEDs Unterhalb des Displays befinden sich die Status-LEDs des DC 1000. DISPENSE Wenn das das interne Magnetventil geöffnet ist und Druckluft am Druckluftausgang anliegt, leuchtet die DISPENSE LED . ALARM Die ALARM LED leuchtet, wenn einer der folgenden Zustände auftritt: •... -
Seite 12: Parameter
VIEWEG Bedienungsanleitung digitales Dosiergerät DC 1000 Durch Drücken der UP - Taste können Sie den Wert erhöhen. Einmaliges Drücken erhöht den Wert der letzten Stelle um eins. Längeres Drücken der UP - Taste erhöht den Wert zyklisch. DOWN Durch Drücken der DOWN - Taste können Sie den Wert verkleinern. Einmaliges Drücken verringert den Wert der letzten Stelle um eins. - Seite 13 VIEWEG Bedienungsanleitung digitales Dosiergerät DC 1000 • Einstellung der Dosierzeit: Die Dosierzeit kann über die UP / DOWN Tasten eingestellt werden. Für die Dauer dieser Dosierzeit leuchtet die DISPENSE-LED. Dieser Wert kann von 0,01 bis 999,99 Sekunden eingestellt werden. •...
-
Seite 14: Servicemenü
VIEWEG Bedienungsanleitung digitales Dosiergerät DC 1000 10 Servicemenü 10.1 Anzeige - Servicemenü Eingestellte Sprache Gewähltes Bootlogo Einheit Druck (bar/psi) Drucklimit Servicezähler Zum Servicemenü gelangen Sie, wenn Sie beim Einschalten des Gerätes gleichzeitig die Tasten UP und DOWN gedrückt halten. 10.2 Einstellungen Durch betätigen der SELECT - Taste kann zwischen den Menüpunkten umgeschaltet... -
Seite 15: Elektrische Anschlüsse
VIEWEG Bedienungsanleitung digitales Dosiergerät DC 1000 • P-Alarm: Durch Betätigen der Tasten UP / DOWN kann das Limit für die digitale Drucküberwachung eingestellt werden. Eingestellt wird der Druck der mindestens am Luftdruckeingang anliegen muss damit das Gerät funktioniert. Dabei wird der Druck vor jedem Dosiervorgang überprüft. - Seite 16 VIEWEG Bedienungsanleitung digitales Dosiergerät DC 1000 Pin Nr. Input / Output Beschreibung Bemerkung: Reserviert Reserviert 24V DC 24V DC Ausgang BUSY Gerät dosiert Eingang START Startet Dosiervorgang Eingang PROG 1 Programmselect Bit #1 Eingang PROG 3 Programmselect Bit #3 Reserviert...
-
Seite 17: Schaltungsdiagramme
VIEWEG Bedienungsanleitung digitales Dosiergerät DC 1000 11.3 Schaltungsdiagramme Digitale Eingänge: Ein Eingangssignal ist aktiv, wenn der Optokoppler eingeschaltet ist. Die Eingänge wer- den aktiviert, wenn der Eingangspin mit dem GND-Pin kurzgeschlossen sind. DC1000 Optokoppler DC1000 I/O-Port Input Input - Microcontroller Digitale Ausgänge:... -
Seite 18: Wartung Und Reinigung
VIEWEG Bedienungsanleitung digitales Dosiergerät DC 1000 Fußschalter: Das Fußschaltereingangssignal wird aktiviert, wenn der Eingangspin mit dem GND-Pin kurzgeschlossen sind. Legen Sie hier keine externe Versorgungsspannung an! Dies kann zu einem Defekt im Gerät führen DC1000 Input Microcontroller DC1000 Fußschalter 12 Wartung und Reinigung Das Produkt ist wartungsfrei. -
Seite 19: Konformitätserklärung
Hiermit erklären wir, dass das folgend genannte Produkt den Bestimmungen der oben gekennzeichneten Richtlinien und aufgrund seiner Konzipierung und Bauart, sowie in der von uns in Verkehr gebrachten Ausführung den ein- schlägigen Bestimmungen entspricht. Produkt: Dosiergerät DC 1000 Serie Typ: Hersteller: VIEWEG Dosier- und Mischtechnik Gewerbepark 13 85402 Kranzberg Tel.: 08166-6784-0... - Seite 20 Vieweg GmbH Dosier- und Mischtechnik Gewerbepark 13 85402 Kranzberg Tel. +49 (0)8166 6784 -0 Fax +49 (0)8166 6784 -20 info@dosieren.de www.dosieren.de...
