Bedienungsanleitung Dosiergerät DC 200

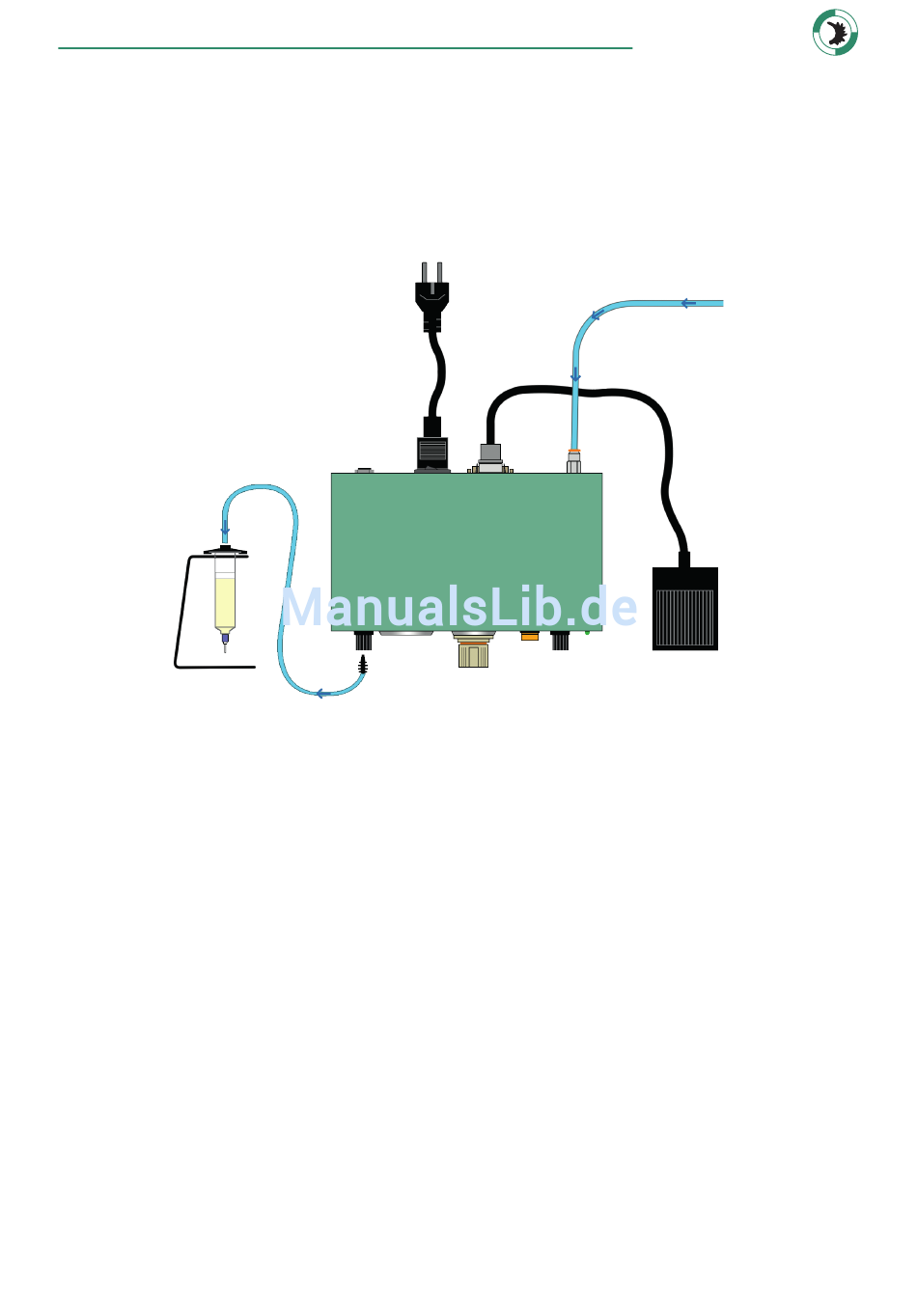

7.1 Anschlussschema
Nach Anschluss aller Komponenten sollte Ihr Aufbau mit Verkabelung ungefär so
aussehen:
Kartuschen-
adapter
Kartusche
7.2 Nützliche Hinweise
•
Halten Sie die Kartusche in einem Winkel von ca 60°, wie abgebildet
•
Heben Sie nach dem Dosiervorgang die Dosiernadel senkrecht vom Bauteil ab
•
Achten Sie darauf, dass das Medium nicht in den Druckluftschlauch und somit in das
Dosiergerät zurückfließt Das Gerät kann hierdurch beschädigt werden
•
Um die Dosiermenge zu erhöhen, kann sowohl der Druck erhöht werden (bei
Punkten die Dosierzeit) oder man verwendet eine Dosiernadel mit größerem
Innendurchmesser
•
Um die Dosiermenge zu verkleinern geht man den umgekehrten Weg
•
Eine Drehung im Uhrzeigersinn erhöht den Materialdruck Soll der Materialdruck
reduziert werden, dreht man diesen zunächst ganz nach links und stellt den
gewünschten Druck durch Drehen nach rechts ein
Netzkabel 230V AC
Dosier-
druckluft
9
VIEWEG
Druckluft 1-7 bar
Druckluft-
eingang
Fußschalter
