Kemper 212 Einbau- Und Bedienungsanleitung Seite 20

CS 1
11
≥ Ø 35 mm
Požadovaný sklon
směrem ven (1)
Pro úplné odvodnění armatury musí být instalována se
sklonem směrem ven (max. 2 %)!
Informace!
Následující pozice se dodávají s kombinace zásuvek třídou krytí IP 55:

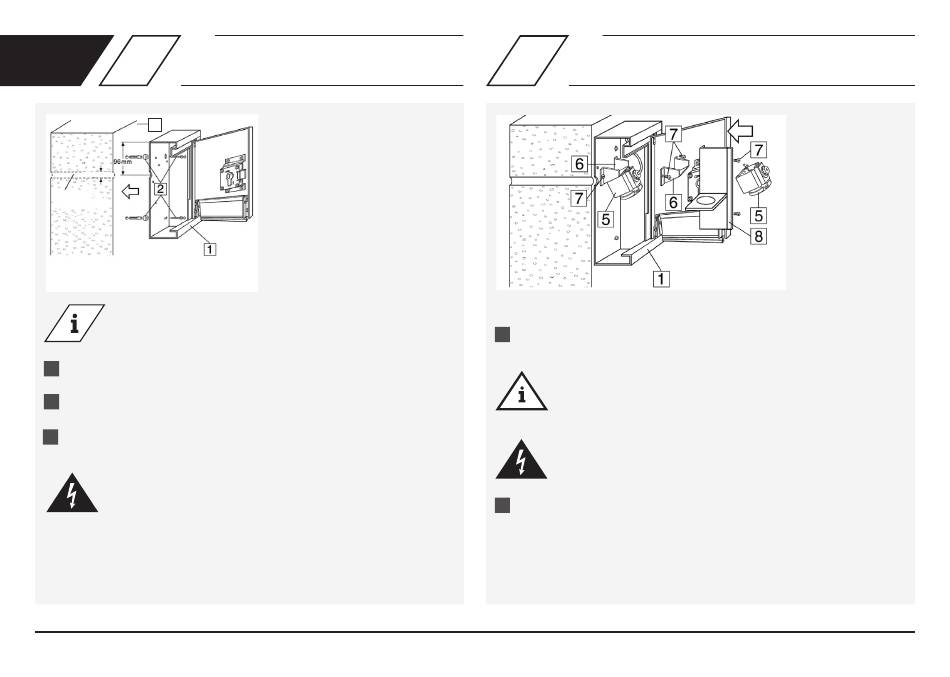

1. Nástěnnou skříňku vyrovnejte na vnější stěně a označte a vyvrtejte čtyři
otvory (Ø 8 mm) a otvor pro mrazuvzdornou venkovní armaturu (≥ Ø 35 mm).
2. Skříňku (1) připevněte k vnější stěně pomocí čtyř distančních držáků a
upevňovacích šroubů (2).
3. Utěsněte fasádu (11) ve stavebni fazi.
Nebezpečí! Uzemnění
Vodivě propojte uzemňovací kabel s k tomu určeným šroubem v
horní části vestavěné skříňky (tak dojde k uzemnění všech
kovových částí).
Montáž nástěnné skříňky
ánování přívodu proudu
- Nezapomeňte na nadproudovou
ochranu: Jmenovitý chybný proud
≤ 0,03 A, připojovací výkon
≤ 16 A a přípojka 230 V
- Kombinace zásuvek třída krytí IP 44
Montáž zásuvkové kombinace
2
a ochrany proti rozstřiku
1. Zásuvku 230 V našroubujte na montážní desky (6), připojte do nástěnné
skříňky (1) a pomocí přiložených šroubů (7) připevněte na zadní stěnu.
Upozornění!
Proveďte kontrolu funkce!
Nebezpečí!
Práce na elektrické instalaci smějí provádět pouze autorizovaní
odborníci!
2. Ochranný plech proti rozstřiku (8) přišroubujte pomocí přiložených
šroubů (7) kolmo mezi zásuvku a přípojku mrazuvzdorné venkovní ar
matury k upevňovacím bodům na zadní stěně. (ochranný plech proti
rozstřiku může být upevněný i po montáži mrazuvzdorné venkovní
armatury).
© www.kemper-group.com – 05.2025 / K410021200001-00 – 20 /24
