Befestigen des Gehäuses an einer Wand
Befestigen Sie das Gehäuse mit den Schrauben (3 x M4, 30 mm) und Dübeln
(3 x Ø 6 mm) an einer Wand, wie unten in Abbildung 4 gezeigt.

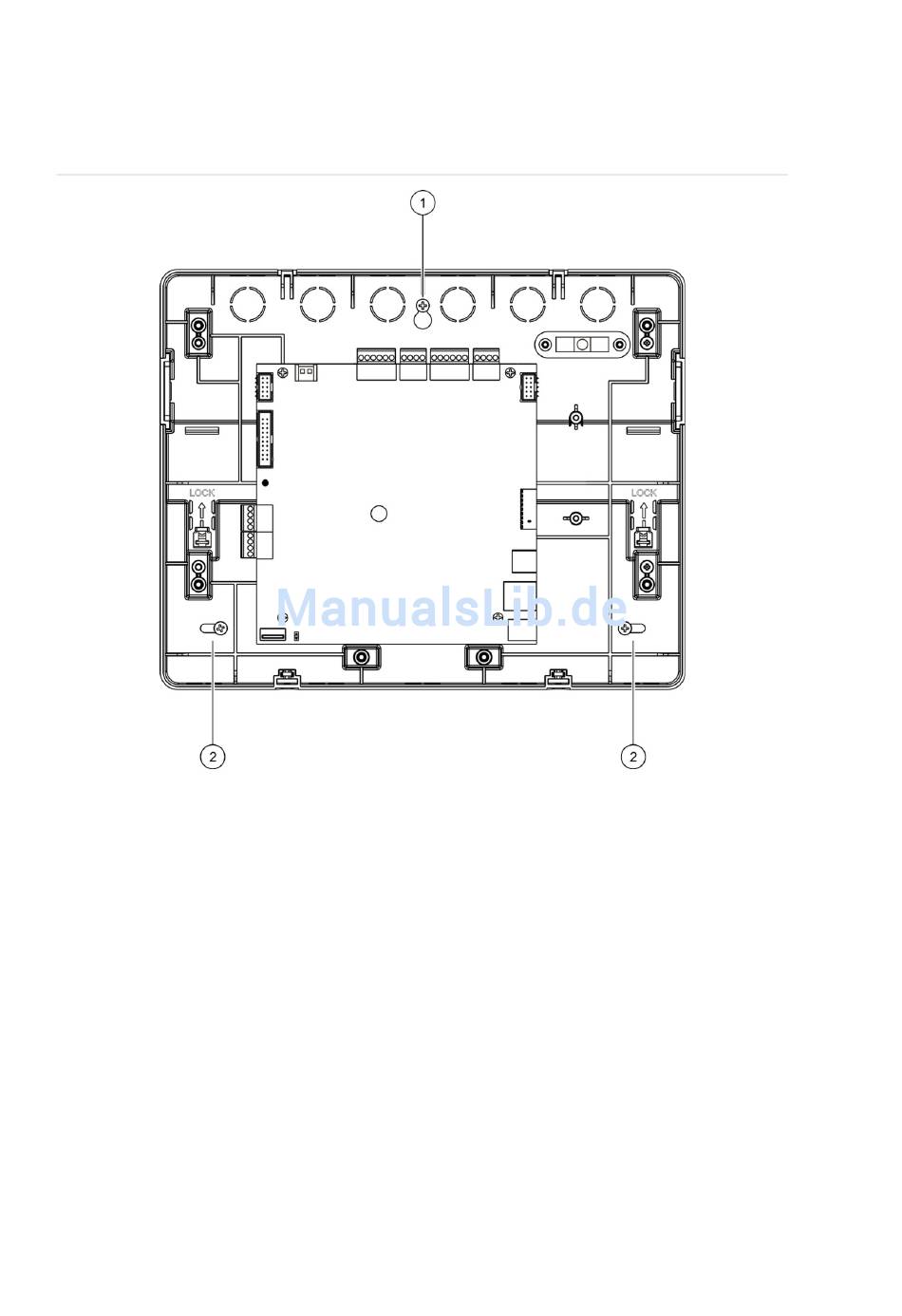

Abbildung 4: Positionen der Montagebohrungen
So befestigen Sie das Gehäuse an einer Wand:
1. Halten Sie das Gehäuse in der erforderlichen Höhe an die Wand.
2. Richten Sie das Gehäuse mithilfe der integrierten Wasserwaage gerade aus
und markieren Sie die Positionen für die Bohrungen an der Wand.
3. Bohren Sie alle erforderlichen Löcher und setzen Sie in jede Bohrung einen
6-mm-Wanddübel ein.
4. Drehen Sie die Schraube in Position (1) ein und hängen Sie das Gehäuse
daran auf.
5. Setzen Sie die Schrauben an Position (2) ein und ziehen Sie sie fest.
6. Ziehen Sie die Schraube an Position (1) fest.
6
Installationshandbuch für kompaktes Bedien- und Anzeigetableau der Serie 2X
