Regleranleitung
ZEWO Wärmepumpe LAMBDA
Art.-Nr.: 13080002 I Art.-Nr.: 13080041 HAINZL I Art.-Nr.: 13080042 SIGMATEK
ENERGIE. WÄRME. STROM.
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Zewotherm LAMBDA

Inhaltszusammenfassung für Zewotherm LAMBDA

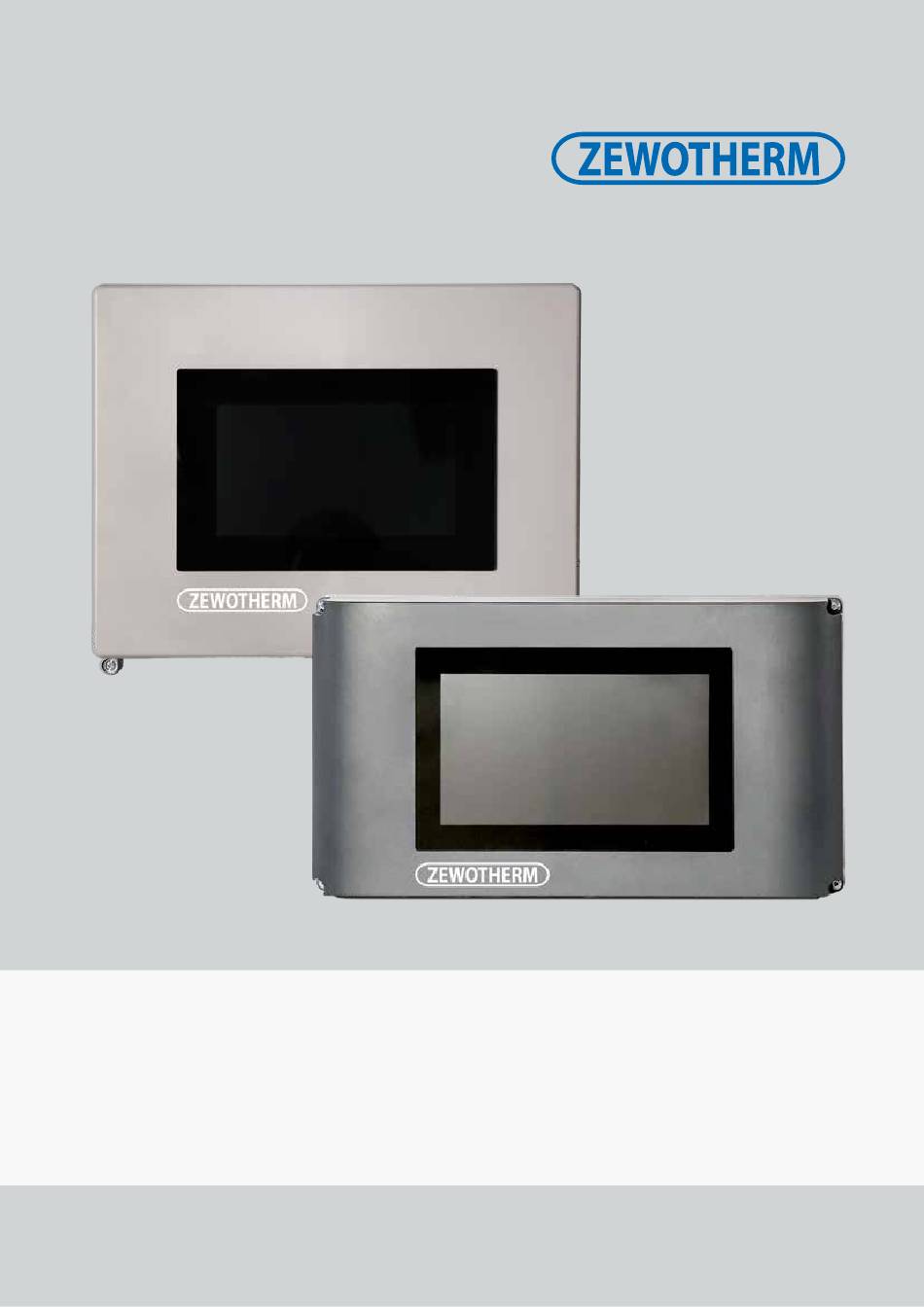

  • Seite 1 Regleranleitung ZEWO Wärmepumpe LAMBDA Art.-Nr.: 13080002 I Art.-Nr.: 13080041 HAINZL I Art.-Nr.: 13080042 SIGMATEK ENERGIE. WÄRME. STROM.

  • Seite 2: Inhaltsverzeichnis

    I I n n h h a a l l t t Grundlegendes ......................2 Bedienoberfläche ........................3 Header ........................4 2.1.1 Benutzer Login ......................5 Navigationsmenü ..................... 7 Modulübersicht ........................8 Fehlerlog ..........................12 Fehlerlog Einstellungen ..................14 Systemeinstellungen ......................15 Allgemeine Einstellungen ..................
  • Seite 3 Allgemeine Einstellungen (nur für Fachmann zugänglich) ........55 Verdichter Einstellungen (nur für Fachmann zugänglich) ........57 Expansionsventil Einstellungen (nur für Fachmann zugänglich) ......58 Energiequelle Einstellungen (nur für Fachmann zugänglich) ......... 60 Wärmeabgabe Einstellungen (nur für Fachmann zugänglich) ....... 62 Softwareupdate Kältekreis (nur für Fachmann zugänglich) ........

  • Seite 4: Allgemein

    Die Spezifikation der Bauteile ist in der Bedienungs- und Montageanleitung angeführt. Nachfolgend wird die Bedienung am Display für beschrieben. Version: Abb. ZEWO Regelung LAMBDA, Art.-Nr.: 3080002 (HAINZL_Art.-Nr.: 13080041 / SIGMATEK Art.-Nr.: 13080042) LCE Version: 1.3 LSE Version: 1.3 ARC Version: 0.0.1 / 03.12.2020 Das Regelnetzwerk kann bei Bedarf mit weiteren Zusatzmodulen (z.B.

  • Seite 5: Bedienoberfläche

    2 Bedienoberfläche Stand: August 2025 Stand: November 2021...

  • Seite 6: Header

    2.1 Header Der Header (also die oberste Leiste) ist für jedes Untermenü gleich. Header Navigationsleiste Dient zum Ein-/ und Ausblenden des Navigationsmenüs. Gemittelte Außentemperatur Es wird die gemittelte Außentemperatur angezeigt Seitenanzahl Gibt an auf welcher Seite im jeweiligen Menü man sich gerade befindet, sowie die maximale Seitenanzahl Benutzer Login Dier Button dient dazu den Benutzer zu wechseln, um z.B.

  • Seite 7: Benutzer Login

    2.1.1 Benutzer Login Der Benutzer kann gewechselt werden indem am Display oben mittig der Button angeklickt wird. Dabei öffnet sich ein Login Fenster indem der entsprechende Zugang (Benutzername) ausgewählt und mit dem entsprechenden Passwort bestätigt werden kann. Für Fachpersonal gibt es eigene passwortgeschützte Benutzerzugänge. Änderungen von Einstellungen in der Fachmannebene können zu irreversiblen Schäden an der Wärmepumpe führen.
  • Seite 8 Zeitliche Begrenzung bei 15min Inaktivität Superuser: o Anmeldung mit Passwort notwendig o User Level 4 o Änderung von Parametern möglich, die für Techniker von LAMBDA Wärmepumpen relevant sind o Zeitliche Begrenzung bei 15min Inaktivität Software: o Anmeldung mit Passwort notwendig o User Level 255 o Änderung von sämtlichen Parametern möglich...

  • Seite 9: Navigationsmenü

    2.2 Navigationsmenü Durch das Navigationsmenü kann schnell auf die wichtigsten Menüs zugegriffen werden. Dabei kann es in jedem Untermenü aufgerufen werden. Navigationsmenü Modulübersicht Hier gelangen Sie in die Modulübersicht, welche auch als Startbildschirm erscheint. Bei Doppelklick wechseln Sie auf die nächste Seite in der Modulübersicht, sofern eine solche vorhanden ist.

  • Seite 10: Modulübersicht

    3 Modulübersicht Die Modulübersicht bietet eine Übersicht der konfigurierten Module und ist zugleich Startbildschirm und Ausgangspunkt. Innerhalb der Modulübersicht sind die einzelnen, konfigurierten Softwaremodule erkennbar. In diesem Fall beinhaltet die Heizungsanlage eine Wärmepumpe, einen Heizungspuffer, einen ungemischten Heizkreis und einen Brauchwasserspeicher. Je nach Hydrauliksystem können Softwaremodule vom Fachmann erweitert, geändert, oder reduziert werden.
  • Seite 11 Puffer Modul Die Übersicht zeigt bis zu 2 Temperaturen im Pufferspeicher, sowie eine separat, konfigurierbare Ladepumpe, welche im Betrieb grün aufscheint. Heizkreis Modul Die Übersicht zeigt die Temperaturen von Vorlauf und Rücklauf (sofern vorhanden) am Heizkreismodul. Bei gemischten Heizkreisen wird zusätzlich der Mischer angezeigt.
  • Seite 12 Betriebsarten Automatik In dieser Betriebsart werden sowohl Heiz- als auch Brauchwasseranforderungen bedient Sommerbetrieb In der Betriebsart Sommerbetrieb wird nur das Warmwasser beheizt. Der Heizbetrieb bleibt unabhängig von der Außentemperatur deaktiviert. Für den Fall, dass die Außentemperatur unterhalb von 5°C sinkt, wechselt die Betriebsart automatisch auf Automatik. Ferienbetrieb Bei Einstellung des Ferienbetriebs erscheint ein zusätzliches Eingabefenster in der die Anzahl der Tage in Abwesenheit eingetragen werden kann.
  • Seite 13 Der Sommerstatus ist aktiv, wenn entweder die Betriebsart auf „Sommer“ steht oder die Außentemperatur über Heizgrenze (z.B. 16°C) liegt. In diesem Betriebsstatus findet nur die Brauchwasserbeladung statt. Anforderungssperre Es wird keine Anforderung des Moduls ermittelt, da eine andere vorrangige Anforderung eines anderen Moduls gerade bedient wird Brauchwasserstatus Es herrscht gerade eine Brauchwasseranforderung vor...

  • Seite 14: Fehlerlog

    4 Fehlerlog LAMBDA Wärmepumpen verfügen über eine große Anzahl an Sicherheitsüberwachungssystemen, um das Gerät vor kritischen Betriebsbedingungen zu schützen. Alle Fehlfunktionen werden aufgezeichnet und in einem Fehlerlog gespeichert. Dabei wird unterschieden zwischen: Meldungen: nicht sicherheitsrelevant o Maschine wird weiter betrieben Störungen:...
  • Seite 15 Fehlerlog löschen Mit diesem Button löschen Sie die Fehlerliste im Fehlerlog Info Markieren Sie den jeweilige Fehler und betätigen Sie den Info Button um mehr über den Fehler und mögliche Ursachen zu erfahren. Stand: August 2025 Stand: November 2021...

  • Seite 16: Fehlerlog Einstellungen

    4.1 Fehlerlog Einstellungen In den Fehlerlog Einstellungen können zusätzliche Informationen im Fehlerlog ein- und ausgeblendet werden Stand: August 2025 Stand: November 2021...

  • Seite 17: Systemeinstellungen

    5 Systemeinstellungen In den Systemeinstellungen werden die aktuellen Softwareversionsstände, Konfigurations- und Parameter- Versionen angezeigt. Speicher- und Ladeoptionen Trenddaten Export Die Trenddaten von 00:00 bis zum jetzigen Zeitpunkt werden auf der Festplatte des Gerätes gespeichert Werkseinstellungen speichern (nur für Fachmann zugänglich) Die konfigurierten Einstellungen werden auf der Festplatte des Gerätes gespeichert und können zu einem späteren Zeitpunkt wieder geladen werden.
  • Seite 18 Email-Benachrichtigungen Konfigurieren Sie hier eine Emailbenachrichtigung sobald Meldungen, Alarme oder Störungen vom System erfasst werden und versenden Sie gespeicherte Trendlogs, Konfigurationen, Parameterlisten und Fehlerlogs. Modul Konfiguration Dieser Menüpunkt ist wesentlich für die Inbetriebnahme des Gerätes. Hier werden die verwendeten Module konfiguriert und den Ein- und Ausgängen des Hydraulikreglers entsprechende Funktionen hinterlegt.

  • Seite 19: Allgemeine Einstellungen

    5.1 Allgemeine Einstellungen Die Allgemeinen Einstellungen beinhalten Energiespareinstellungen des Bildschirms, die Auswahl der bevorzugten Sprache, sowie Datum und Uhrzeit. Allgemeine Einstellungen Menüleiste Geräteinformation Aktivitätslogbuch Im Aktivitätslogbuch werden sämtliche Meldungen, Störungen oder Alarme, sowie Benutzerzugänge und Initialisierungs- und Verbindungsversuche aufgezeichnet. Bildschirmreinigen Bei Betätigung dieses Buttons wird der Bildschirm für die Reinigungszeit (z.B.

  • Seite 20: Geräteinformation

    5.1.1 Geräteinformation In diesem Menüpunkt sind sämtliche Geräteinformationen und Versionen aufgelistet. Diagnose und Reboot Reboot CPU (nur für Fachmann zugänglich) Hier kann das Bedienteil neu gestartet werden. Diagnose öffnen (nur für Fachmann zugänglich) Diagnose Tool für Betriebssoftware Diagnose Export (nur für Fachmann zugänglich) Das Software-Diagnoseprotokoll kann hier exportiert werden.

  • Seite 21: Aktivitätslogbuch

    5.1.2 Aktivitätslogbuch Im Aktivitätslogbuch werden sämtliche Meldungen, Störungen oder Alarme, sowie Benutzerzugänge und Initialisierungs- und Verbindungsversuche aufgezeichnet. Aktivitätslogbuch Aktivitätslogbuch Einstellungen In diesem Menü können Einträge im Aktivitätslogbuch gefiltert werden. Neuen Logbuch Eintrag erstellen Aktivitätslogbuch speichern Hier können die Einträge des Aktivitätslogbuches auf der Festplatte gespeichert werden Stand: August 2025 Stand: November 2021...

  • Seite 22: Aktivitätslogbuch Einstellungen

    5.1.3 Aktivitätslogbuch Einstellungen Stand: August 2025 Stand: November 2021...

  • Seite 23: Email Benachrichtigungen

    5.2 Email Benachrichtigungen In diesem Menüpunkt ist es möglich Emails zu senden und automatische Emails zu konfigurieren. ´ Email Menüleiste Mailserver Einstellungen (nur für Fachmann zugänglich) Mailserver Einstellungen sind vorkonfiguriert und müssen üblicherweise nicht verändert werden. Benachrichtigungs-Einstellungen Adressbuch Hier ist eine Verwaltung der gespeicherten Kontakte möglich. Stand: August 2025 Stand: November 2021...

  • Seite 24: Email Servereinstellungen (Nur Für Fachmann Zugänglich)

    5.3 Email Servereinstellungen (nur für Fachmann zugänglich) Hier kann der Postausgangsserver konfiguriert werden. Eingabe mit Stand: August 2025 Stand: November 2021...

  • Seite 25: Email Alarm-Benachrichtigungen

    5.4 Email Alarm-Benachrichtigungen Um eine Email Benachrichtigung bei Alarmen zu erhalten, geben Sie Ihre Email Adresse in CC ein. Aktivieren Sie den Button „Automatische eMail bei Alarm“ und bestätigen Sie die Eingabe mit Stand: August 2025 Stand: November 2021...

  • Seite 26: Email Status-Benachrichtigungen (Nur Für Fachmann Zugänglich)

    5.5 Email Status-Benachrichtigungen (nur für Fachmann zugänglich) Hier können Sie die automatische Sendung einer Statusmail mit Trendlog des vorherigen Tages konfigurieren. Wählen Sie Sendezeitpunkt, die Tage welche aufgezeichnet werden sollen und Emailadresse in CC und bestätigen Sie die Eingabe mit Stand: August 2025 Stand: November 2021...

  • Seite 27: Modulkonfiguration

    5.6 Modulkonfiguration Die Konfiguration der Module ist bei der Inbetriebnahme erforderlich. Damit wird die vorhandene Hydraulik softwaretechnisch abgebildet und den elektrischen Ein- und Ausgängen am Hydraulikregler entsprechende Funktionen zugeordnet. Durch den modularen Aufbau kann (fast) jedes Hydraulikschema abgebildet werden. Standardmäßig ist ein Hydraulikschema implementiert, welches eine Wärmepumpe, einen Pufferspeicher, einen Brauchwasserspeicher und 2 Heizkreise abbildet.
  • Seite 28 daher 1 einzugeben. Der Heizkreis wird vom Pufferspeicher (Modul Nr. 2) bedient daher ist für den Heizkreis bei Master: 2 einzugeben. Bei Modulen, die auf kein Mastermodul zugreifen, da Sie selber Wärme erzeugen und daher nicht anfordern müssen (z.B. Wärmepumpenmodul), wird der Master mit der Modulnummer gleichgesetzt.
  • Seite 29 Speichern Sie die Einstellungen indem Sie diesen Button betätigen. Löschen (nur für Fachmann zugänglich) Hier löschen Sie die Konfiguration. Stand: August 2025 Stand: November 2021...

  • Seite 30: Wärmepumpenmodul

    X57 / PWM Heizung“ über ein Analogsignal (0-10V; 0,5V-10V; PWM Heizung oder PWM Solar). Pumpen von LAMBDA Wärmepumpen werden i.d.R. mit PWM Heizung betrieben. Wenn eine zweite Heizstufe vom Wärmepumpenmodul angefordert werden soll, so kann hier das Schaltrelais dafür zugeordnet werden. Die zweite Heizstufe kann z.B.
  • Seite 31 Default: „kein Eingang“ Puffermodul HW Konfiguration Puffermodul Muss für die Pufferbeladung ein zusätzliches Ventil /Pumpe geschalten werden Ladeventil / (z.B. bei Kühlpuffer), so kann hier ein Relais zugeteilt werden. Für Pumpe Standardheizungspuffer ist dieser Ausgang nicht notwendig. Default: „kein Relais“ Anforderung einer separaten Ladepumpe.
  • Seite 32 Heizkreismodul HW Konfiguration Heizkreismodul Wird eine Heizkreispumpe verwendet (bei direkten Kreisen nicht notwendig) Heizkreispumpe kann diese hier auf einen bestimmten Relaisausgang zugewiesen werden. Default HK1: „X7“ Default HK2: „X8“ Mischer Wird ein Mischer verwendet kann diese hier auf zwei Relaisausgang (auf/zu) Default HK1: „X11_1 / zugewiesen werden.
  • Seite 33 Relaisausgang zugeordnet werden oder mit einer Dauerspannung versorgt Default: „kein Relais / werden. Die Drehzahlansteuerung erfolgt über ein Analogsignal (0-10V; 0,5V- X56 / PWM Heizung“ 10V; PWM Heizung oder PWM Solar). Pumpen von LAMBDA Wärmepumpen werden mit PWM Heizung betrieben. „Einschalttemperatur“ der Anforderung. Boilertemp. oben Default: „X35“...
  • Seite 34 Frischwassertemp. Bei Verwendung eines Frischwassersystems kann die Frischwassertemperatur Default: „X32“ hier zugeordnet werden. Bei Verwendung eines Frischwassersystems kann der Durchflussschalter hier Durchflussschalter einem Eingang auf dem Regler zugeordnet werden. Default: „X60“ Solarmodul HW Konfiguration Solarmodul Pumpe für thermische Solaranlage Solarpumpe Default: „kein Relais“...

  • Seite 35: Außentemperatur Einstellungen (Nur Für Fachmann Zugänglich)

    5.6.2 Außentemperatur Einstellungen (nur für Fachmann zugänglich) Außentemperatur Einstellungen kein separater Außentemperatursensor vorhanden wird Außentemperatur Energiequelleneintrittstemperatur (Lufteintrittstemperatur) der Wärmepumpe nicht vorhanden als Referenz verwendet. Außentemperatur bei Modul Nr. Auswahl auf welchem Modul sich der Außentemperatursenor befindet. (HZS5420 / 1) Außentemperatur Für Testzwecke können andere Temperaturen simuliert werden.

  • Seite 36: Kaskadierung (Nur Für Fachmann Zugänglich)

    5.6.3 Kaskadierung (nur für Fachmann zugänglich) In den Kaskadierungs Einstellungen können Bedingungen definiert werden, wann ein zweiter Wärmeerzeuger angefordert werden soll. Auf Seite 1 -> Wärempumpenkaskadierung / Seite 2 Kaskadierung von externen Wärmeerzeugern z.B. elektrische Zusatzheizungen. Dabei kann jede konfigurierte Wärmepumpe jeweils eine weitere Wärmepumpe und einen externen Wärmeerzeuger anfordern.
  • Seite 37 Betriebsarten Kaskadierung Heizen Kaskadierung ist grundsätzlich für den Heizbetrieb freigegeben Brauchwasser Kaskadierung ist grundsätzlich für den Brauchwasserbetrieb freigegeben Kühlen Kaskadierung ist grundsätzlich für den Kühlbetrieb freigegeben Kaskadierung ist freigegeben wenn die Wärmepumpe auf Störung steht Bei Störung (Alternativbetrieb) 2ter Wärmeerzeuger befindet sich im Wärmepumpenvorlauf -> Ladepumpe Via Ladepumpe muss zwingend in Betrieb sein.
  • Seite 38 Außentemperatur Unterhalb dieser Temperatur wird die Kaskadierung sofort durchgegeben Minimum (keine Zeitverzögerung und Solltemperaturabweichung) Stand: August 2025 Stand: November 2021...

  • Seite 39: Modulanzeige Einstellungen

    5.6.4 Modulanzeige Einstellungen Modulanzeige Einstellungen Die Module können verschiedenen Gruppen zugewiesen werden. Für jede Gruppe kann in der Modulübersicht global die Betriebsart gewechselt werden. Gruppe So können z.B. für 3 Wohnparteien, drei Gruppen erstellt werden, welche (nur für Fachmann zugänglich) jeweils nur die Betriebsart für ihre Module (z.B.
  • Seite 40 Bestätigen Sie die Eingabe unbedingt mit Stand: August 2025 Stand: November 2021...

  • Seite 41: Benutzerverwaltung

    5.7 Benutzerverwaltung In diesem Menü können Benutzer und Zugriffsrechte verwaltet werden. Mit dem Level 1-4 und 255 steigen die Änderungsberechtigungen. Der eingeloggte Benutzer kann nur Benutzeraccounts mit dem gleichen Level oder niedriger erstellen und bearbeiten. Benutzerverwaltung Menüleiste VNC Zugang Änderung des VNC Passworts (Fernzugriff). LRS Zugang Änderung des LRS Passworts (Fernzugriff).
  • Seite 42 Benutzeraccount speichern Benutzerzugang mittels USB-Stick Benutzerzugang wird mittels USB Stick freigegeben (statt Passwort) Benutzerdaten laden Laden Sie hier Benutzerdaten von einem externen Datenträger (z.B. USB Stick) Stand: August 2025 Stand: November 2021...

  • Seite 43: Netzwerkeinstellungen

    5.8 Netzwerkeinstellungen Hier treffen Sie Einstellungen für zur Einbindung des Gerätes in das Hausnetzwerk und konfigurieren den Zugriff via Fernwartung. Sie können entweder eine statische IP Adresse vergeben („IP Adresse automatisch beziehen“ auf aus) und so Netzwerkdaten wie gewünschte IP Adresse, Subnetzmaske, Standardgateway und Port, händisch vergeben.

  • Seite 44: Vpn Einstellungen (Nur Für Fachmann Zugänglich)

    (nur für Fachmann zugänglich) Hier kann die Company ID vergeben werden. Diese gibt an, welches Unternehmen die Fernwartungszugriffsrechte besitzt und verteilen kann. Standardmäßig ist die Company-ID von LAMBDA Wärmepumpen hinterlegt. Zudem können eine Reihe von Kommandos erteilt werden, welche auf die Fernwartungssoftware am Gerät (IXAGENT) zugreifen.

  • Seite 45: Wettervorhersage

    6 Wettervorhersage Die Steuerung verfügt über eine Wetterabfragefunktion. Damit können aktuelle Wetterdaten und Wettervorhersagen abgerufen werden. Die Wettervorhersage wird in der Steuerung für 3 Funktionen verwendet: PV Wetterfunktion (wird für den nächsten Tag ein wolkenloser Himmel prognostiziert, so werden die Temperaturen in der Nacht leicht abgesenkt) Thermische Solaranlage Wetterfunktion (wird für den nächsten Tag ein wolkenloser Himmel prognostiziert, so werden die Temperaturen in der Nacht leicht abgesenkt) Außentemperatur Wetterfunktion (bei hohen Temperaturunterschieden zwischen Tag und Nacht...

  • Seite 46: Einstellungen Wettervorhersage

    6.1 Einstellungen Wettervorhersage Dieser Menüpunkt dient zur Konfiguration der Wettervorhersage. Die Daten werden über einen kostenlosen, online Wetterdienstleister abgerufen. Dafür muss eine online Registrierung erfolgen auf https://openweathermap.org erfolgen. Per Email wird anschließend die User ID versendet, welche im entsprechenden Fenster eingegeben werden muss. Der Ort kann entweder über die Location ID oder über Ort Name und Land abgerufen werden.
  • Seite 47 3) Anschließend erhalten Sie eine weitere Email mit einem API key (User ID). 4) Der API key (User-ID) wird anschließend am Display angegeben Stand: August 2025 Stand: November 2021...
  • Seite 48 5) Anschließend muss der Ort eingegeben werden. Hier gibt es die Möglichkeit über die Location ID (empfohlen) oder über den Ortsnamen mit Länderkennzeichen. 6) Die Location ID kann über https://openweathermap.org/ wie folgt abgerufen werden. a. Eingabe des Ortes im Suchfenster b.

  • Seite 49: Trendaufzeichnungen

    7 Trendaufzeichnungen In der Trendaufzeichnung werden die Tagesverläufe sämtlicher Messdaten und Sollwerte aufgezeichnet. Der schwarze Mittelstrich stellt die Tagesgrenze dar. Die Aufzeichnungen links davon, entspricht dem Verlauf des heutigen Tages ab 00:00. Die Aufzeichnung rechts davon, entspricht dem Verlauf des gestrigen Tages bis 24:00.

  • Seite 50: Einstellungen Trendaufzeichungen

    7.1 Einstellungen Trendaufzeichungen In diesem Menü können die gewünschten Messdaten, welche in der Trendaufzeichnung angezeigt werden sollen, ausgewählt werden. Wählen Sie die gewünschte Messgröße auf der linken Seite aus Klicken Sie um den Messwert hinzuzufügen. Vergeben Sie eine passende Farbe Mit Limit Max und Limit Min kann die Anzeige skaliert werden.

  • Seite 51: Wärmepumpenmodul

    8 Wärmepumpenmodul Im Wärmepumpenmodul finden sich sämtliche Daten, Parameter und Statistiken, die die Wärmepumpen betreffen. Die Anzahl der Messwerte die in der Übersicht angezeigt werden, steigen mit zunehmendem Benutzerlevel. Wärmepumpenmodul Angeforderte Vorlauftemperatur Entspricht der von einem übergeordneten Modul (z.B. Puffer) angeforderten Vorlauftemperatur Angeforderte Rücklauftemperatur Entspricht der von einem übergeordneten Modul (z.B.
  • Seite 52 Entspricht der von einem übergeordneten Modul (z.B. Puffer) geforderten Anforderung Keine Anforderung Heizen Brauchwasser Umwälzen Kühlen Aktuelle gemessene Leistungsdaten Anzeige Abgabeseite Anzeige von Vorlauf und Rücklauftemperatur der Wärmepumpe, sowie der aktuellen Umwälzpumpendrehzahl und des Wasservolumenstroms. Sobald die Umwälzpumpe in Betrieb ist, wechselt die Farbe auf grün. Anzeige Verdichter Anzeige der Verdichterdrehzahl in % und Umdrehungen pro Minute.
  • Seite 53 Hier wird angezeigt welche Anforderung Moment Wärmepumpenmodul bewältigt wird. Keine Anforderung Heizen Brauchwasser Kühlen Umwälzen Abtauung Frostschutz Aus mit Frostschutz Aus ohne Frostschutz Betriebsstatus Anzeige über den aktuellen Betriebsstatus der Wärmepumpe: Betriebsbereit Vorlaufbetrieb Vorregelbetrieb Umwälzen Regelbetrieb Stopp Nachlaufbetrieb Abtauung Sperrzeit Laufzeit Laufzeit seit dem letzten Betriebsstatuswechsel Wärmepumpenmodul Menüleiste...
  • Seite 54 Zeigt sämtlich gemessenen Temperaturen, Drücke und Volumenströme Digitale Ein und Ausgänge Anzeige des aktuellen Status der digitalen Ein und Ausgänge des Wärmepumpenmoduls inkl. Hand Funktion Trendlog Aufzeichnung der Kältekreistemperaturverläufe über die letzte Stunde Not-Aus Mit dem Not Aus Schalter wird die Wärmepumpe deaktiviert. Achtung: Frostschutzfunktion wird dadurch deaktiviert! Gefahr von Frostschäden in der Wärmepumpe möglich.

  • Seite 55: Handbetrieb (Nur Für Fachmann Zugänglich)

    8.1 Handbetrieb (nur für Fachmann zugänglich) Im Handbetriebsmenü des Wärmepumpenmoduls können Anforderungen und Sollwerte (Vorlauf, Rücklauf und Heizleistung) händisch gesetzt werden. Dazu muss der Betriebsmodus auf Manuell gestellt werden. Handbetrieb Betriebsmodi Betriebsmodus Einstellen der Betreibsarten: Automatik, Manuell, Dauerbetrieb oder Aus Sperrzeit Bei vorliegen einer Sperrzeit, kann diese hier zurückgesetzt werden.
  • Seite 56 Durch die Handwerte PID1 und PID2, können die Regelsysteme der Komponenten aktiviert und deaktiviert werden. Achtung beim Setzten von Handwerten werden Teile der Sicherheitseinrichtungen der Wärmepumpe deaktiviert. Insbesondere der Manuelbetrieb des Verdichters ist nur nach Rücksprache mit LAMBDA Wärmepumpen gestattet. Stand: August 2025...

  • Seite 57: Allgemeine Einstellungen (Nur Für Fachmann Zugänglich)

    8.2 Allgemeine Einstellungen (nur für Fachmann zugänglich) Leistungseinstellungen Abgabeleistung und Rücklauf Wärmepumpe regelt auf eine bestimmte Abgabeleistung in Abhängigkeit der Außentemperatur und reduziert diese sobald die Rücklauftemperatur in die Nähe der Rücklaufsolltemperatur kommt Abgabeleistung Leistungsregelungsart Wärmepumpe regelt auf eine bestimmte Abgabeleistung in Abhängigkeit der Außentemperatur Verdichterdrehzahl Wärmepumpe regelt auf eine bestimmte Drehzahl in Abhängigkeit...
  • Seite 58 PV Soll Leistung Überschüssige PV Leistung bei Freigabe durch einen potentialfeien Kontakt Solange muss PV Leistung vorliegen bis eine PV Betrieb Freigabe an die Einschaltverzögerung Wärmepumpe erfolgt. Nachdem eine PV Freigabe erteilt wurde, muss die Anforderung für die Zeit Ausschaltverzögerung der Ausschaltverzögerung verschwinden bis die Freigabe wieder erlischt.

  • Seite 59: Verdichter Einstellungen (Nur Für Fachmann Zugänglich)

    8.3 Verdichter Einstellungen (nur für Fachmann zugänglich) Verdichter Einstellungen VdA Rating Regelung Minimale Verdichterdrehzahl im Regelbetrieb VdA Rating Abtauung Maximale Verdichterdrehzahl während des Abtaubetriebes. Sensible Einstellungsparameter werden nach stromlosschalten der Regelung auf ihren Standardwert zurückgesetzt. Um das zu verhindern drücken Sie .

  • Seite 60: Expansionsventil Einstellungen (Nur Für Fachmann Zugänglich)

    8.4 Expansionsventil Einstellungen (nur für Fachmann zugänglich) Die Einstellungen für zusätzliche Expansionsventile sind auf Seite 2 und 3 abgebildet. Expansionsventil Einstellungen ExV-Startwert Startwertöffungs-Skalierung des Expansionsventils Skalierung Steigungsoffset des Startwertes. Bei negativer Steigung wird der Startwert ExV Startwertoffset mit höherer Verdampfungstemperatur (ausgehend von 0°C) reduziert. ExV Einfluss IHXout Direkter Einfluss des IHXout auf Expansionsventil Öffnungswinkel ExV Einfluss PID-SG1...
  • Seite 61 PID-SG1 PID1 Regelungsintervall Periodendauer PID-SG1 Regelgröße Sollvorgabe PID SG1 PID-SG1 KP KP Einfluss für PID SG1 PID-SG1 Einfluss SG1 Einfluss SG1 auf PID SG1 PID-SG1 Einfluss HG Einfluss HG auf PID SG1 PID-SG1 Einfluss HG Einfluss HG auf PID SG1 PID-SG1 Einfluss Einfluss IHXout auf PID SG1 IHXout...

  • Seite 62: Energiequelle Einstellungen (Nur Für Fachmann Zugänglich)

    8.5 Energiequelle Einstellungen (nur für Fachmann zugänglich) Energiequellen Einstellungen Der Energiequellentyp wird durch DIP Switch Einstellungen am Energiequellentyp Kätlekreisregler definiert EQM Rating Max Maximale Ventilator Drehzahl EQM Rating Max Maximale Ventilator Drehzahl im Silent Mode Silentmode EQM Ration Y1 Basis Drehzahl des Ventilators bei 2kW Kälteleistung (@2kW) EQM Ration Y2 Basis Drehzahl des Ventilators bei 10kW Kälteleistung...
  • Seite 63 Abtaufreigabe VD Maximale Verdampfungstemperatur für eine Abtaufreigabe Temp Abweichung der zwischen tatsächlicher Verdampfungstemperatur und Abtaueinleitung simulierter Verdampfungstemperatur ab der eine Abtauung eingeleitet deltaT werden kann. Vorregelzeit EqM Zeit bis die Basisdrehzahl bei kritischen Wetterbedingungen erreicht wird. Nachheizzeit Nachheizzeit des Heizbandes nach Abtauung Heizband Abtauendtemp.

  • Seite 64: Wärmeabgabe Einstellungen (Nur Für Fachmann Zugänglich)

    8.6 Wärmeabgabe Einstellungen (nur für Fachmann zugänglich) Wärmeabgabe Einstellungen Regelung der Umwälzpumpe nach: Pumpe Regelungstyp Temperaturspreizung Drehzahl (fixe Drehzahl wird eingestellt) Leistung Ladepumpe Maximale Leistungsaufnahme der Umwälzpumpe für Statistik Stand: August 2025 Stand: November 2021...

  • Seite 65: Softwareupdate Kältekreis (Nur Für Fachmann Zugänglich)

    8.7 Softwareupdate Kältekreis (nur für Fachmann zugänglich) In diesem Menü kann die Kältekreissoftware des ARC upgedatet werden. Zuvor muss die Software in der Betriebssoftware des Gerätes abgelegt werden. Energiequellen Einstellungen - Abbruch (Softwareupdate wird abgebrochen) Flashtool Befehl - Bereit - Start Download (Download für Softwareupdate wird gestartet) Stand: August 2025 Stand: November 2021...

  • Seite 66: Silentmode Einstellungen (Nur Für Fachmann Zugänglich)

    8.8 Silentmode Einstellungen (nur für Fachmann zugänglich) Im Silentmode werden Verdichterdrehzahl und Ventilatordrehzahl begrenzt um den Schallpegel für gewisse Tageszeiten (z.B. Nacht) zu reduzieren. Im Silentmode reduziert sich Leistung und Effizienz der Wärmepumpe daher ist standardmäßig kein Silentmode konfiguriert. Zeitschaltuhren werden wie folgt parametriert: Wählen Sie den Wochentag an dem sie Einstellungen der Zeitschaltuhr vornehmen wollen Sie können 2 Zeitabschnitte konfigurieren (Zeit 1 und Zeit 2), für welche Sie die gewünschte Betriebsart auswählen können.

  • Seite 67: Allgemeine Informationen

    8.9 Allgemeine Informationen In den allgemeinen Informationen des Wärmepumpen Moduls ist der aktuelle Betriebszustand im Vergleich zu den angeforderten Sollwerten dargestellt. Stand: August 2025 Stand: November 2021...

  • Seite 68: Verdichter Informationen

    8.10 Verdichter Informationen Die Verdichter Informationen zeigen alle relevanten Messwerte und Sollwerte, sowie den vom Betriebsfenster vorgegebenen Drehzahlbereich. Auf der zweiten Seite finden sich aktuelle Statusmeldungen des Frequenzumformers, sowie der Regelstatus des Verdichters. Stand: August 2025 Stand: November 2021...

  • Seite 69: Expansionsventil Informationen

    8.11 Expansionsventil Informationen Stand: August 2025 Stand: November 2021...

  • Seite 70: Energiequellenmotor Informationen

    8.12 Energiequellenmotor Informationen Stand: August 2025 Stand: November 2021...

  • Seite 71: Wärmeabgabe Informationen

    8.13 Wärmeabgabe Informationen Stand: August 2025 Stand: November 2021...

  • Seite 72: Arc Software Informationen

    8.14 ARC Software Informationen Stand: August 2025 Stand: November 2021...

  • Seite 73: Statistik Informationen

    8.15 Statistik Informationen Im Statistikmenü des Wärmepumpenmenüs werden sämtliche relevanten Statistiken über Energieverbrauch, Energieabgabe, Schaltzyklen und Betriebsstunden aufgezeichnet. Aufteilung: Seite 1 Gesamtstatistik des Wärmepumpen Moduls Seite 2 Statistik Brauchwasserbetrieb Seite 3 Statistik Heizbetrieb Seite 4 Statistik Abtaubetrieb Seite 5 Statistik Ladepumpe Seite 6 Statistik zweiter Wärmeerzeuger (z.B.

  • Seite 74: Puffermodul

    9 Puffermodul Im Puffermodul finden sich sämtliche Daten, Parameter und Statistiken, die den Pufferspeicher betreffen. Puffermodul Angeforderte Vorlauftemperatur Entspricht der von einem übergeordneten Modul (z.B. Heizkreis) angeforderten Vorlauftemperatur Angeforderte Rücklauftemperatur Entspricht der von einem übergeordneten Modul (z.B. Heizkreis) angeforderten Rücklauftemperatur Angeforderte Anforderung Entspricht der von einem übergeordneten Modul (z.B.
  • Seite 75 Automatik (Betriebsart wird von der global eingestellten Betriebsart überschrieben) Frostschutz (Es wird nur noch der Frostschutz gewährleistet) Manuell (Aktoren z.B. Pumpen können händisch geschalten werden) Aus (Puffer erzeugt keine Anforderung / Frostschutz wird nicht gewährleistet) Puffer Menüleiste Einstellungen Sämtliche Einstellungen und Parameter zum Puffermodul Statistik Statistische Aufzeichnungen des Puffermodul Handbetrieb...

  • Seite 76: Puffer Handbetrieb

    9.1 Puffer Handbetrieb Falls eine Ladepumpe bzw. ein Ladeventil für die Pufferbeladung verwendet wird, kann hier ein Relaistest durchgeführt werden. Die Einstellung wird zurückgesetzt, sobald der Bildschirm verlassen wird, außer die Betriebsart steht auf Manuell. Stand: August 2025 Stand: November 2021...

  • Seite 77: Puffer Einstellungen

    9.2 Puffer Einstellungen Puffer Einstellungen Seite 1 Gleitend (Anforderung und Solltemperaturen werden von Puffertyp nachgeschaltetem Heizkreis übernommen) (nur für Fachmann Statisch (Puffer generiert eigene Anforderungen zugänglich) Solltemperaturen, dabei werden fixe Solltemperaturen eingestellt) Bei statischem Puffer: Vorlauf-Solltemperatur des Pufferspeichers nachder die Vorlauftemperatur der Wärmepumpe geregelt wird. Solltemperatur gleitendem Puffer:...
  • Seite 78 (nur für Fachmann zugänglich) PV Betrieb Temperaturerhöhung Solltemperaturerhöhung bei PV Eintrag (nur für Fachmann zugänglich) Ladespreizung Maximale Ladespreizung um gewünschte Vorlauftemperatur zu erreichen. (nur für Fachmann zugänglich) Überhöhung der Anforderungs- Die Solltemperaturen aus den Heizkreisen werden um den eingestellten temperatur Wert erhöht.
  • Seite 79 Ladepumpe Nachlaufzeit der Ladepumpe nach Erreichen der Anforderung. Nachlaufzeit (nur für Fachmann zugänglich) Wird vom Mastermodul nicht genügend Temperatur bereitgestellt, so wird Abnahmesperre aktiv die Anforderung des Puffers beendet. In der Regel nur für Speicher in Serie (nur für Fachmann zugänglich) interessant.

  • Seite 80: Heizkreis Modul

    10 Heizkreis Modul Im Heizkreismodul finden sich sämtliche Daten, Parameter und Statistiken, die den Heizkreis betreffen. Heizkreismodul Angeforderte Vorlauftemperatur Entspricht der erzeugten Soll Vorlauftemperatur Angeforderte Rücklauftemperatur Entspricht der erzeugten Soll Rücklauftemperatur Angeforderte Anforderung Entspricht der erzeugten Anforderung Keine Anforderung Heizen Kühlen Betriebsart Aus (Heizkreis erzeugt keine Anforderung / Frostschutz wird nicht...
  • Seite 81 Manuell (Aktoren z.B. Pumpen können händisch geschalten werden) Party (Temperatur wird für eine definierte Dauer erhöht) Absenk-Betrieb (Temperatur wird abgesenkt) Automatik (Betriebsart wird von der global eingestellten Betriebsart überschrieben) Kühlen (Oberhalb einer einstellbaren Außentemperatur startet die Kühlung) Estrichprogramm (Ausheizprogramm um Estrich zu trocknen) Sommerbetrieb (Es wird keine Heiz- oder Kühlanforderung generiert / außer die Außentemperatur fällt unter 5°C) Solltemperatur Offset...

  • Seite 82: Heizkreis Handbetrieb

    10.1 Heizkreis Handbetrieb Falls eine Heizkreispumpe und/oder ein Mischer verwendet wird, kann hier ein Relaistest durchgeführt werden. Die Einstellung wird zurückgesetzt sobald der Bildschirm verlassen wird, außer die Betriebsart steht auf Manuell. Stand: August 2025 Stand: November 2021...

  • Seite 83: Heizkreis Einstellungen

    10.2 Heizkreis Einstellungen Heizkreis Einstellungen Seite 1 Hydraulische Direkter Kreis (ohne Mischer): Anbindung Mischerkreis (nur für Fachmann zugänglich) Zeitbetrieb (Pumpe läuft im Zeitbetrieb dauernd) Heizkreis Betriebsart Intervallbetrieb (Pumpe pulsiert im Zeitbetrieb / 20min Ein und (nur für Fachmann 30min Aus) -> Bei Auswahl Mischer ist ein Intervallbetrieb nicht zugänglich) möglich Heizen...
  • Seite 84 Außentemperaturschwelle über Automatikbetrieb Sommerbetrieb Sommerbetrieb gewechselt wird. Sommerbetrieb eine Umschalttemp. Heizanforderung ausgeschlossen. Abnahmesperre Wird vom Mastermodul (üblicherweise Puffer) nicht genügend Temperatur aktivieren bereitgestellt, so wird die Anforderung im Heizkreis beendet. (nur für Fachmann zugänglich) Während des Brauchwasserbetriebs wird die Anforderung des Heizkreises Brauchwassersperre gesperrt (bei Kombispeicher interessant).
  • Seite 85 PV Betrieb Temperaturerhöhung Solltemperaturerhöhung bei PV Eintrag (nur für Fachmann zugänglich) Kühlbetrieb Überschreitet die Außentemperatur diese Umschalttemperatur in der Umschalttemp. Betriebsart Kühlen, so können Kühlanforderungen generiert werden. (nur für Fachmann zugänglich) Kühlbetrieb Rücklaufsolltemp. Rücklaufsolltemperatur im Kühlbetrieb (Achtung: Taupunkt beachten!) (nur für Fachmann zugänglich) Bei mehreren Modulen die parallel einen Wärmeerzeuger (Wärmepumpen Anforderungspriorität...
  • Seite 86 Heizkreis Einstellungen Seite 3 Ferienbetrieb aktivieren (in dieser Zeit wird nur der Frostschutz Ferienbetrieb gewährleistet). Kann auch global für alle Module als Betriebsart eingestellt werden. Anzahl der nächsten Tage an denen das Haus / Wohneinheit nicht bewohnt Feriendauer wird. Mit Raumeinfluss Bei Verwendung eines Raumtemperatursensors, kann dieser hier aktiviert (nur für Fachmann werden.
  • Seite 87 Heizkreis Einstellungen Seite 4 (Mischereinstellungen) Mischer invertieren Wird der Mischer elektrisch falsch angeschlossen, so kann das hier korrigiert (nur für Fachmann werden zugänglich) Verstärkungsfaktor KP KP Anteil des Mischer PID Reglers (nur für Fachmann zugänglich) Integralanteil KI KI Anteil des Mischer PID Reglers (nur für Fachmann zugänglich) Dämpfung KD...
  • Seite 88 Heizkreis Einstellungen Seite 5 (Estrichausheizprogram) Starttemperatur Nach Erreichen der Starttemperatur im Rücklauf wird das Ausheizprogramm (nur für Fachmann gestartet. zugänglich) Max Temperatur Maximale Rücklauftemperatur auf die der Estrich geheizt werden soll (nur für Fachmann zugänglich) Aufheizzeit Zeitdauer in der die Soll-Temperatur auf Max Temperatur erhöht wird (nur für Fachmann zugänglich) Verweilzeit...
  • Seite 89 Heizkreis Einstellungen Seite 6 (Statistik) Pumpenleistung Aufnahmeleistung der Heizkreispumpe (falls vorhanden) für Statistik (nur für Fachmann zugänglich) Mischerleistung Aufnahmeleistung des Mischermotors (falls vorhanden) für Statistik (nur für Fachmann zugänglich) Heizkreis Einstellungen Menüleiste Zeitprogramm Im Zeitprogramm des Heizkreises können Zeiten mit unterschiedlichen Betriebsarten definiert werden.

  • Seite 90: Heizkreis Zeitprogramm

    10.2.1 Heizkreis Zeitprogramm Zeitschaltuhren werden wie folgt parametriert: Wählen Sie den Wochentag an dem sie Einstellungen der Zeitschaltuhr vornehmen wollen Sie können 2 Zeitabschnitte konfigurieren (Zeit 1 und Zeit 2), für welche Sie die gewünschte Betriebsart auswählen können. Außerhalb der Zeitabschnitte kann ebenso eine Betriebsart ausgewählt werden Falls die Konfiguration für alle Wochentage übernommen werden soll, drücken Sie den dafür vorgesehenen Button Um das Zeitprogramm auf Standard zurückzusetzen wählen Sie den vorgesehenen Button...

  • Seite 91: Heizkreis Heizkurve

    10.2.2 Heizkreis Heizkurve Die Heizkurve definiert die Abhängigkeit der (Vorlauf)-Solltemperatur des Heizkreises zur Außentemperatur. Je geringer die Außentemperatur desto höhere Heizwassertemperaturen werden benötigt, um das Gebäude zu beheizen. Die Abhängigkeit wird durch 2 Punkte definiert: Links: Vorlauf-Solltemperatur bei +22°C Außentemperatur Rechts: Vorlauf-Solltemperatur bei -22°C Außentemperatur Stand: August 2025...

  • Seite 92: Brauchwasser Modul

    11 Brauchwasser Modul Im Brauchwassermodul finden sich sämtliche Daten, Parameter und Statistiken, die die Brauchwasserbereitung betreffen. Brauchwassermodul Angeforderte Vorlauftemperatur Entspricht der erzeugten Soll Vorlauftemperatur Angeforderte Rücklauftemperatur Entspricht der erzeugten Soll Rücklauftemperatur Angeforderte Anforderung Entspricht der erzeugten Anforderung Keine Anforderung Brauchwasser Betriebsart Automatik (Betriebsart wird von der global eingestellten Betriebsart überschrieben)
  • Seite 93 Manuell (Aktoren z.B. Pumpen können händisch geschalten werden) Aus (Brauchwassermodul erzeugt keine Anforderung / Frostschutz wird nicht gewährleistet) Brauchwasser Menüleiste Einstellungen Sämtliche Einstellungen und Parameter zum Brauchwassermodul Statistik Statistische Aufzeichnungen des Brauchwassermodul Handbetrieb Hier können manuell Aktoren geschalten werden Brauchwasser-Booster Mit Klick auf den Brauchwasser-Booster wird unabhängig vom eingestellten Zeitprogramm das Brauchwasser beheizt.

  • Seite 94: Brauchwasser Handbetrieb

    11.1 Brauchwasser Handbetrieb Falls ein Umschaltventil/Ladepumpe, eine Frischwasserpumpe oder eine Zirkulationspumpe für die Brauchwasserbeladung verwendet wird, kann hier ein Relaistest durchgeführt werden. Die Einstellung wird zurückgesetzt sobald der Bildschirm verlassen wird, außer die Betriebsart steht auf Manuell. Stand: August 2025 Stand: November 2021...

  • Seite 95: Brauchwasser Einstellungen

    11.2 Brauchwasser Einstellungen Brauchwasser Einstellungen Seite 1 Register (klassischer Boiler mit Heizwendel oder Hygienespeicher (Pufferspeicher mit Trinkwasserwendel)) Durchfluss (Beheizung des Wärmwasser direkt im Durchflussprinzip Warmwasser Typ ohne Speicher -> für Wärmepumpen nicht empfohlen) (nur für Fachmann zugänglich) Speicher (Speicher mit externer Warmwasserbereitung) Puffer mit FWS (Pufferspeicher mit Frischwassersystem) Frischwassersystem (separates Frischwassersystem) Soll Temperatur...
  • Seite 96 Ladespreizung Maximale Ladespreizung um gewünschte Vorlauftemperatur zu erreichen. PV Betrieb Temperaturerhöhung Solltemperaturerhöhung bei PV Eintrag (nur für Fachmann zugänglich) Eco Betrieb Temperaturabsenkung Betrieb (nur aktivem Puffer Temperaturabsenkung Zeitprogramm) (nur für Fachmann zugänglich) Brauchwasser Einstellungen Seite 2 Laufzeit Umschaltventil / Dauer bis das Umschaltventil geschalten hat bzw. Nachlaufzeit bei Nachlaufzeit Verwendung einer Umwälzpumpe (nur für Fachmann...
  • Seite 97 Modulen (Heizkreis, Puffer, usw.) hat das Brauchwassermodul unabhängig davon immer die höchste Priorität. Ladezeiten aktiv Zeitprogramm für Brauchwasserbetrieb freischalten (nur für Fachmann zugänglich) Heizkreisabnahme Hier können die Heizkreise während einer Brauchwasseranforderung sperren gesperrt werden. Achtung: Um die Funktion zu aktivieren muss im jeweiligen (nur für Fachmann zugänglich) Heizkreis die Brauchwasserabnahmesperre aktiviert werden!
  • Seite 98 Legionellen Start Uhrzeit an dem das Legionelleschutzprogramm wöchentlich abgefahren werden soll Legionellen Solltemperatur Vorlauf-Solltemperatur im Legionellenbetrieb (nur für Fachmann zugänglich) Legionellen Anforderung wird an Wärmepumpe weitergeleitet, sobald der obere Einschalthysterese Brauchwasserfühler, Vorlauf-Solltemperatur (nur für Fachmann Brauchwasserspeichers, um die Einschalthysterese unterschritten hat. zugänglich) Legionellen Legionellen...
  • Seite 99 Solltemperatur wenn Solareinfluss aktiv (nur für Fachmann zugänglich) Aufnahmeleistung Umschaltventil / Aufnahmeleistung des Umschaltventils bzw. der Ladepumpe für Statistik Ladepumpe (nur für Fachmann zugänglich) Aufnahmeleistung Zirkulationspumpe Aufnahmeleistung der Zirkulationspumpe für Statistik (nur für Fachmann zugänglich) Aufnahmeleistung Frischwasserpumpe Aufnahmeleistung der Frischwasserpumpe für Statistik (nur für Fachmann zugänglich) Brauchwasser Einstellungen Menüleiste...

  • Seite 100: Brauchwasser Zeitprogramm

    11.2.1 Brauchwasser Zeitprogramm Zeitschaltuhren werden wie folgt parametriert: Wählen Sie den Wochentag an dem sie Einstellungen der Zeitschaltuhr vornehmen wollen Sie können 2 Zeitabschnitte konfigurieren (Zeit 1 und Zeit 2), für welche Sie die gewünschte Betriebsart auswählen können. Außerhalb der Zeitabschnitte kann ebenso eine Betriebsart ausgewählt werden Falls die Konfiguration für alle Wochentage übernommen werden soll, drücken Sie den dafür vorgesehenen Button Um das Zeitprogramm auf Standard zurückzusetzen wählen Sie den vorgesehenen Button...

  • Seite 101: Zirkulationseinstellungen

    11.2.2 Zirkulationseinstellungen Zirkulationseinstellungen Zirkulationspumpe Ist eine Zirkulationspumpe vorhanden muss dies hier aktiviert werden vorhanden (nur für Fachmann zugänglich) - Zeitbetrieb (Zirkulationspumpe läuft nach Zeitprogram) - Anforderung (Zirkulationspumpe wird mit Strömungsschalter aktiviert Zirkulationsmodus und läuft eine bestimmte Zeit nach (nur bei Frischwassersystem möglich) (nur für Fachmann zugänglich) - Dauerbetrieb Temperaturüberwachung...
  • Seite 102 Zirkulationseinstellungen Menüleiste Zirkulation Zeitprogramm Im Zirkulation Zeitprogramm können Zeiten mit unterschiedlichen Betriebsarten definiert werden. Stand: August 2025 Stand: November 2021...
  • Seite 103 11.2.2.1 Zirkulation Zeitprogramm Zeitschaltuhren werden wie folgt parametriert: Wählen Sie den Wochentag an dem sie Einstellungen der Zeitschaltuhr vornehmen wollen Sie können 2 Zeitabschnitte konfigurieren (Zeit 1 und Zeit 2), für welche Sie die gewünschte Betriebsart auswählen können. Außerhalb der Zeitabschnitte kann ebenso eine Betriebsart ausgewählt werden Falls die Konfiguration für alle Wochentage übernommen werden soll, drücken Sie den dafür vorgesehenen Button Um das Zeitprogramm auf Standard zurückzusetzen wählen Sie den vorgesehenen Button...

  • Seite 104: Solar Modul

    12 Solar Modul Im Solarmodul finden sich sämtliche Daten, Parameter und Statistiken, die die thermische Solaranlage betreffen. Solarmodul Betriebsart Automatik (Betriebsart wird von der global eingestellten Betriebsart überschrieben) Manuell (Aktoren z.B. Pumpen können händisch geschalten werden) Aus (Brauchwassermodul erzeugt keine Anforderung / Frostschutz wird nicht gewährleistet) Solarmodul Menüleiste Einstellungen...
  • Seite 105 Handbetrieb Hier können manuell Aktoren geschalten werden Stand: August 2025 Stand: November 2021...

  • Seite 106: Solar Handbetrieb

    12.1 Solar Handbetrieb Hier können Kollektorladepumpe und Umschaltventil händisch geschalten werden. Stand: August 2025 Stand: November 2021...

  • Seite 107: Solar Einstellungen

    12.2 Solar Einstellungen Solar Einstellungen Seite 1 Soll Temperatur Die Soll Temperatur wird als Soll-Vorlauftemperatur verwendet Solarpumpe Sobald der Kollektorfühler mehr als die Einschalthysterese über Einschalthysterese Speichertemperatur liegt, wird die Solarpumpe eingeschaltet. (nur für Fachmann zugänglich) Solarpumpe Sobald Kollektorfühler weniger Ausschalt über Ausschalthysterese...
  • Seite 108 Solar Einstellungen Seite 2 (Statistik) Aufnahmeleistung Pumpenleistung Aufnahmeleistung des Solarpumpe für Statistik (nur für Fachmann zugänglich) Aufnahmeleistung Ventilleistung Aufnahmeleistung des Umschaltventils für Statistik (nur für Fachmann zugänglich) Solar Einstellungen Menüleiste Wettereinfluss (nur für Fachmann zugänglich) Wettereinfluss für thermische Solaranlage aktivieren. Stand: August 2025 Stand: November 2021...
