Hansa HVS 5.3 Betriebsanleitung Seite 2

für HVS 5.3 (G) Ölbrenner
Brenner aus unserem Hause sind Qualitätserzeugnisse. Bei fachgerechter Montage, Einregulierung und
Wartung arbeiten die Brenner auf Jahre hinaus sicher, zuverlässig und wirtschaftlich.
Vor der Montage des Brenners ist folgendes
zu beachten:
· Überprüfen Sie, ob der Wärmeerzeuger rauchgasseitig dicht ist.
· Bei gebrauchten Wärmeerzeugern müssen die Heizflächen sauber sein, um einen guten
Wirkungsgrad zu erreichen.
· Die Ölleitungen müssen absolut dicht sein und fachgerecht verlegt werden.
· Ältere Heizölfilter sind zu säubern bzw. neuen Filtereinsatz verwenden.
Kartoninhalt:
1 Ölbrenner HVS 5.3 (G)
1 Betriebsanleitung
1 Bedienungsanleitung
1 Befestigungsflansch
1 Flanschdichtung
Montage:
Als erstes ist der Kesselflansch und die Flanschdichtung (Abb. 1) an den Kessel anzubringen.
Hierfür benutzen Sie die beigefügten Schrauben und Unterlegscheiben. Der Kesselflansch ist in der
richtigen Position (Markierung „Oben") an den Kessel anzuschrauben. Der Flansch ist so konstruiert,
daß sich der Brenner leicht in den Feuerungsraum neigt. Je nach Feuerraumtiefe wird der Brenner
in den Kesselflansch geschoben und festgeklemmt.
L

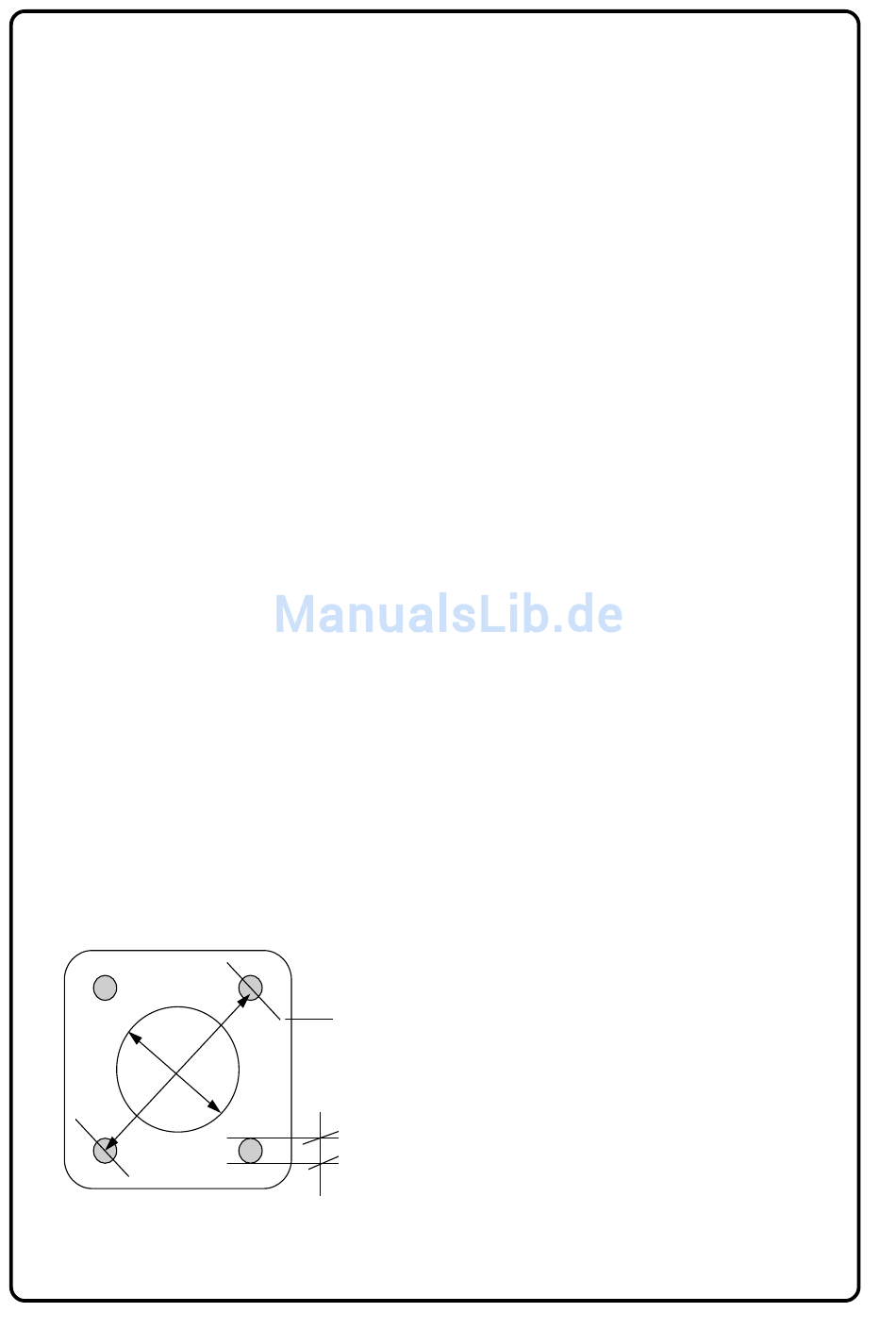

Abb.1 Flanschdichtung
Lk=150mm
L=91mm
F=8,5mm
Betriebsanleitung
L
K
F
Seite 2 von 4
1 Öldüse 0,60 / 60°
4 Befestigungsschrauben M8
mit 4 Unterlegscheiben
1 Stecker - 7polig
2 Ölschläuche 1000 mm
1 Inbusschlüssel (SW 4)
Für die weiteren Arbeiten werden die 4 Patent-
verschlußschrauben gelöst und der Brenner in
Montagestellung eingehängt. Aus der Tabelle ist
der entsprechende Wert fur die Öldüse auszuwäh-
len. Zum Einschrauben der Öldüse muß die Stau-
scheibe mit Elektrode abgezogen werden.
Nachdem die Öldüse eingesetzt wurde, wird die
Stauscheibe wieder aufgesetzt. Die Öldüse muß
fest angeschraubt sein ( SW 16; keine Zange
verwenden). Bei der Montage der Stauscheibe ist
darauf zu achten, daß die Abstände, wie sie in
Abb. 3 angegeben sind, eingehalten werden. Sind
die Ölschläuche montiert ( auf Fließrichtung
achten) und der elektrische Anschluß (Abb. 4)
hergestellt, ist der Brenner betriebsbereit.
