Rückansicht
3

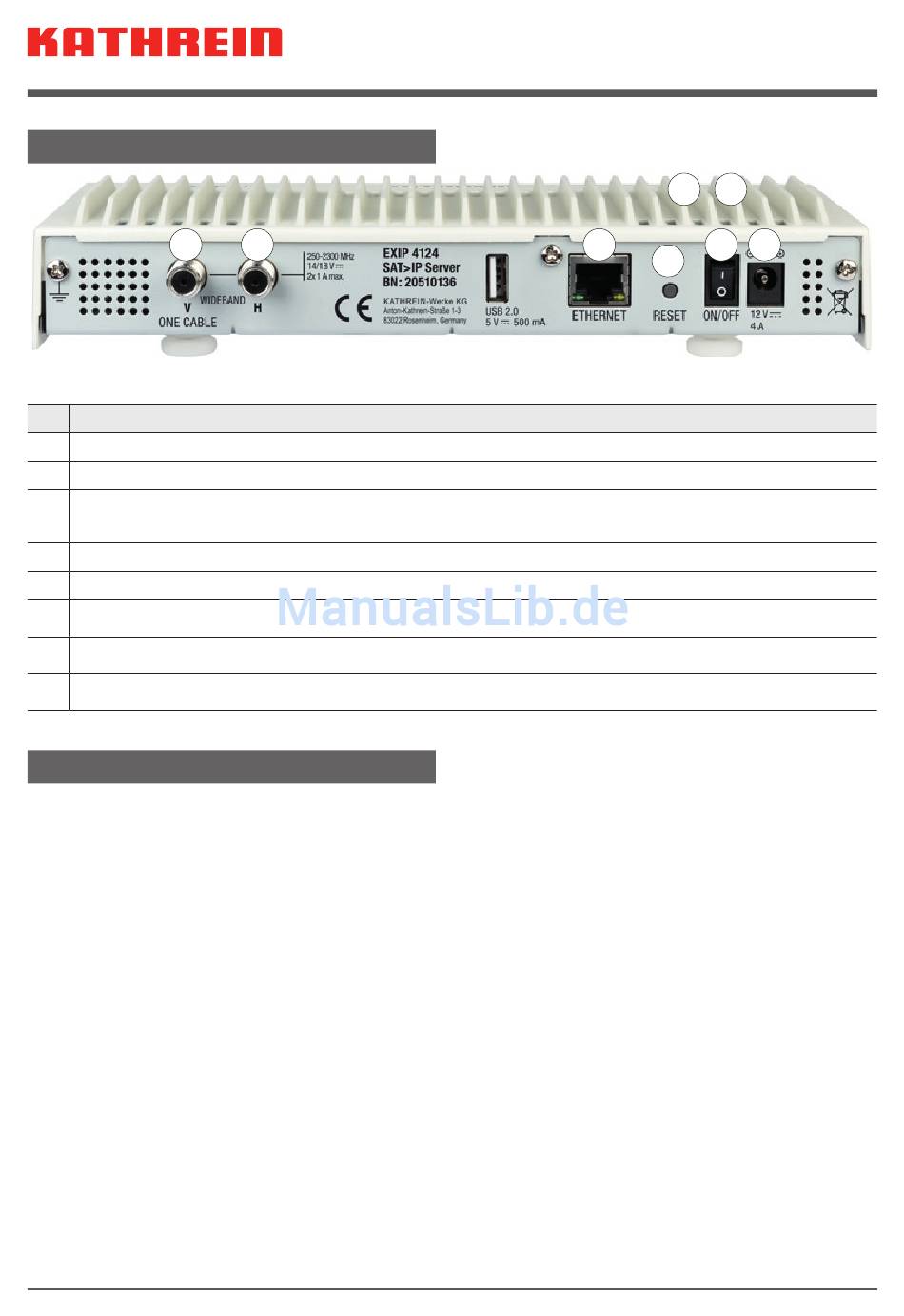

Abb. 3: EXIP 4124: Rückseite
Nr. Funktion
① Stream-LED
② Power-LED
③ RF1-Eingang V im Wideband-Mode; Einkabel-Anschluss nach EN 50494 und
EN 50607
④ RF2-Eingang H im Wideband-Mode
⑤ Ethernet-Anschluss (10/100/1000-MBit)
⑥ Reset-Taster
⑦ Ein-/Ausschalter
⑧ Netzteilanschluss (12 V/4 A)
Gerät anschließen
EXIP 4124 an einem Einkabel-Multischalter/Einkabel-LNB anschließen
1. RF1-Anschluss mit einem Einkabel-Multischalter oder Einkabel-LNB verbinden.
2. Gerät mit einem Ethernet-Kabel an den Router anschließen. Im Normalfall vergibt der
Router (z. B. FRITZ!Box) automatisch eine IP-Adresse.
3. Netzteil am EXIP 4124 anschließen.
4. Netzteil an die Netzspannung anschließen.
5. Gerät einschalten.
➯ Die Power-LED leuchtet. Die Netzwerkverbindung wird hergestellt. Nachdem die
Verbindung hergestellt wurde, leuchtet die blaue Stream-LED.
Standardmäßig ist unter LNB-Einstellung OneCable eingestellt. Ist der EXIP 4124 an einem
EN 50607 (SCD2)-fähigen Gerät angeschlossen, sind keine weiteren Einstellungen not-
wendig.
Wenn der EXIP 4124 an einem Gerät angeschlossen ist, das nur den Standard EN 50494
unterstützt:
● Im Web-Interface unter LNB-Einstellungen OneCable einstellen, siehe Web-Interface
bedienen, S. 6.
● Die jeweiligen Userbandfrequenzen eintragen; siehe dazu die Anleitung für das Web
User Interface des EXIP 4124.
