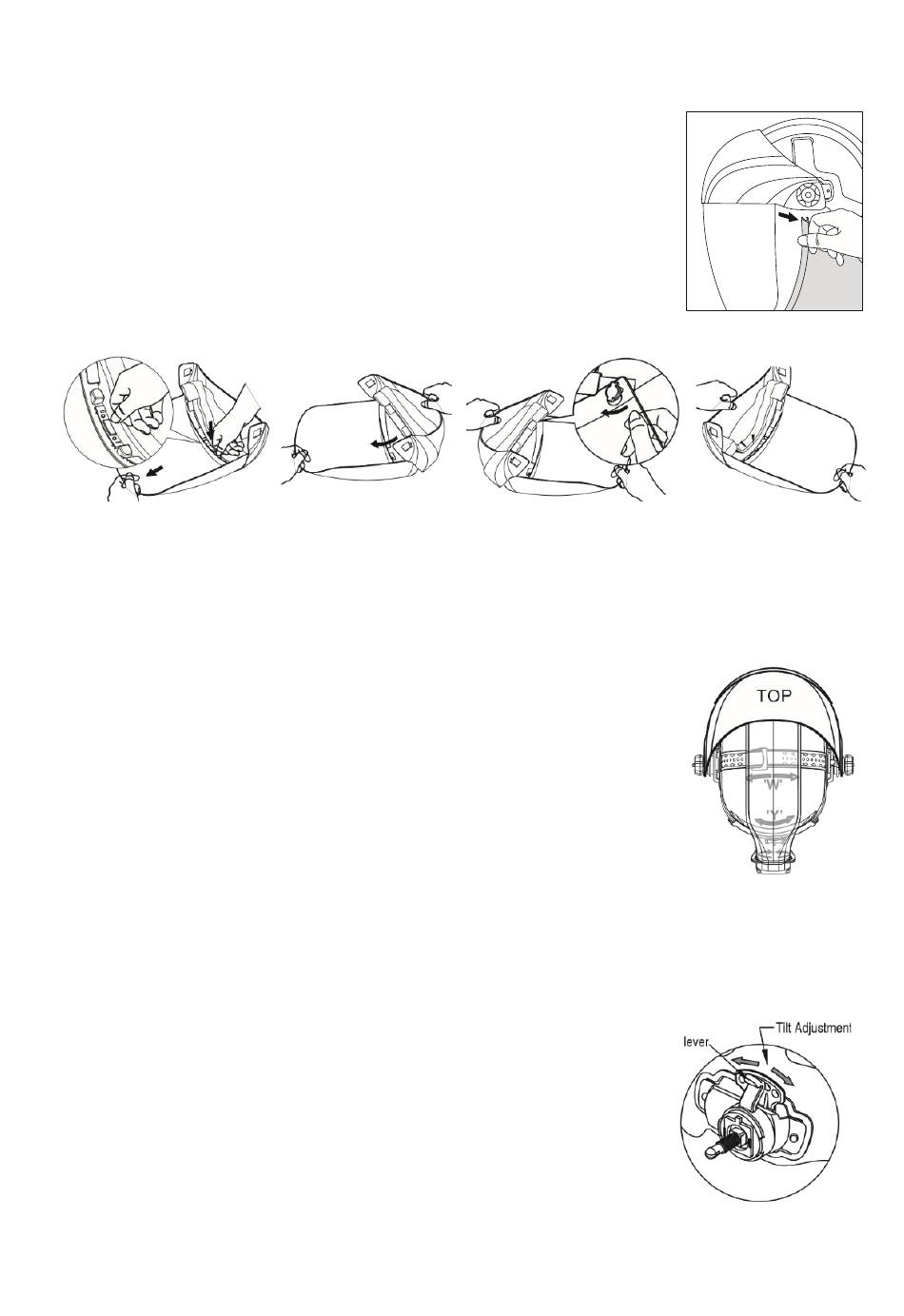

ASSEMBLAGE/DÉASSEMBLAGE DE LA LENTILLE DE L'ÉCRAN
Pour démonter la lentille de la visière, retirez d'abord le manchon de
la lentille (voir fig. 1a) et retirez également le serre-tête de la visière.
Appuyez sur le relief indiqué par la flèche dans la fig. 1b et faites
pivoter la lentille dans le sens indiqué dans la fig. 1c.
Pour assembler la visière, alignez d'abord les trous situés des deux
côtés de la visière sur les reliefs de la coque de la visière, comme
indiqué sur la figure 2a, puis tournez la visière vers l'intérieur jusqu'à
ce qu'elle s'enclenche (voir fig. 2b).
Fig. 1b
• AJUSTEMENT DE LA COIFFANTE
• La circonférence totale du casque peut être augmentée ou réduite
en tournant le bouton situé à l'arrière du casque. (Voir le réglage «
Y » dans la fig. 3). Cette opération peut être effectuée tout en
portant la visière et permet de régler la tension adéquate pour
maintenir la visière fermement sur la tête sans qu'elle soit trop
serrée.
• Si le casque est trop haut ou trop bas sur votre tête, ajustez la
sangle qui passe au-dessus de votre tête. Pour ce faire, libérez
l'extrémité de la bande en poussant la goupille de verrouillage
hors du trou dans la bande. Faites glisser les deux parties de la bande
pour augmenter ou réduire la largeur selon vos besoins, puis enfoncez
la goupille de verrouillage dans le trou le plus proche. (Voir réglage «
W » dans la fig. 3).
• Testez l'ajustement du casque en soulevant et en rabattant la visière.
• RÉGLAGE DE LA POSITION DE L'ANGLE DE VISION
• INCLINAISON : Le réglage de l'inclinaison se trouve sur le côté
droit de la visière. Desserrez l'écrou bloquant droit et poussez
l'extrémité supérieure du levier de réglage vers l'extérieur jusqu'à
ce que la languette d'arrêt du levier dépasse des encoches.
Tournez ensuite le levier vers l'avant ou vers l'arrière jusqu'à la
position d'inclinaison souhaitée, sans avoir à retirer le joint facial.
La butée s'enclenche automatiquement à nouveau fig.4 lorsqu'elle
est relâchée, verrouillant la visière en position (voir fig.4).
FACIAL
Fig.1c
RÉGLAGE DU CASQUE
38
Fig. 2a
Fig. 1a
Fig.2b
Fig. 3
Fig. 4
