FÜR DIE AIRFED VERSION, VORBEREITET FÜR
DEN EINSATZ MIT OPERATOR PAPR

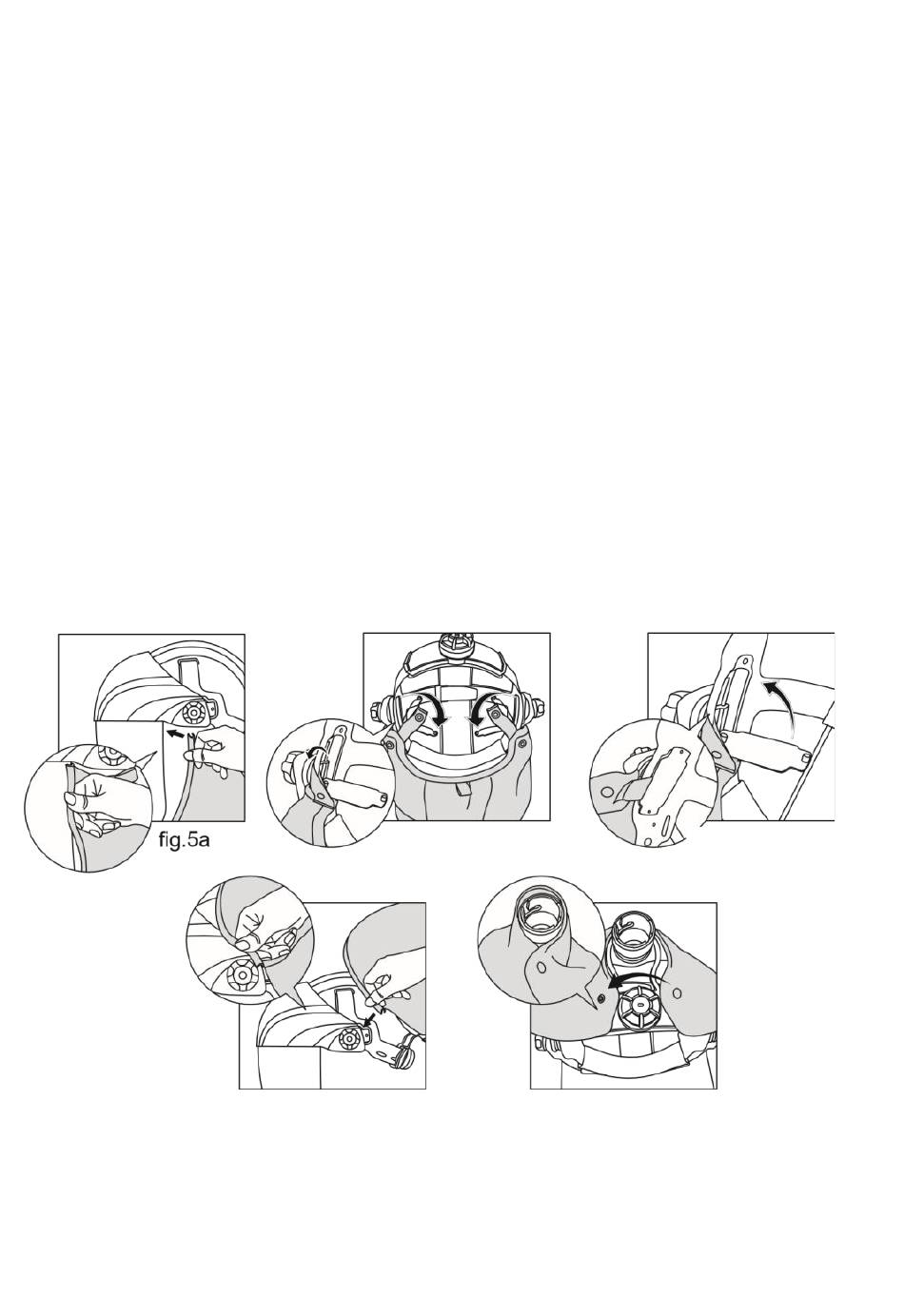

MONTAGE DER HÜLSE UND DER VERLÄNGERTEN HAUBE
• MONTAGE DER HÜLSE
Schritt 1: Setzen
Gesichtsschutzscheibe ein. Drücken Sie mit dem Daumen auf den Rand der
Dichtungsschicht, damit sie in der Gesichtsschutzscheibe einrastet (siehe Abb. 5a).
Schritt 2: Lösen Sie die Druckknöpfe an der Innenseite der Kopfbedeckung. Führen Sie
das elastische Band durch die Schnalle und verbinden Sie die Knöpfe am Band. (Siehe
Abb. 5b).
Schritt 3: Befestigen Sie die Druckknöpfe an der Kopfbedeckung sicher. (Siehe Abb. 5c).
• MONTAGE DER VERLÄNGERTEN HAUBE
Schritt 1: Führen
Gesichtsschutzschale ein. Drücken Sie mit dem Daumen auf den Rand der
Dichtungsschicht, damit sie in der Gesichtsschutzschale einrastet (siehe Abb. 6a).
Schritt 2: Schließen Sie den Knopf an der Rückseite der verlängerten Haube (siehe Abb.
6b).
EINHEITEN
Sie die U-förmige
Sie die U-förmige
Abb. 5b
Abb. 6a
Abb. 6a
Dichtungsschicht
Dichtungsschicht
Abb. 6b
Abb. 6b
24
in den Rand
in den Rand
Abb. 5c
der
der
