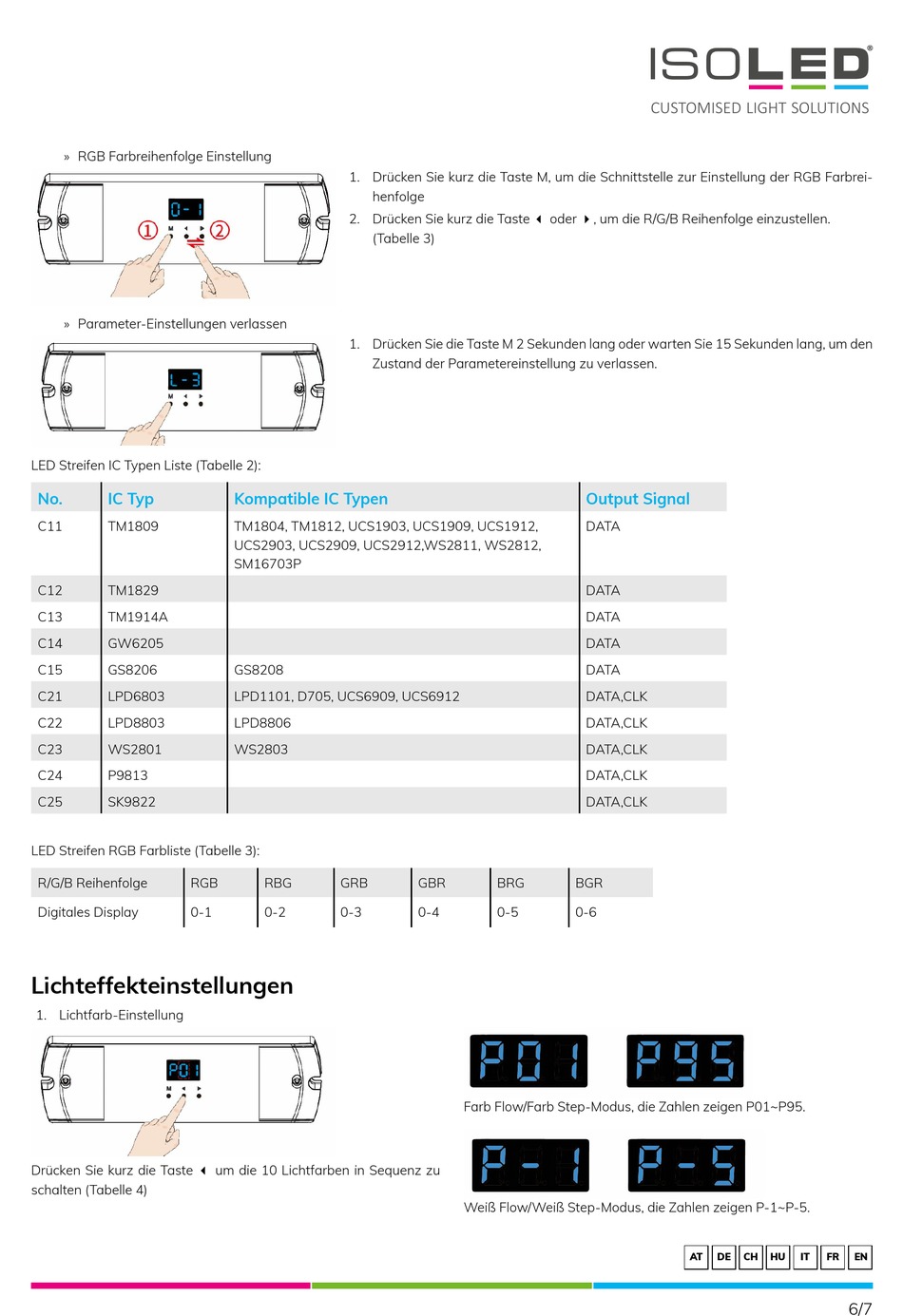

Output Signal; Lichteffekteinstellungen - Isoled Spi-Led-Controller Bedienungsanleitung

» RGB Farbreihenfolge Einstellung
» Parameter-Einstellungen verlassen
LED Streifen IC Typen Liste (Tabelle 2):
No. IC Typ
C11 TM1809
C12 TM1829
C13 TM1914A
C14 GW6205
C15 GS8206
C21 LPD6803
C22 LPD8803
C23 WS2801
C24 P9813
C25 SK9822
LED Streifen RGB Farbliste (Tabelle 3):
R/G/B Reihenfolge RGB
Digitales Display 0-1

Lichteffekteinstellungen

1. Lichtfarb-Einstellung
Drücken Sie kurz die Taste  um die 10 Lichtfarben in Sequenz zu
schalten (Tabelle 4)
1. Drücken Sie kurz die Taste M, um die Schnittstelle zur Einstellung der RGB Farbrei-
henfolge
2. Drücken Sie kurz die Taste  oder , um die R/G/B Reihenfolge einzustellen.
(Tabelle 3)
1. Drücken Sie die Taste M 2 Sekunden lang oder warten Sie 15 Sekunden lang, um den
Zustand der Parametereinstellung zu verlassen.
Kompatible IC Typen
TM1804, TM1812, UCS1903, UCS1909, UCS1912,
UCS2903, UCS2909, UCS2912,WS2811, WS2812,
SM16703P
GS8208
LPD1101, D705, UCS6909, UCS6912
LPD8806
WS2803
RBG GRB
0-2 0-3

Output Signal

DATA
DATA
DATA
DATA
DATA
DATA,CLK
DATA,CLK
DATA,CLK
DATA,CLK
DATA,CLK
GBR BRG BGR
0-4 0-5 0-6
Farb Flow/Farb Step-Modus, die Zahlen zeigen P01~P95.
Weiß Flow/Weiß Step-Modus, die Zahlen zeigen P-1~P-5.
