Push Switch

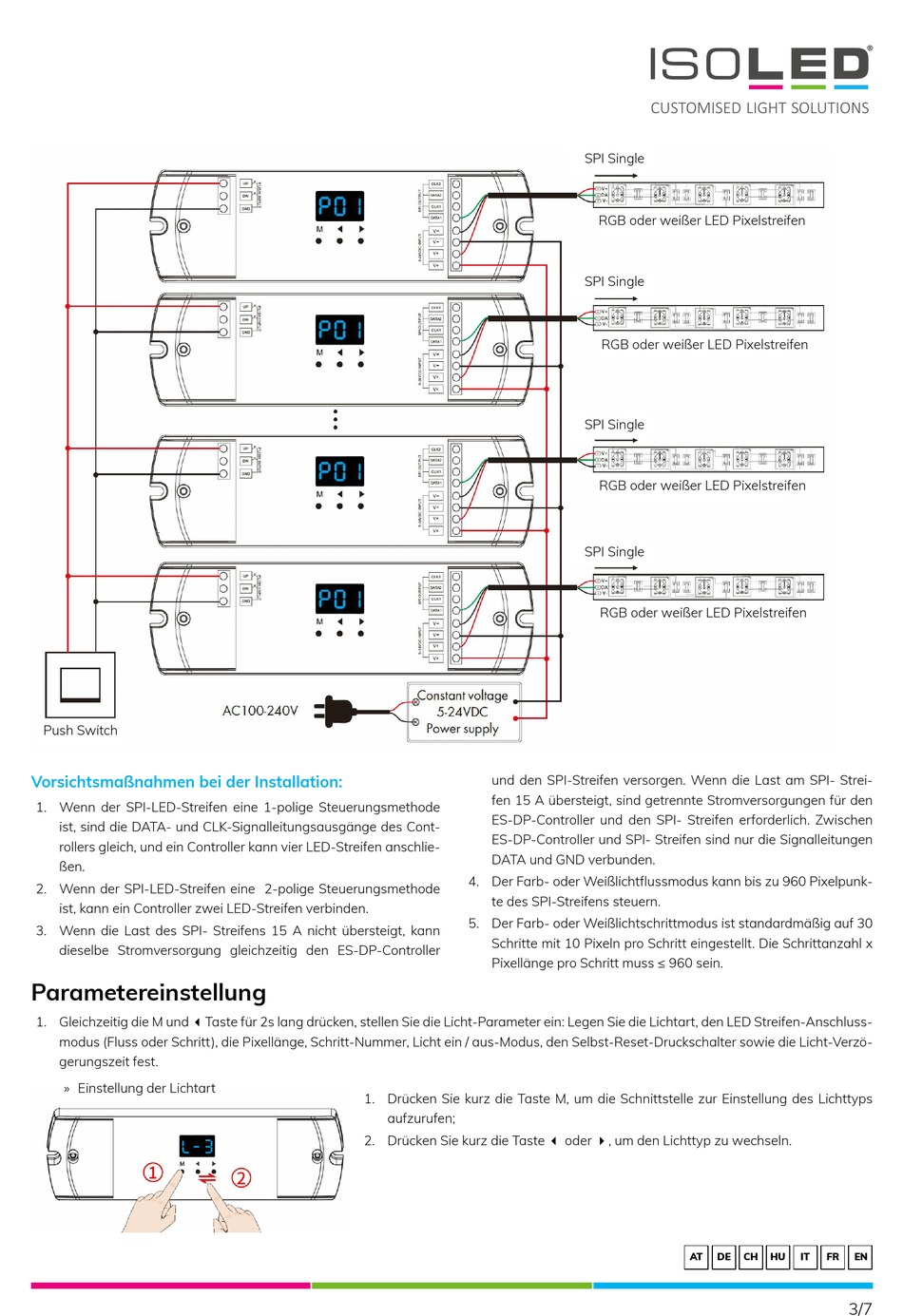

Vorsichtsmaßnahmen bei der Installation:
1. Wenn der SPI-LED-Streifen eine 1-polige Steuerungsmethode
ist, sind die DATA- und CLK-Signalleitungsausgänge des Cont-
rollers gleich, und ein Controller kann vier LED-Streifen anschlie-
ßen.
2. Wenn der SPI-LED-Streifen eine 2-polige Steuerungsmethode
ist, kann ein Controller zwei LED-Streifen verbinden.
3. Wenn die Last des SPI- Streifens 15 A nicht übersteigt, kann
dieselbe Stromversorgung gleichzeitig den ES-DP-Controller

Parametereinstellung

1. Gleichzeitig die M und Taste für 2s lang drücken, stellen Sie die Licht-Parameter ein: Legen Sie die Lichtart, den LED Streifen-Anschluss-
modus (Fluss oder Schritt), die Pixellänge, Schritt-Nummer, Licht ein / aus-Modus, den Selbst-Reset-Druckschalter sowie die Licht-Verzö-
gerungszeit fest.
» Einstellung der Lichtart
und den SPI-Streifen versorgen. Wenn die Last am SPI- Strei-
fen 15 A übersteigt, sind getrennte Stromversorgungen für den
ES-DP-Controller und den SPI- Streifen erforderlich. Zwischen
ES-DP-Controller und SPI- Streifen sind nur die Signalleitungen
DATA und GND verbunden.
4. Der Farb- oder Weißlichtflussmodus kann bis zu 960 Pixelpunk-
te des SPI-Streifens steuern.
5. Der Farb- oder Weißlichtschrittmodus ist standardmäßig auf 30
Schritte mit 10 Pixeln pro Schritt eingestellt. Die Schrittanzahl x
Pixellänge pro Schritt muss ≤ 960 sein.
1. Drücken Sie kurz die Taste M, um die Schnittstelle zur Einstellung des Lichttyps
aufzurufen;
2. Drücken Sie kurz die Taste  oder , um den Lichttyp zu wechseln.
CUSTOMISED LIGHT SOLUTIONS
SPI Single
RGB oder weißer LED Pixelstreifen
SPI Single
RGB oder weißer LED Pixelstreifen
SPI Single
RGB oder weißer LED Pixelstreifen
SPI Single
RGB oder weißer LED Pixelstreifen
