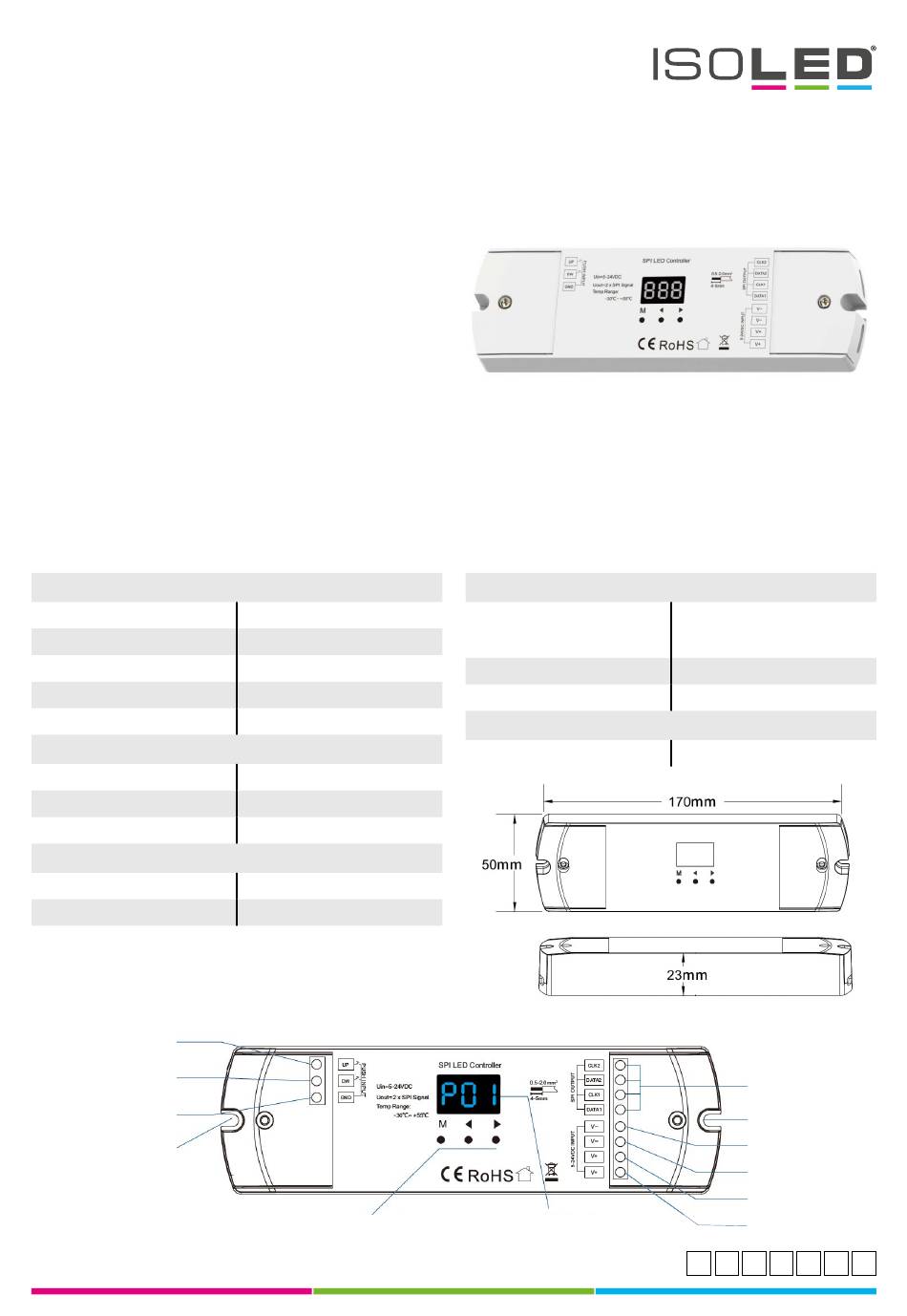

BEDIENUNGSANLEITUNG
» SPI-LED-Controller mit zwei Tastereingängen für RGB- oder wei-
ßes Licht.
» Zwei Gruppen des gleichen SPI(TTL)-Signalausgangs, treiben
28 Arten von IC digitalen RGB oder weißen LED-Streifen, IC-Typ
und R/G/B-Reihenfolge können eingestellt werden.
Kompatible ICs:
TM1804, TM1809, TM1812, UCS1903, UCS1909, UCS1912,
UCS2903,UCS2909, UCS2912, WS2811, WS2812, TM1829,
TM1914A, GW6205,GS8206,GS8208,LPD6803, LPD1101,
D705, UCS6909, UCS6912, LPD8803,LPD8806, WS2801,
WS2803, P9813, SK9822, SM16703P.
» Bei Anwendung auf Treppenlicht werden vier Ausgabemodi un-
terstützt: color flow, white flow, color step, white step.
Technische Parameter
Input and Output
Input Voltage
Input Current
Output Signal
Pixelanzahl
Input Signal
Umgebung
Betriebstemperatur
Gehäusetemperatur (Max.)
IP rating
Verpackung
Abmessungen
Bruttogewicht
Mechanische Strukturen und Anlagen
UP Push Switch
DW Push Switch
Push Switch COM
Installationsgestell
5-24V DC
15A
2 X SPI (TTL)
max. 960
Push Button
Ta: -30°C ~ +55°C
Tc: +65°C
IP20
L175 x W54 x H27
0,126kg
Einstelltaste
» Eine sequenzielle Schaltsteuerung wird realisiert, wenn mehre-
re SPI-Controller an einen einzigen selbstrückstellenden Druck-
schalter angeschlossen werden.
» Mehrere Lichtfarben und -typen sind wählbar mit einstellbarer
Geschwindigkeit und Helligkeit.
Sicherheit und EMC
EMC Standard
Sicherheitsstandard
Zertifizierung
Garantie
Garabtie
Digitales Display
CUSTOMISED LIGHT SOLUTIONS
ETSI EN 301 489-1 V2.2.3
ETSI EN 301 489-17 V3.2.4
EN 62368-1:2020+A11:2020
CE, EMC
5 Jahre
2 Gruppen SPI
(Data+CLK)
Signal Output
Installationsgestell
Power Output -
Power Input -
Power Output +
Power Input +
AT
DE
CH
HU
IT
FR
EN
1/7
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Isoled SPI-LED-Controller

Inhaltszusammenfassung für Isoled SPI-LED-Controller

  • Seite 1 CUSTOMISED LIGHT SOLUTIONS BEDIENUNGSANLEITUNG » SPI-LED-Controller mit zwei Tastereingängen für RGB- oder wei- ßes Licht. » Zwei Gruppen des gleichen SPI(TTL)-Signalausgangs, treiben 28 Arten von IC digitalen RGB oder weißen LED-Streifen, IC-Typ und R/G/B-Reihenfolge können eingestellt werden. Kompatible ICs: TM1804, TM1809, TM1812, UCS1903, UCS1909, UCS1912,...

  • Seite 2: Schaltplan

    CUSTOMISED LIGHT SOLUTIONS Schaltplan 1. Eine Steuerung, die mit zwei selbstrückstellenden Schaltern für die Steuerung der Auf-/Ab-Schalter verbunden ist » Farb/Weißlicht Strömungskontrolle Treppenlichtanwendung RGB oder weißes Licht SPI Single UP Push Switch LED Pixelstreifen DW Push Switch » Farb/Weißlicht Stufenregelung Treppenlichtanwendung UP Push Switch DW Push Switch...

  • Seite 3: Vorsichtsmaßnahmen Bei Der Installation

    CUSTOMISED LIGHT SOLUTIONS SPI Single RGB oder weißer LED Pixelstreifen SPI Single RGB oder weißer LED Pixelstreifen SPI Single RGB oder weißer LED Pixelstreifen SPI Single RGB oder weißer LED Pixelstreifen Push Switch Vorsichtsmaßnahmen bei der Installation: und den SPI-Streifen versorgen. Wenn die Last am SPI- Strei- fen 15 A übersteigt, sind getrennte Stromversorgungen für den 1.
  • Seite 4 CUSTOMISED LIGHT SOLUTIONS 3-Perlen-Weißlicht: 1 Pixel mit 3 gleichen Daten, Steuerung von 3 weißen LED-Perlen, Anzeige „L-1“. 1-Perle weißes Licht: 1 Pixel mit 1 Daten, Steuerung der 1-Perle weißen LED, Anzeige „L-2“. RGB-Farblicht: 1 Pixel mit 3 Daten, Steuerung einer R/G/B-LED, Anzeige „L-3“. »...
  • Seite 5 CUSTOMISED LIGHT SOLUTIONS 1. Drücken Sie kurz die Taste M, um die Lichteinschalt-Einstellun- 1. Drücken Sie kurz die Taste M, um die Schnittstelle zur Einstellung gen zu öffnen. der Schrittpixellänge aufzurufen; 2. Drücken Sie kurz die Taste  oder , um auf den Lichtein- 2.

  • Seite 6: Output Signal

    CUSTOMISED LIGHT SOLUTIONS » RGB Farbreihenfolge Einstellung 1. Drücken Sie kurz die Taste M, um die Schnittstelle zur Einstellung der RGB Farbrei- henfolge 2. Drücken Sie kurz die Taste  oder , um die R/G/B Reihenfolge einzustellen. (Tabelle 3) » Parameter-Einstellungen verlassen 1.

  • Seite 7: Werkseinstellung Parametereinstellung

    CUSTOMISED LIGHT SOLUTIONS 2. Licht-Änderungsart Einstellung Farbtyp - Zahl an zweiter Stelle (Tabelle 4): Name Rxxx Gxxx Bxxx benutzerdefiniert Orange Drücken Sie kurz die Taste , um die Licht-Änderungsart einzustel- Gelb len (Tabelle 5) Grün 3. Lichteffekt Parameter Einstellung (z.B. Geschwindigkeit, Hellig- Cyan keit, Selbst-definierte R/G/B Farben Blau...
