Schaltplan

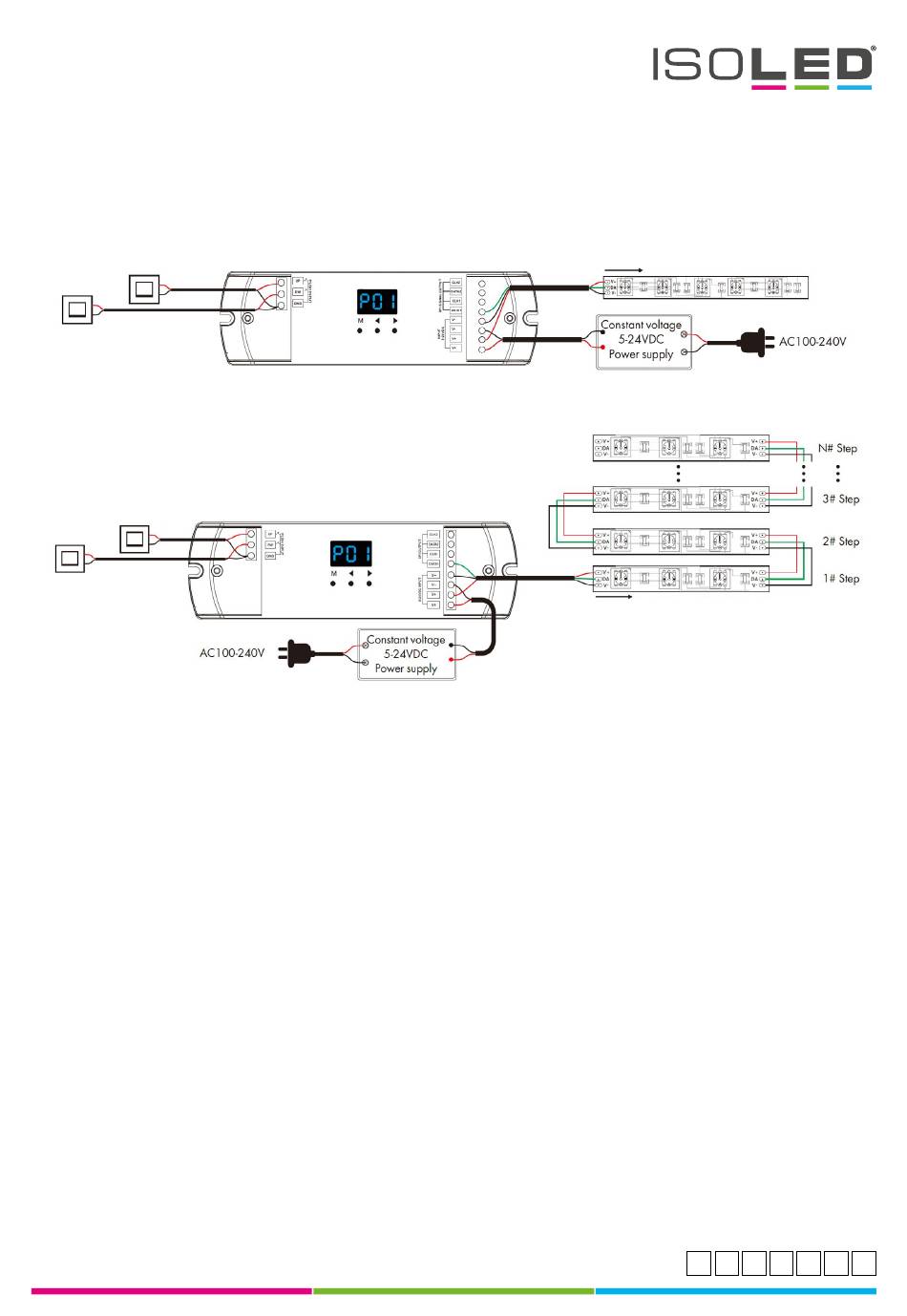

1. Eine Steuerung, die mit zwei selbstrückstellenden Schaltern für die Steuerung der Auf-/Ab-Schalter verbunden ist
» Farb/Weißlicht Strömungskontrolle Treppenlichtanwendung
UP Push Switch
DW Push Switch
» Farb/Weißlicht Stufenregelung Treppenlichtanwendung
UP Push Switch
DW Push
Switch
» Schließen Sie zwei Druckschalter für die manuelle Steuerung des
Treppenlichts an. Der Druckschalter UP wird am unteren Ende
der Treppe installiert, der Druckschalter DW am oberen Ende der
Treppe.
» Stellen Sie den self-reset Druckschalter sowohl für die Einschalt-
verzögerung als auch für die Ausschaltverzögerung des Lichts
auf 0s.
» Drücken Sie kurz den Druckschalter, um das Licht einzuschalten,
2. Mehrere an einen selbstrückstellenden Schalter angeschlossene Steuerungen für eine sequentielle Schaltersteuerung
» Schließen Sie einen selbstrückstellenden Druckschalter an den
UP-Schalteranschluss (oder DW-Schalteranschluss, achten Sie
darauf, sie nicht zu vermischen) mehrerer Steuerungen gleichzei-
tig an.
» Stellen Sie die Verzögerungszeit für das Ein- und Ausschalten der
Druckschalter mehrerer Steuerungen auf inkrementelle oder de-
krementelle Werte ein, z. B.: Stellen Sie die Verzögerungszeit für
das Einschalten der Druckschalter der Steuerungen 1-4# auf 0s,
1s, 2s bzw. 3s und die Verzögerungszeit für das Ausschalten der
Druckschalter auf 3s, 2s, 1s bzw. 0s ein. Auf diese Weise schalten
die 1-4# Steuergeräte die Lichter in der gleichen Reihenfolge ein
und in umgekehrter Reihenfolge wieder aus.
SPI Single
SPI Single
und der Display zeigt den aktuellen Lichteffektmodus an; drücken
Sie erneut kurz den Druckschalter, um das Licht auszuschalten,
und das Display zeigt „OFF" an.
» Drücken Sie lange auf den UP-Druckschalter, um die Hellig-
keit einzustellen, Bereich 10-100%, digitale Röhrenanzeige
„b10"-„bFF".
(Hinweis: Der DW-Drücker hat keine Funktion zum Einstellen der
Helligkeit).
» Drücken Sie kurz den Druckschalter, um die Lichter nacheinander
einzuschalten. Während der verzögerten Einschaltzeit des Lichts
wird „don" angezeigt. Wenn das Licht an ist, wird der aktuelle
dynamische Lichtmodus angezeigt. Durch erneutes kurzes Drü-
cken des Selbstrückstellungs-Drucktasters wird die Beleuchtung
nacheinander ausgeschaltet. während der verzögerten Aus-
schaltzeit erscheint die Digitalanzeige „doF". Wenn das Licht aus
ist, zeigt die Digitalanzeige „OFF" an.
» Wenn die Beleuchtungseffekte mehrerer Steuerungen durchein-
ander geraten sind, können sie durch einen Doppelklick auf den
Druckschalter zur Selbstrückstellung schnell wiederhergestellt
werden.
