7.2.2.5.2 Zernike-Analyse beim Keratographen

Beim Keratographen wird eine Zernike-Analyse
der gemessenen Höhendaten durchgeführt. Für
jedes Zernike-Polynom wird ein Koeffizient
berechnet, welcher den Anteil dieses Polynoms
an den Höhendaten beschreibt.
Links erscheint eine dreidimensionale Darstel-
lung aller eingeschalteter Zernike-Polynome.
Diese Darstellung wird zunächst automatisch
skaliert. Sie kann mit den Schaltern im Feld
„Position" manuell gedreht werden. Wird der
Schalter „Drehen" betätigt, dann dreht sich die
3D-Darstellung automatisch so lange, bis eine
andere Funktion aufgerufen wird.
Der Farbbalken ganz links stellt dar, welche
Farbe welchem Höhenwert entspricht.
Die Zernike-Koeffizienten werden rechts aufge-
listet. Sind mehr als 14 Koeffizienten vorhanden,
kann die Liste mit einem Windows-Schieberegler
nach oben bzw. nach unten verschoben werden.
Die einzelnen Polynome können an- bzw.
ausgeschaltet werden,
Gebrauchsanweisung Keratograph 3
indem auf die
Zum Starten der Zernike-Analyse, muß in der
Menüzeile unter „Darstellung" der Punkt „Zer-
nike-Analyse" gewählt werden.

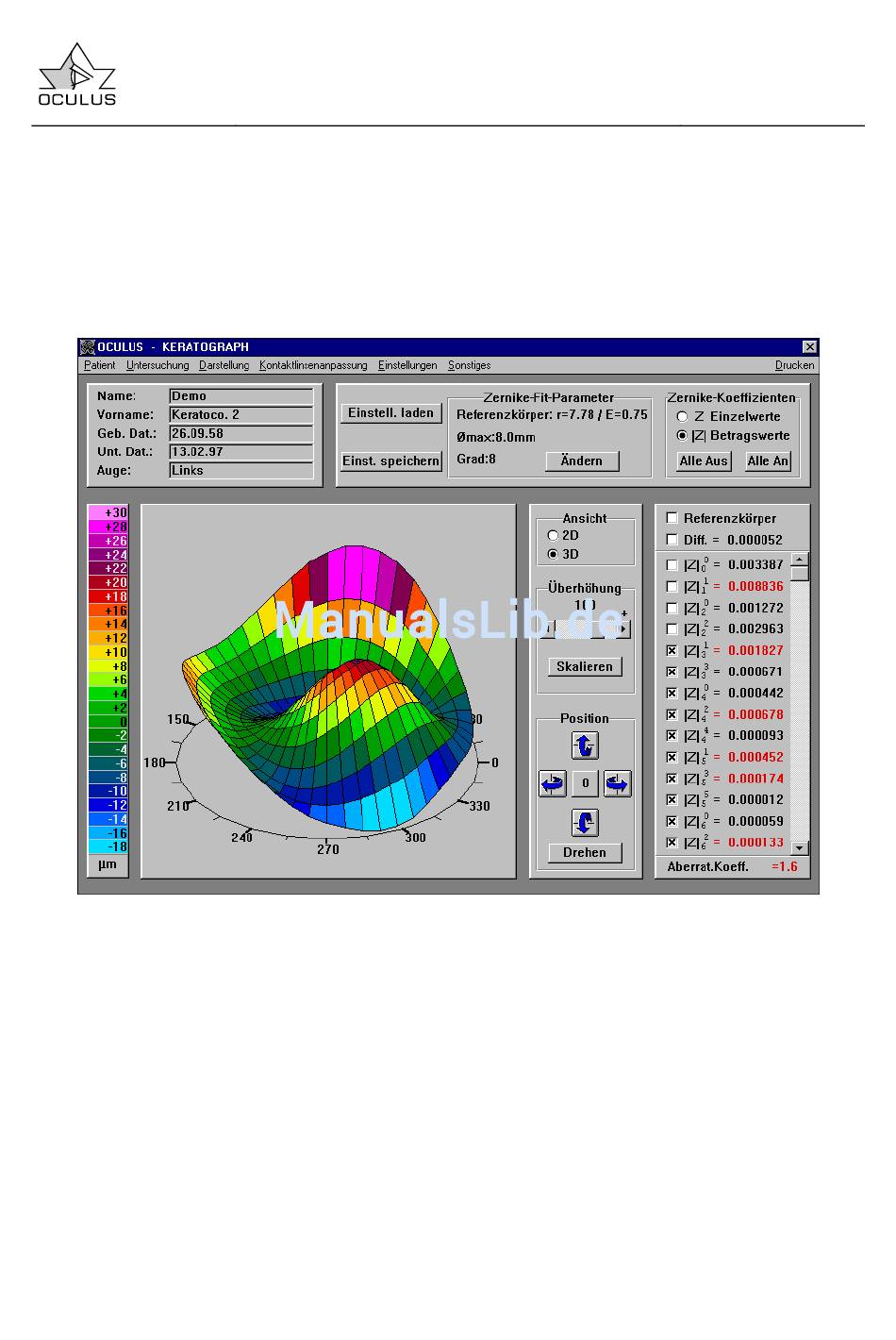

Nach der Berechnung der einzelnen Zernike-Ko-
effizienten erscheint dann folgende Darstellung:
entsprechenden Quadrate
Mauszeigers geklickt wird.
Dieses An- bzw. Ausschalten eines Zernike-
Polynoms führt sofort zur Aktualisierung der 3D-
Darstellung. Diese wird jedoch nicht automatisch
skaliert, um die Größenverhältinisse beizubehal-
ten. Dadurch kann die Auswirkung des Poly-
noms im Bild besser beurteilt werden. Falls
erforderlich, kann das Bild jederzeit durch
Betätigung der Schaltfläche „Skalieren" optimal
skaliert werden. Außerdem ist es möglich, den
Überhöhungsfaktor der
mittels des Schiebereglers „Überhöhung" zu
bestimmen.
Seite 35
mit Hilfe des
Darstellung manuell
