Schläuche Einlegen; Inserting The Tubing; Insertion Des Tubes - Ismatec REGLO Digital Betriebsanleitung

1
2
i
3
4 5
6
i
7
3-Stopper-Schläuche
Wir verweisen auf unsere ausführliche
Schlauchdokumentation.
3-stop color-coded tubing
Please refer to our detailed tubing
documentation.
Tubes à 3 arrêts
Veuillez vous référer à notre documentation
détaillée sur les tubes.
REGLO DIGITAL, 14-027, REV. D

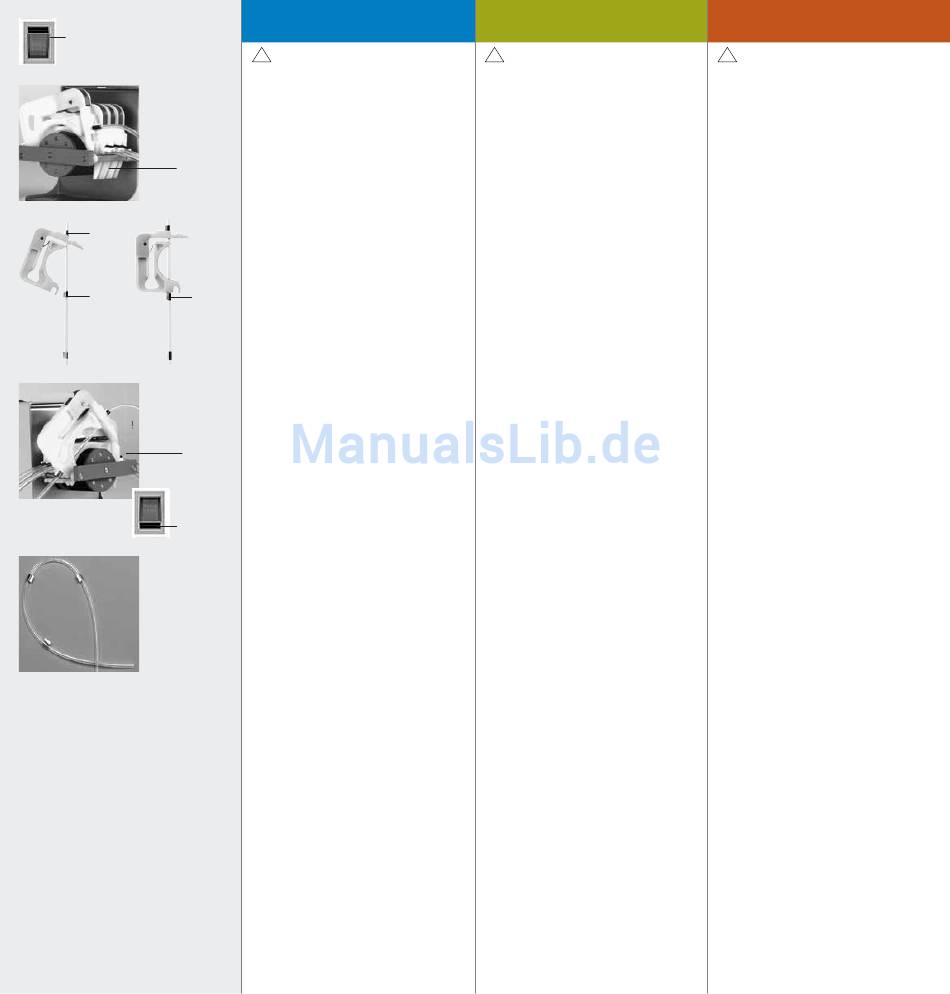

Schläuche einlegen
!
Zuerst Schlauch IØ program-mieren
wie auf Seite 15 aufgeführt.
”
1. Pumpe ausschalten
2. Fixierlasche leicht eindrücken,
Kassette gleichzeitig nach oben
stoßen und herausnehmen.
3. Pumpenschlauch (3 Color Code
Stopper) mit einem Reiter in
Kassette einsetzen.
4. Schlauch frei hängen lassen (darf nicht
verdreht sein).
5. Schlauch mit zweitem Reiter am
anderen Ende der Kassette einsetzen.
6. Kassette auf Rollenkopf zurücksetzen
und einklinken.
”
7. Pumpe einschalten
” X
Bei längerem Stillstand Kassetten
an der Fixierlasche (2) ausklinken
” X
Fließratentabelle siehe Seite 39

Inserting the tubing

!
First enter the tube I.D. as
described on Page 15.
”
1. Switch the pump OFF
2. Remove the cassette by slightly
pressing the fixing-tongue and lifting
it simultaneously.
3. Insert the 3-stop color-coded tubing
with one stopper into the cassette.
4. Let the tubing hang down (prevent it
from being twisted).
5. Insert the tubing with the second
stopper at the other end of
the cassette.
6. Reinsert the cassette into the
roller-head.
”
7. Switch the pump ON
” X
When the pump is idle, release all
cassettes at the fixing-tongue (2)
” X
Flow rate chart see Page 39

Insertion des tubes

!
Programmer d'abord le Ø int. du
tube comme indiqué en Page 15.
”
1. Mettre la pompe hors service
2. Extraire la cassette en pressant
légèrement la languette de fixation et
en la soulevant simultanément.
3. Insérer le tube à 3 manifolds avec un
manifold dans la cassette.
4. Laisser pendre le tube vers le bas (il ne
doit pas être tordu).
5. Insérer le tube avec le deuxième
cavalier à l'autre bout de la cassette.
6. Remettre la cassette sur la tête à
galets et l'y fixer.
”
7. Remettre la pompe en service
” X
Lorsque la pompe n'est pas utilisée
pendant un certain temps, libérer les
cassettes de la languette de fixation (2)
” X
Tableau des débits voir Page 39
17 of 45
