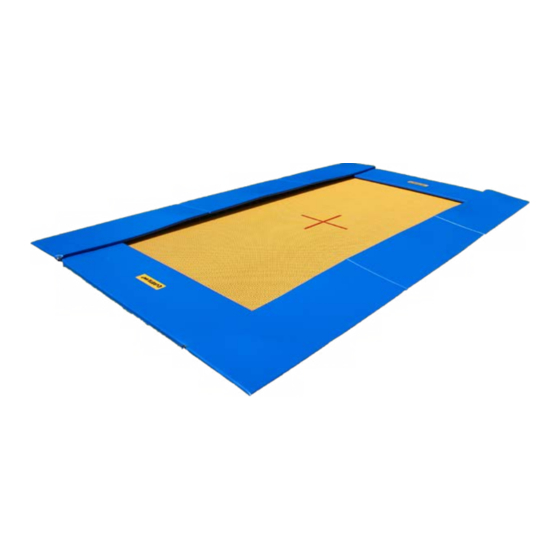

eurotramp Adventure Gebrauchs-, Wartung- Und Montageanweisungen
Bodentrampoline
Vorschau ausblenden
Andere Handbücher für Adventure:
- Gebrauchs-, wartungs- und montageanleitung (13 Seiten) ,
- Gebrauchs-, wartung- und montageanweisungen (15 Seiten)
Werbung
Quicklinks
Gebrauchs-, Wartungs- und Montageanleitung
Grand Master (Art.-Nr. 96000)
1. Allgemeine Daten
2. Montageanleitung
3. Sicherheitsregeln beim Trampolinspringen
4. Wartungsempfehlungen
5. Stückliste
Bodentrampoline
Adventure (Art.-Nr. 94000)
Standard (Art.-Nr. 95000)
1
1
10
11
12
Werbung
Verwandte Anleitungen für eurotramp Adventure
Inhaltszusammenfassung für eurotramp Adventure

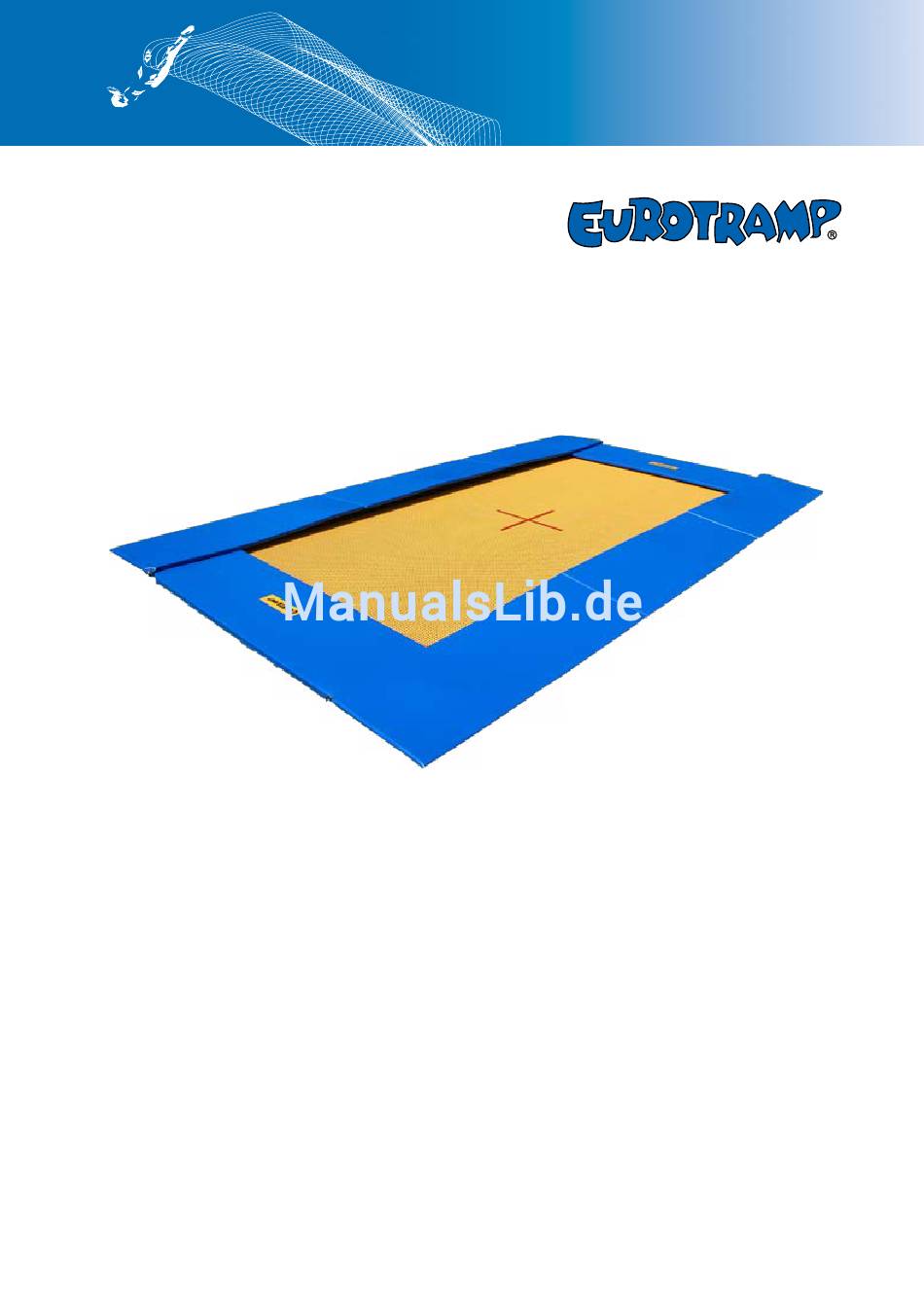

- Seite 1 Gebrauchs-, Wartungs- und Montageanleitung Bodentrampoline Adventure (Art.-Nr. 94000) Standard (Art.-Nr. 95000) Grand Master (Art.-Nr. 96000) 1. Allgemeine Daten 2. Montageanleitung 3. Sicherheitsregeln beim Trampolinspringen 4. Wartungsempfehlungen 5. Stückliste...
-
Seite 2: Allgemeine Daten
1. Allgemeine Daten 1.1 Bodentrampolin Adventure (Art.-Nr. 94000) • Maße Rahmen: 300x200 cm • Gesamtgewicht: 120 kg 1.2 Bodentrampolin Standard (Art.-Nr. 95000) • Maße Rahmen: 464x281 cm • Gesamtgewicht: 190 kg 1.3 Bodentrampolin Grand Master • Maße Rahmen: 524x311 cm •... - Seite 3 Längsseiten ein befestigter Auflageuntergrund vorhanden sein, damit die Längsrahmenteile auf diesem Untergrund verschraubt werden können. Eurotramp empfiehlt die Installation von Fundamenten in der Größe 60x40 cm, 60 cm tief an den vier Eckpunkten und jeweils in der Mitte des Rahmenprofils in Längsrichtung •...
- Seite 4 Name Ä-Ind Änd - Nr.: Adventure zusammenbau Benennung: Model - NR.: Eurotramp Zeichnungs - Nr.: Bodentrampolin Blatt: Eurotramp-Trampoline Einbauhinweis Kurt Hack GmbH Copyright by Eurotramp. All right reserved. Referred to protection notice ISO 16016 Blattgröße: Ähnlich: Ers. für: PLOTUSER 00.00.0000...
- Seite 5 Einbauzeichnung Bodentrampolin Adventure (Art.-Nr. 94000)
- Seite 6 Einbauzeichnung Bodentrampolin Standard (Art.-Nr. 95000)
- Seite 7 Einbauzeichnung Bodentrampolin Grand Master (Art.-Nr. 96000)
- Seite 8 2.2 Zusammenstecken des Bodentrampolin-Rahmens Beim Zusammenstecken des Bodentrampolin-Rahmens muss beachtet werden, dass sich die 3 einzelnen angeschweißten Haken am Ende der langen Rahmenteile oben befinden. Diese Haken werden benötigt, um mit den Federn die Stirnseitenteile der Rahmenpolsterabdeckung zu verspannen (siehe dazu auch folgende Abbildung): 2.3 Montage des Sprungtuchs (mit der geprägten Seite nach oben) Das Einhängen der Sprungtücher ist vorzugsweise durch 2 Personen zu bewerkstelli- gen: Zuerst pro Ecke 2 Stahlfedern einhängen um das Sprungtuch zu fixieren.
- Seite 9 • Federn am Sprungtuch einhängen. Danach längsseitige Federn zuerst am Rahmen einhängen, danach stirnseitige Federn. Dabei die jeweils gegenüberliegenden Fe- dern gleichzeitig einhängen um ein unnötiges Überspannen der Federn zu vermei- den. • Sonderzubehör auf Wunsch: Einhängen des schwarzen Gurtbands an den vier Eck- ösen.
- Seite 10 2.4 Montage des Rahmenpolsters Am mitgelieferten Klettband die Trägerfolie entfernen und über die Ecke des Stahlrah- mens verkleben (Abb.1). Somit wird der ungewollte Kontakt zum Stahlrohr verhindert. Klettband umlaufend auf Rahmenoberseite mit ca. 10mm Abstand zum Außenmaß aufkleben (Abb. 2 und 3)
- Seite 11 Langes Polster an einer Ecke ansetzen und durch leichten Druck fest mit dem Rahmen verbinden. (Abb. 4) Kurzes Polster bündig ansetzen und ebenfalls durch leichten Druck mit dem Rahmen verbinden. (Abb.5)
-
Seite 12: Sicherheitsregeln Beim Trampolinspringen
Überstehende Lappen an den Ecken mit dem Außenrand des Rahmens befestigen (Abb.6) NIEMALS DAS POLSTER MIT DEM SPRUNGTUCH VERBINDEN! 3. Sicherheitsregeln beim Trampolinspringen Um die Freude und den Spaß am Trampolinspringen zu erhalten, ist es sehr wichtig, dass Unfälle und Verletzungen mit allen Mitteln vermieden werden. Der beste Schutz vor Unfällen und Verletzungen ist der Respekt beim Springen und das Einhalten von einigen Sicherheitsregeln. - Seite 13 • In der kalten Jahreszeit ist Vorsicht geboten. Nach Entfernen des Schnees vom Sprung- tuch steht dem Trampolinspringen jedoch auch in dieser Jahreszeit nichts im Weg. • Große andauernde Schneelasten belasten die Sprungfedern unnötig. Der Schnee muss regelmäßig vorsichtig entfernt oder das Sprungtuch während den Wintermonaten de- montiert werden.
- Seite 14 Stahlfedern Adventure (Länge: 235 mm, Ø 30 mm) Stahlfedern Standard (Länge: 235 mm, Ø 30 mm) Stahlfedern Grand Master (Länge: 235 mm, Ø 30 mm) Sprungtuch (Standard: 366x183 cm, Adventure: 212x112 cm, Grand Master: 426x213 cm) aus beschichtetem Gittergewebe Rahmenpolster-Ganzabdeckung Längsseitenteile mit 2 schwarzen Befesti-...
