Nabo VSC 3010 Sicherheitshinweise & Bedienungsanleitung
Standventilator
Verwandte Anleitungen für Nabo VSC 3010
Inhaltszusammenfassung für Nabo VSC 3010

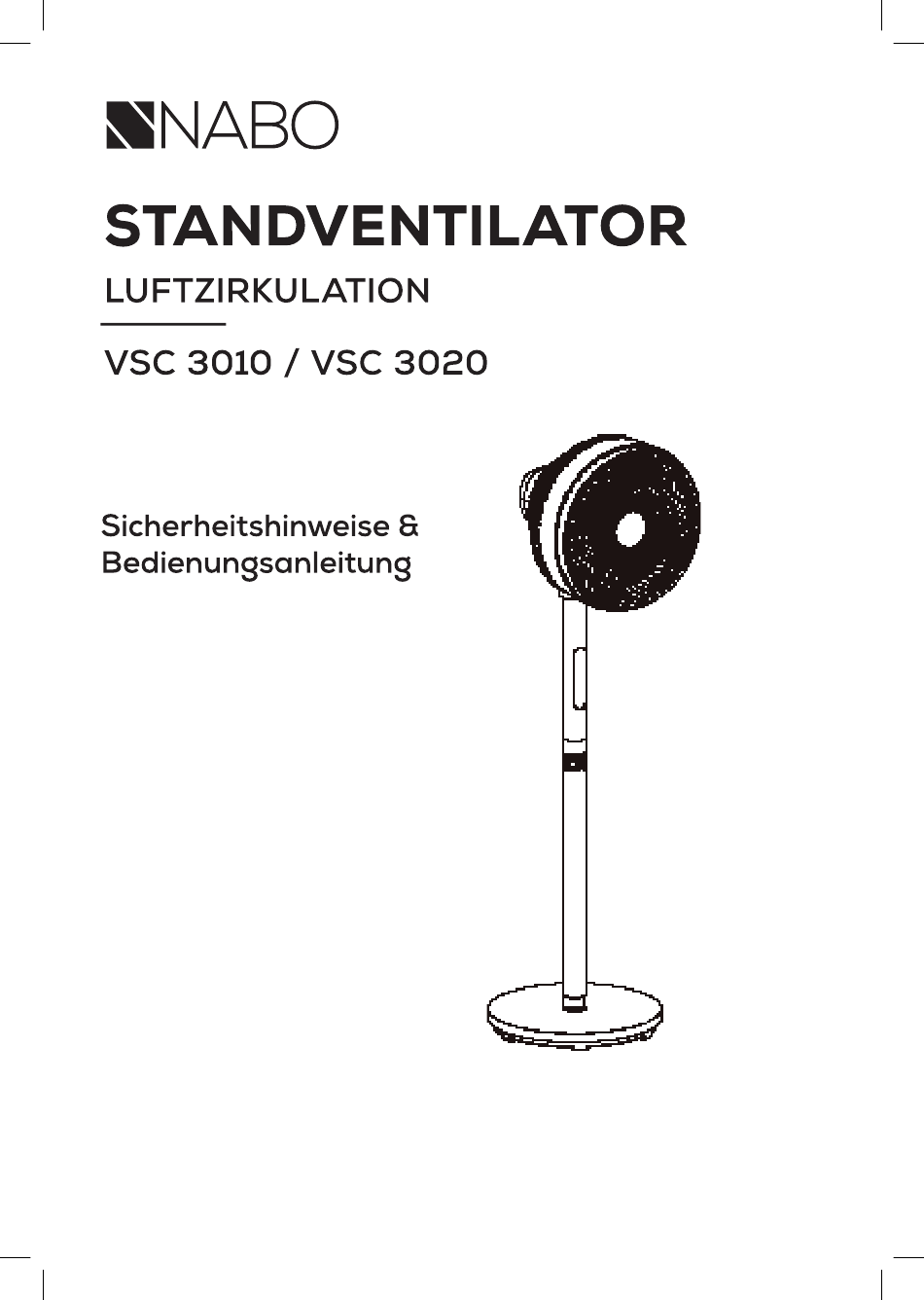

- Seite 1 LESEN SIE DIESE ANLEITUNGEN DURCH UND BEWAHREN SIE SIE ANSCHLIESSEND GUT AUF Achtung: Die Abbildungen der Bedienungsanleitung dienen nur der Veranschaulichung.
- Seite 2 Sehr geehrter NABO-Kunde, vielen Dank, dass Sie sich für ein Produkt von NABO entschieden haben. Unsere Produkte sind so konzipiert, dass sie auch in der Topausstattung kinderleicht zu bedienen sind. Wir arbeiten kontinuierlich daran, die Qualität unserer Produkte auf höchstem Niveau zu halten und stetig zu verbessern.
- Seite 3 WICHTIGE SICHERHEITSHINWEISE ACHTUNG • Lesen Sie die Anweisungen und Hinweise zur sicheren Benutzung des Geräts gründlich durch. • Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder unzureichenden Erfahrungen und Kenntnissen benutzt werden, wenn sie beaufsichtigt werden oder sie in die sichere Benutzung des Gerätes eingewiesen worden sind und die mit der Benutzung verbundenen Gefahren verstehen.
-
Seite 4: Technische Daten
TECHNISCHE DATEN Produktmodell VSC 3010 / VSC 3020 Spannung 220 - 240 V/AC Häufigkeit der sportlichen Betätigung 50 Hz Leistung Beschreibung Symbol Wert Einheit Maximale Durchflussmenge des 17,21 /min Ventilators Stromeingang des Ventilators 29,3 Servicewert 0,59 /min)W Leistungsaufnahme im 0,25... -
Seite 5: Inhaltsverzeichnis
PRODUKTÜBERSICHT Teilebezeichnung Sicherungsmutter des Schutzgitters Sicherungsmutter des Flügelrads Feste Ständerstange Flügelrad Ständerstange Hinteres Schutzgitter Vorderes Schutzgitter Standfuß Teileliste Fernbedienung x 1 Batterie × 2 HINWEIS Alle Bilder in dieser Bedienungsanleitung dienen nur der Erklärung. Beziehen Sie sich bei Unstimmigkeiten zwischen dem Ihnen vorliegenden Produkt und den Abbildungen immer auf das Ihnen vorliegende Produkt. -
Seite 6: Sicherungsmutter Des Schutzgitters
PRODUKTINSTALLATION Installationsverfahren 1 Montage der Ständerstange Richten Sie die Ständerstange und den Standfuß aus, drehen Sie sie im Uhrzeigersinn und befestigen Sie sie. 2 Montage der festen Ständerstange Setzen Sie die feste Ständerstange in die Ständerstange ein, drehen Sie sie dann im Uhrzeigersinn und befestigen Sie sie. -
Seite 7: Sicherungsmutter Des Flügelrads
Hängen Sie das hintere Schutzgitter an das vordere Gehäuse des Motors. Drehen Sie die Sicherungsmutter des Schutzgitters im Uhrzeigersinn, um das hintere Schutzgitter zu verriegeln. Richten Sie den konvexen Punkt am vorderen Gehäuse des Motors am runden Loch des hinteren Schutzgitters aus Drehen Sie das hintere Schutzgitter im Uhrzeigersinn und befestigen Sie es... - Seite 8 5 Montage des vorderen Schutzgitters Richten Sie den dreieckigen Pfeil auf dem vorderen Schutzgitter mit beiden Händen an der Position über dem hinteren Schutzgitter aus und befestigen Sie es dann. Drehen Sie es dann im Uhrzeigersinn und schrauben Sie es in der gewünschten Position fest, montieren Sie es an der gewünschten Stelle und fixieren Sie es mit Schrauben.
-
Seite 9: Beschreibung Der Tasten Und Des Displays
BEDIENUNGSANWEISUNGEN Beschreibung der Tasten und des Displays Anzeigebereich Einsatzbereich Symbol Beschreibung Funktion • Im normalen Windmodus zeigt der digitale Digitale Anzeige Bildschirm „1.2.3.4“ an. • Der Timer kann nur mit der Fernbedienung Timer-Kontrollleuchte eingestellt werden. Im Timer-Zustand leuchtet die Kontrollleuchte. •... -
Seite 10: Beschreibung Zusätzlicher Funktionen
Symbol Beschreibung Funktion • Drücken Sie diese Taste, um durch die Windgeschwindigkeiten zu wechseln Windgeschwindigkeits- (1-2-3-4... Zyklus); halten Sie diese Taste Taste (Windart) gedrückt, um durch die Windmodi zu wechseln (normal – Zirkulation... Zyklus) • Drücken Sie diese Taste, um die Oszillations-Taste Oszillatorfunktion ein- oder auszuschalten. -
Seite 11: Beschreibung Der Tasten Auf Der Fernbedienung
Beschreibung der Tasten auf der Fernbedienung • Die Fernbedienung kann normalerweise innerhalb von 5 Meter vor dem Produkt und in einem Winkel von 30° verwendet werden. • Die Batterie enthält Schwermetalle, Säuren und Laugen, die eine Gefahr für die menschliche Gesundheit darstellen;... -
Seite 12: Reinigung Und Pflege
REINIGUNG UND PFLEGE Der Ventilator erfordert minimale Wartung. Versuchen Sie nicht, ihn selbst zu reparieren. Setzen Sie sich für Reparaturen mit qualifiziertem Servicepersonal in Verbindung. 1. Trennen Sie vor Reinigung und Montage die Stromversorgung des Ventilators. 2. Halten Sie die Ventilationsöffnungen auf der Rückseite des Motors von Staub frei, um eine ausreichende Luftzirkulation zum Motor zu gewährleisten. -
Seite 13: Entsorgung Und Recycling
ENTSORGUNG UND RECYCLING Wichtige Umweltanweisungen Konformität mit der WEEE-Richtlinie und Entsorgung von Altgeräten: Dieses Produkt erfüllt die EU-WEEE-Richtlinie (2012/19/EU). Dieses Produkt trägt ein Klassifizierungssymbol zur Entsorgung elektrischer und elektronischer Altgeräte (WEEE). Dieses Symbol weist Sie darauf hin, dass dieses Produkt am Ende seiner Einsatzzeit nicht mit dem gewöhnlichen Hausmüll entsorgt werden darf. - Seite 14 Vermeidung negativer Auswirkungen auf die Umwelt und die menschliche Gesundheit bei. Konformitätserklärung Hiermit erklärt die baytronic Handels GmbH, dass sich das Produkt NABO VSC 3010 / VSC 3020 in Überstimmung mit den folgenden Anforderungen befindet: RoHS-Richtlinie 2011/65/EU, EMV-Richtlinie 2014/30/EU, Niederspannungsrichtlinie 2014/35/EU befindet und Ökodesign-Richtlinie 2009/125/EG.
