5.3 Widerstand, Diodentest, Durchgangsprüfung
Schalten Sie die Spannung in der Messschaltung ab und entladen Sie alle dort
vorhandenen Kondensatoren. Spannungen in der Messschaltung verfälschen
das Messergebnis und können das Messgerät zerstören.
Nach jeder Messung Messspitzen vom Messobjekt und Messleitungen aus
dem Messgerät entfernen.

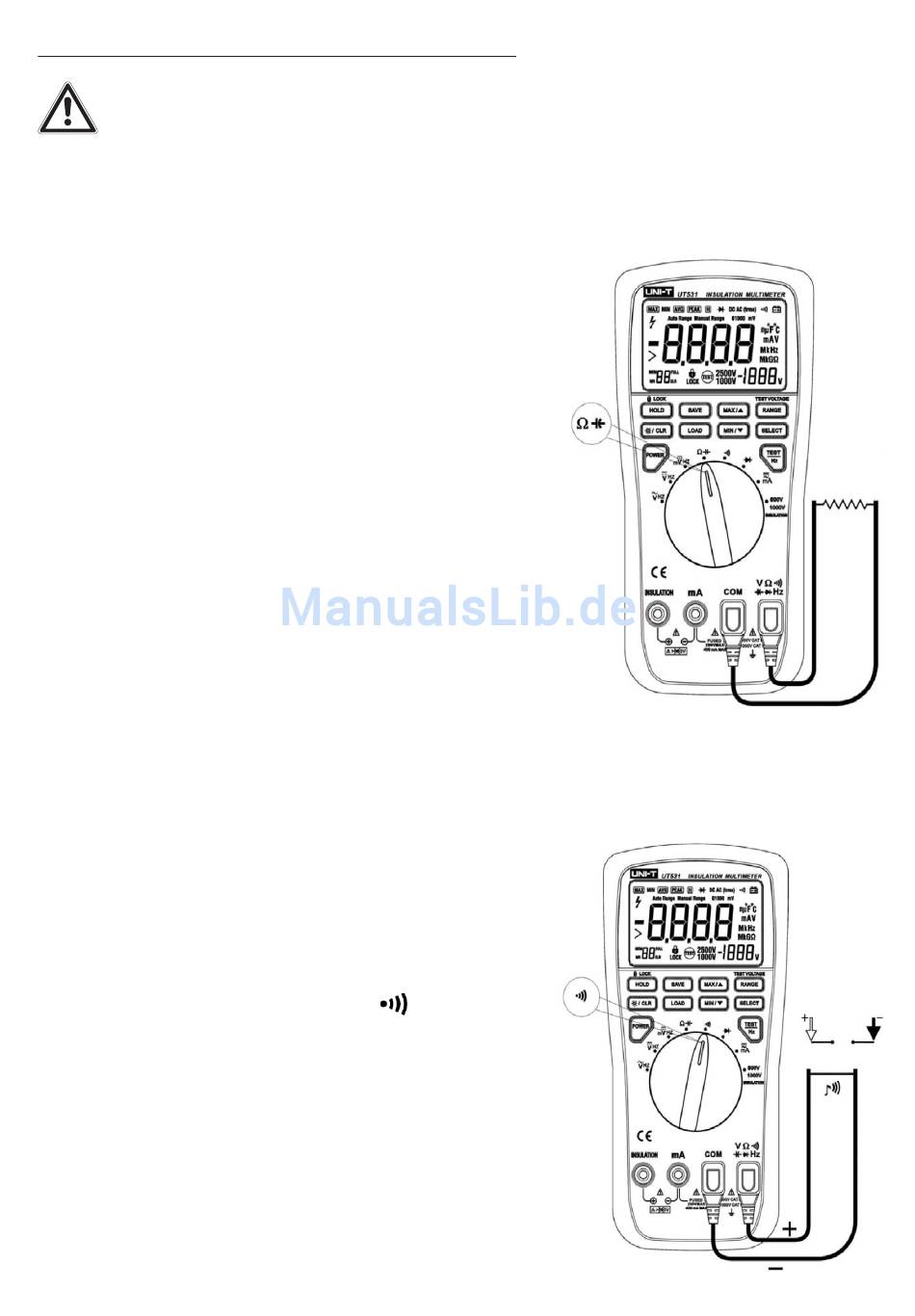

Widerstandsmessung
· Stecken Sie den Stecker der schwarzen Messleitung
in die Buchse COM.
· Stecken Sie den Stecker der roten Messleitung in die
Buchse V/Ω/Hz.
· Wählen Sie mit dem Drehschalter „Ω" und ggf. mit
der Taste SELECT die Funktion „Ω" an.
· Legen Sie die Messspitzen an das Messobjekt an.
· Erscheint bei automatischer Messbereichswahl ein
OL in der Anzeige, ist der Wert größer als der maxi-
male Messwert (siehe Technische Daten), oder das
Messobjekt ist defekt (unterbrochen).
. Bei sehr niederohmigen Messobjekten schließen Sie
vor der Messung die Messspitzen kurz und notieren
sich den Leitungswiderstand der Messleitungen, den
Sie nach der Messung vom Messwert abziehen. Die-
ser kann im Bereich von 0,2 bis 0,5 Ω liegen, höhere
Werte weisen auf lose/defekte/korrodierte Kontakte
oder defekte Messleitungen hin.
· Bei sehr hochohmigen Messobjekten (>1 MΩ) ist es normal, dass das Messgerät einige
Sekunden benötigt, um einen stabilen Messwert anzuzeigen. Verwenden Sie nach Möglich-
keit den Messadapter.
Durchgangsprüfung
· Stecken Sie den Stecker der schwarzen Messleitung
in die Buchse COM.
· Stecken Sie den Stecker der roten Messleitung in die
Buchse V/Ω/Hz
· Wählen Sie mit dem Drehschalter „
· Legen Sie die Messspitzen an das Messobjekt an.
· Hat das Messobjekt Durchgang (R<30 Ω), ertönt der
Summer und der zugehörige Widerstandswert wird
angezeigt.
· Erscheint ein OL in der Anzeige, ist das Messobjekt
hochohmig oder unterbrochen.
