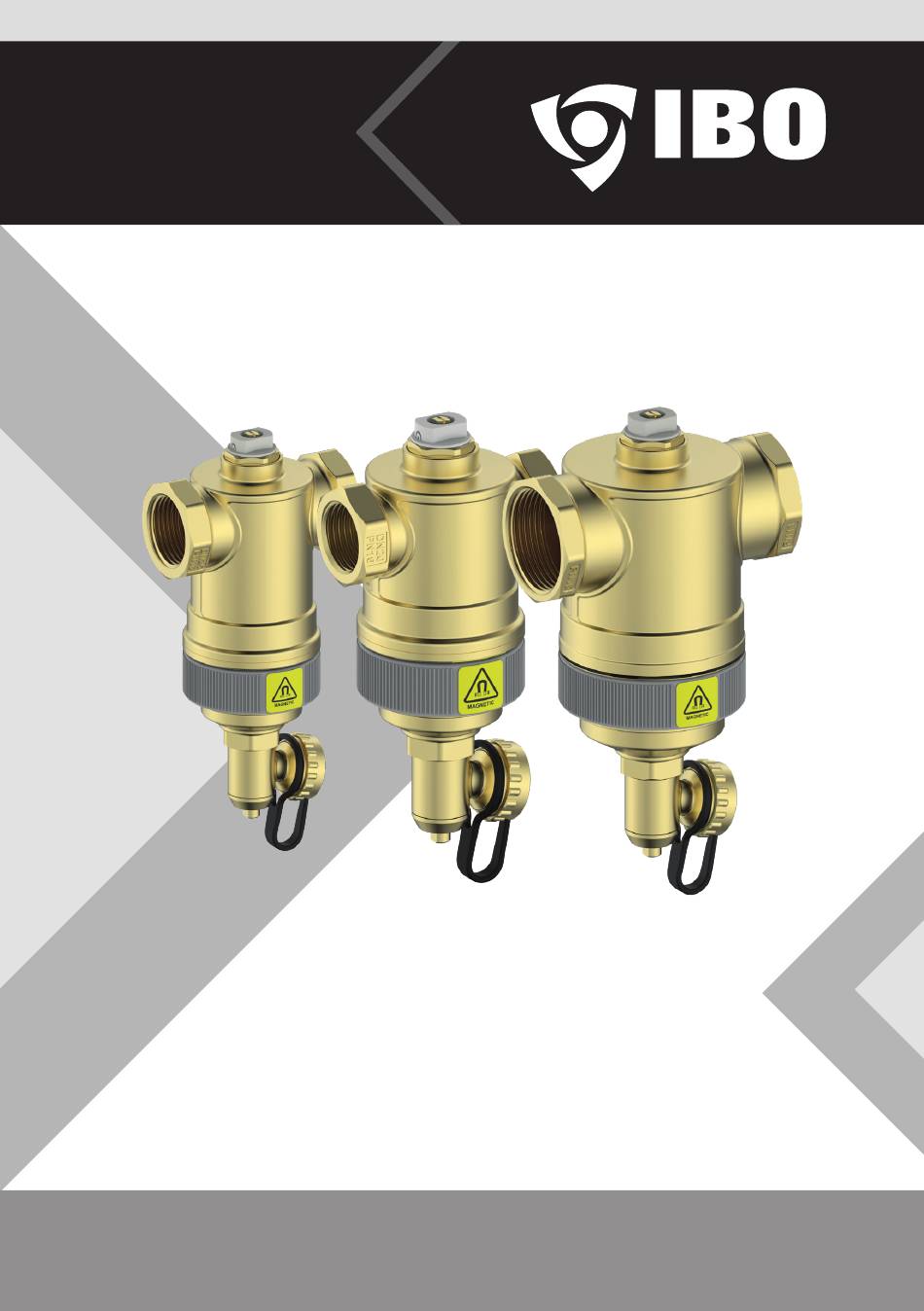

- Seite 1 Instrukcja obsługi Magnetyczny separator zanieczyszczeń IBF-10 UWAGA! Przed przystąpieniem do eksploatacji zapoznaj się z instrukcją obsługi. Ze względów bezpieczeństwa do obsługi urządzenia dopuszczone są tylko osoby znające dokładnie instrukcję obsługi.
-
Seite 2: Inhaltsverzeichnis
Installation Spis treści Wykaz skrótów i symboli Środki ochronne Opis produktu Zasada działania Dane techniczne Instalacja/montaż Montaż Zadbajmy o nasze środowisko! Deklaracja zgodności WE/UE KARTA GWARANCYJNA English User Manual 15-26 Deutsch Bedienungsanleitung 29-40 KARTA GWARANCYJNA Każde zastosowanie urządzenia, inne niż zastosowanie zgodne z przeznaczeniem, to przewidywalne nieprawidłowe zastosowanie urządzenia. -
Seite 3: Wykaz Skrótów I Symboli
Wykaz skrótów i symboli 1. INSTALLATION Ostrzeżenie! Symbol „niebezpieczeństwo” stosowany przy uwagach, których nieprzestrzeganie może powodować zagrożenie dla życia lub zdrowia ze strony instalacji elektrycznej. Przed przystąpieniem do czynności oznaczonych tym symbolem, przewód zasilający pompę musi zostać odłączony od zasilania elektrycznego. Ostrzeżenie! Symbol „niebezpieczeństwo”... -
Seite 4: Środki Ochronne
Installation Środki ochronne To urządzenie musi być zainstalowane zgodnie z wytycznymi technicznymi. Operator ponosi całkowitą odpowiedzialność za: • Właściwą instalację – filtr musi być montowany przez wykwalifikowanych techników zgodnie z instrukcją montażu. • Zapobieganie zagrożeniom spowodowanym niewłaściwą obsługą. • Połączenia hydrauliczne powinny zostać wykonane przez kompetentnego, wyszko- UWAGA lonego i wykwalifikowanego specjalistę. -
Seite 5: Zasada Działania
Dane techniczne Podstawowe dane techniczne Model IBF-10 3/4” IBF-10 1” IBF-10 5/ 4 ” Wymiary 86 x 176 mm 104 x 177 mm 104 x 194 mm Maksymalne ciśnienie pracy 10 Bar / 1,0 Mpa Maksymalna temperatura cieczy 110°C... - Seite 6 Installation Dane techniczne Odpowietrznik ręczny Korpus filtra Siatka mosiężna Uszczelka korpusu Pierścień zabezpieczający Komora filtracyjna Magnes Zawór spustowy G1/2" G1/2" G1/2" ø71 ø71 ø60...
- Seite 7 Dane techniczne 1. INSTALLATION Separator posiada zarówno magnetyczny pierścień przyciągający zanieczyszczenia ferromagnetyczne, jak i siatkę filtrującą, wykonaną z mosiądzu pozwalającą rozbijać zanieczyszczenia niemagnetyczne oraz bąbelki powietrza, o wielkości 5 μm–100 μm.
-
Seite 8: Instalacja/Montaż
Installation Instalacja/montaż Odpowietrznik Króćce Korpus Magnes Zawór spustowy... - Seite 9 Instalacja/montaż 1. INSTALLATION Instalacja Montaż urządzenia może być przeprowadzony wyłącznie przez wykwalifikowany personel np. montera lub mechanika instalacji. • Magnes może powodować zakłócenia pracy urządzeń elektronicznych, takich jak rozruszniki serca, komputery, urządzenia elektroniczne. Urządzeń tych nie należy zbliżać na odległość mniejszą niż 35 cm. •...
-
Seite 10: Montaż
Installation Montaż Ważne jest, aby zapewnić odpowiednią przestrzeń konserwacyjną, podczas określania miej- sca instalacji. Montować zgodnie ze strzałkami przepływu umieszczonymi na korpusie filtra. Separatory mogą być montowane na przewodach poziomych, pionowych, jak również w pozy- cji kątowej. W celu ułatwienia czynności konserwacyjnych zalecany jest montaż dodatkowego zaworu odcinającego również... - Seite 11 Konserwacja / Przechowywanie 1. INSTALLATION Konserwacja Należy wyczyścić filtr od 1 do 2 miesięcy po pierwszym uruchomieniu. W dalszym ciągu eksploatowania należy pamiętać, aby czyścić go minimum 1 raz w roku, chyba że filtr wskazuje na znaczne zanieczyszczenie, wówczas niezbędna będzie częstsza konserwacja.
-
Seite 12: Zadbajmy O Nasze Środowisko
Deklaracja zgodności WE/UE Produkt podlega dyrektywie ciśnieniowej 2014/68/UE i zgodnie z art. 4.3 (uznana praktyka inżynierska) nie jest znakowany znakiem CE. Zakres stosowania flitrów magnetycznych IBF-10: • Woda • Maksymalne ciśnienie robocze 10 bar (1,0 MPa) • Maksymalna temperatura robocza 110°C Adam Jastrzębski... - Seite 13 Notatki/Notes/Notizen...
-
Seite 15: English User Manual
Operating Manual Magnetic dirt separator IBF-10 CAUTION! Before use, read the user manual. For safety reasons, only persons familiar with the user manual can operate the device. -
Seite 16: Karta Gwarancyjna
Table of contents List of abbreviations and symbols Safety measures Product description Principle of operation Technical specifications Installation/assembly Assembly Let’s protect our environment together! EU/EC declaration of conformity Deutsch Bedienungsanleitung 29-40 KARTA GWARANCYJNA Any use of the device other than for its intended purpose will be considered improper use of the device. -
Seite 17: List Of Abbreviations And Symbols
List of abbreviations and symbols Warning! The “danger” symbol is used for warnings where failure to comply may cause a danger to health or safety due to the electrical system. Before carrying out any work marked with this symbol, the power supply cable to the pump must be disconnected from the electrical supply. -
Seite 18: Safety Measures
Safety measures The device must be installed according to technical guidelines. The operator is the sole party responsible for the following: • Correct installation – the filter must be installed by qualified technicians according to the installation instructions. • Preventing the risks due to mishandling. •... -
Seite 19: Principle Of Operation
Technical specifications Essential technical specifications Model IBF-10 3/4” IBF-10 1” IBF-10 5/ 4 ” Dimensions 86 x 176 mm 104 x 177 mm 104 x 194 mm Maximum operating pressure 10 Bar / 1,0 Mpa Maximum temperature of the 110°C... - Seite 20 Technical specifications Manual vent Filter body Brass mesh Body seal Retaining ring Filtration chamber Magnet Drain valve G1/2" G1/2" G1/2" ø71 ø71 ø60...
- Seite 21 Technical specifications The separator has a magnetic ring, which attracts ferromagnetic im- purities, and a filter mesh made of brass, which breaks down non-ma- gnetic impurities and air bubbles, with a size of 5–100 μm.
-
Seite 22: Installation/Assembly
Installation/assembly Vent Connectors Body Magnet Drain valve... -
Seite 23: Assembly
IBF-10 magnetic filters can be installed both horizontally and vertically. All magnetic filters should be installed on the return side of the heating system, downstream of the last radiator but upstream of the boiler inlet, protecting it against impurities, particularly in the heat-up phase. - Seite 24 Installation It is important to provide sufficient maintenance space while determining the place of instal- lation. Install according to the flow direction arrows on the filter body. The separators must be installed on horizontal or vertical lines or in the angled position. To facilitate maintenance, it is recommended to also install an additional shutoff valve on the line from the separator to the heat source.
-
Seite 25: Maintenance/Storage
Maintenance/storage Maintenance Clean the filter within 1 to 2 months after the first start-up. During further service, make sure to clean the filter at least once a year unless it is severely contaminated, indicating that more frequent maintenance will be needed. The scope of maintenance may vary depending on the device, and it should be determined by the person performing the maintenance activities. -
Seite 26: Let's Protect Our Environment Together
The product is subject to Pressure Equipment Directive 2014/68/EU, and it is not marked with the CE mark according to Article 4.3 (recognised engineering practice). Scope of application of IBF-10 magnetic filters: • Water • Maximum operating pressure – 10 bar (1.0 MPa) •... - Seite 27 Notatki/Notes/Notizen...
-
Seite 29: Deutsch Bedienungsanleitung
Bedienungsanleitung Magnetischer Schmutzabscheider IBF-10 ACHTUNG! Vor Inbetriebnahme ist die Bedienungsanleitung sorgfältig zu lesen. Aus Sicherheitsgründen dürfen das Gerät nur Personen bedienen, die mit dem Inhalt der Bedienungsanleitung genau vertraut sind. - Seite 30 Installation Inhaltsverzeichnis Inhaltsverzeichnis Inhaltsverzeichnis Verzeichnis der Abkürzungen und Symbole Schutzmaßnahmen Produktbeschreibung Funktionsweise Technische Daten Installation / Montage Montage Schützen wir unsere Umwelt! EG / EU - Konformitätserklärung KARTA GWARANCYJNA Jede Verwendung des Gerätes, die nicht dem bestimmungsgemäßen Gebrauch entspricht, gilt als vorhersehbarer Fehlgebrauch des Gerätes.
-
Seite 31: Verzeichnis Der Abkürzungen Und Symbole
Verzeichnis der Abkürzungen und Symbole 1. INSTALLATION Warnung! Das Symbol „Gefahr” wird bei Hinweisen verwendet, deren Nichtbeachtung zu einer Gefahr für Leben oder Gesundheit durch die elektrische Anlage führen kann. Bevor Sie Arbeiten durchführen, die mit diesem Symbol gekennzeichnet sind, muss das Netzkabel der Pumpe von der elektrischen Versorgung getrennt werden. -
Seite 32: Schutzmaßnahmen
Installation Schutzmaßnahmen Dieses Gerät muss gemäß den technischen Richtlinien installiert werden. Der Betreiber trägt die volle Verantwortung für: • Die ordnungsgemäße Installation – Der Filter muss von qualifizierten Technikern gemäß der Montageanleitung installiert werden. • Die Vermeidung von Gefahren durch unsachgemäße Handhabung. •... -
Seite 33: Funktionsweise
über das Ablassventil entfernt werden. Technische Daten Technische Daten Model IBF-10 3/4” IBF-10 1” IBF-10 5/ 4 ” Abmessungen 86 x 176 mm 104 x 177 mm 104 x 194 mm Maximaler Betriebsdruck 10 Bar / 1,0 Mpa Maximale Flüssigkeitstemperatur... - Seite 34 Installation Technische Daten Manuelles Entlüftungsventil Filtergehäuse Messingsieb Gehäusedichtung Sicherungsring Filterkammer Magnet Ablassventil G1/2" G1/2" G1/2" ø71 ø71 ø60...
- Seite 35 Technische Daten 1. INSTALLATION Der Separator verfügt sowohl über einen magnetischen Ring, der fer- romagnetische Verschmutzungen anzieht, als auch über ein Filtersieb aus Messing, das nichtmagnetische Verschmutzungen sowie Luftblasen mit einer Größe von 5 μm–100 μm aufspaltet.
-
Seite 36: Installation / Montage
Installation Installation / Montage Entlüftungsventil Stutzen Gehäuse Magnet Ablassventil... - Seite 37 Installation / Montage 1. INSTALLATION Installation Die Montage des Geräts darf ausschließlich von qualifiziertem Personal durchgeführt werden, z. B. von einem Monteur oder Installationsmechaniker. • Der Magnet kann die Funktion elektronischer Geräte stören, wie z. B. Herzschritt- macher, Computer oder elektronische Geräte. Diese Geräte dürfen nicht näher als 35 cm an den Magneten gebracht werden.
-
Seite 38: Montage
Installation Montage Es ist wichtig, bei der Bestimmung des geeigneten Installationsortes ausreichend Wartungsraum zu gewährleisten. Montieren Sie den Filter gemäß den auf dem Gehäuse angebrachten Pfeilen für die Durchflussrichtung. Separatoren können auf horizontalen, vertikalen Leitungen sowie in geneigter Position installiert werden. Zur Erleichterung von Wartungsarbeiten wird die Installation eines zusätzlichen Absperrventils empfohlen, auch auf der Leitung vom Separator zur Wärmequelle. -
Seite 39: Wartung / Lagerung
Wartung / Lagerung 1. INSTALLATION Wartung Der Filter sollte 1 bis 2 Monate nach der ersten Inbetriebnahme gereinigt werden. Während des weiteren Betriebs sollte daran gedacht werden, ihn mindestens einmal pro Jahr zu reini- gen, es sei denn, der Filter weist erhebliche Verschmutzungen auf, dann ist eine häufigere Wartung erforderlich. -
Seite 40: Schützen Wir Unsere Umwelt
EG / EU Konformitätserklärung Das Produkt unterliegt der Druckgeräterichtlinie 2014/68/EU und wird gemäß Art. 4.3 (aner- kannte Ingenieurpraxis) nicht mit dem CE-Zeichen gekennzeichnet. Anwendungsbereich der Magnetfilter IBF-10: • Wasser • Maximaler Betriebsdruck 10 bar (1,0 MPa) • Höchste Betriebstemperatur 110°C Adam Jastrzębski... -
Seite 41: Karta Gwarancyjna
KARTA GWARANCYJNA 1. INSTALLATION Poniższa karta gwarancyjna ważna jest tylko wraz z oryginałem dokumentu zakupu, tzn. fakturą lub paragonem. Ponadto musi być potwierdzona przez sprzedawcę podpisem i pieczątką. Karta gwarancyjna bez załączonego oryginalnego dokumentu zakupu jest nieważna. 1. Gwarantem urządzenia jest DAMBAT Jastrzębski S.K.A., adres serwisu: Adamów 50, 05-825 Grodzisk Mazowiecki, kompleks Panattoni. 2. - Seite 42 Notatki/Notes/Notizen...
- Seite 43 Notatki/Notes/Notizen...
- Seite 44 dambat.pl BIURO@DAMBAT.PL BIURO / OFFICE +48 22 721 11 92...
