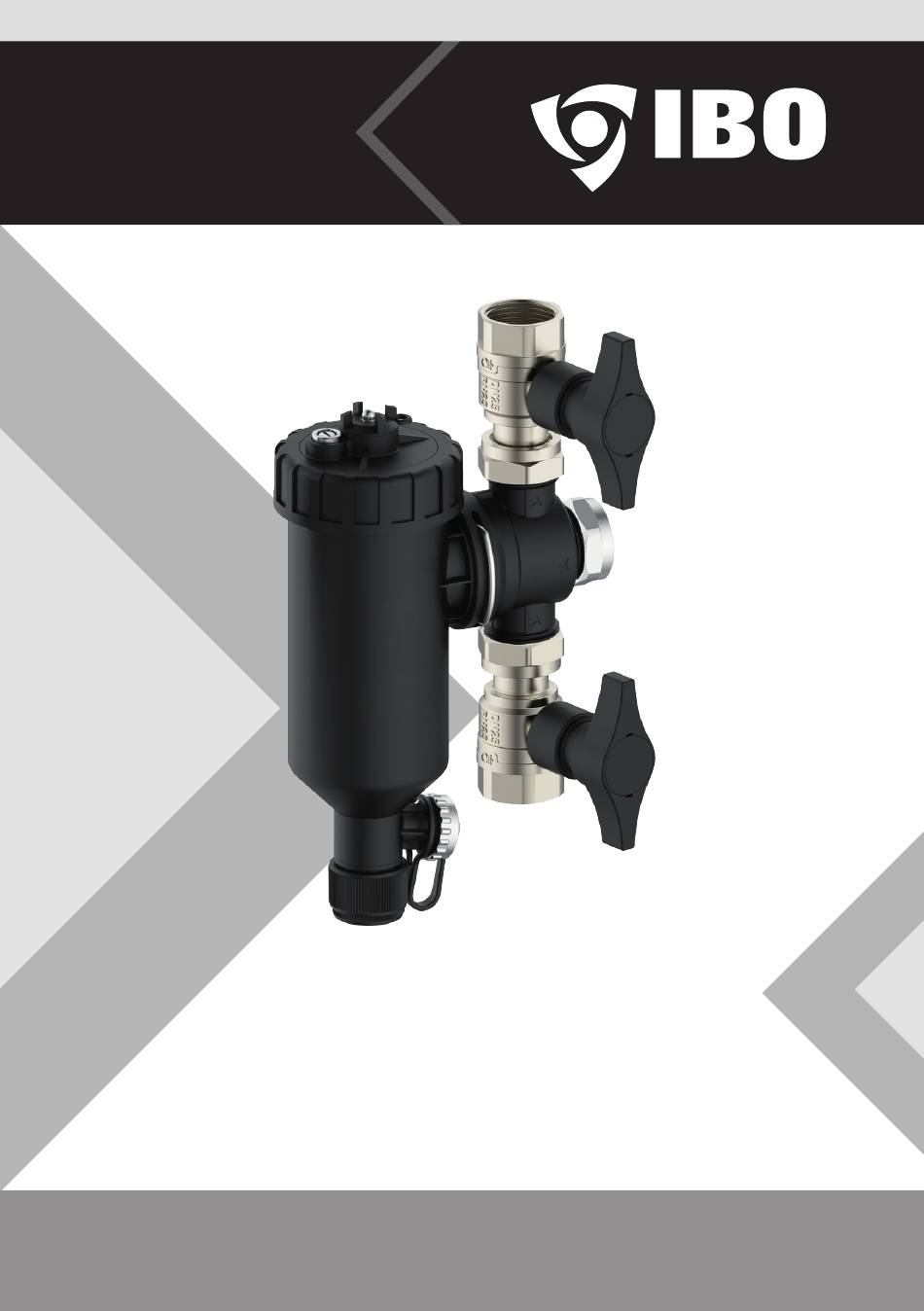

Instrukcja
obsługi
Magnetyczny separator
zanieczyszczeń
IBF-07
UWAGA! Przed przystąpieniem do eksploatacji zapoznaj się z instrukcją obsługi.
Ze względów bezpieczeństwa do obsługi urządzenia dopuszczone są tylko osoby
znające dokładnie instrukcję obsługi.
Inhaltsverzeichnis
loading

Verwandte Anleitungen für IBO IBF-07

Inhaltszusammenfassung für IBO IBF-07

  • Seite 1 Instrukcja obsługi Magnetyczny separator zanieczyszczeń IBF-07 UWAGA! Przed przystąpieniem do eksploatacji zapoznaj się z instrukcją obsługi. Ze względów bezpieczeństwa do obsługi urządzenia dopuszczone są tylko osoby znające dokładnie instrukcję obsługi.

  • Seite 2: Inhaltsverzeichnis

    Installation Spis treści Wykaz skrótów i symboli Środki ochronne Opis produktu Zasada działania Dane techniczne Instalacja/montaż Montaż Konserwacja / Przechowywanie Zadbajmy o nasze środowisko! Deklaracja zgodności WE/UE English User Manual 15-26 Deutsch Bedienungsanleitung 29-38 KARTA GWARANCYJNA Każde zastosowanie urządzenia, inne niż zastosowanie zgodne z przeznaczeniem, to przewidywalne nieprawidłowe zastosowanie urządzenia.

  • Seite 3: Wykaz Skrótów I Symboli

    Wykaz skrótów i symboli 1. INSTALLATION Ostrzeżenie! Symbol „niebezpieczeństwo” stosowany przy uwagach, których nieprzestrzeganie może powodować zagrożenie dla życia lub zdrowia ze strony instalacji elektrycznej. Przed przystąpieniem do czynności oznaczonych tym symbolem, przewód zasilający pompę musi zostać odłączony od zasilania elektrycznego. Ostrzeżenie! Symbol „niebezpieczeństwo”...

  • Seite 4: Środki Ochronne

    Installation Środki ochronne To urządzenie musi być zainstalowane zgodnie z wytycznymi technicznymi. Operator ponosi całkowitą odpowiedzialność za: • Właściwą instalację – filtr musi być montowany przez wykwalifikowanych techników zgodnie z instrukcją montażu • Zapobieganie zagrożeniom spowodowanym niewłaściwą obsługą. • Połączenia hydrauliczne powinny zostać wykonane przez kompetentnego, wyszko- UWAGA lonego i wykwalifikowanego specjalistę.

  • Seite 5: Zasada Działania

    Zasada działania 1. INSTALLATION Filtry magnetyczne posiadają podwójną funkcję zatrzymywania zanieczyszczeń, zarówno tych ferromagnetycznych jak i niemagnetycznych, dzięki zastosowaniu podwójnej filtracji. Ciecz płynąca w układzie, musi przepłynąć przez filtr, aby zamknąć obieg. Osady, przepływa- jąc przez filtr, dzięki specjalnej konstrukcji zatrzymywane są na dwóch podzespołach filtrują- cych.
  • Seite 6 1" Installation Dane techniczne Pokrywa filtra Magnes 3-1. Odpowietrznik 3-2. O-ring 3-3. Wkład odpowetrznika 3-4. O-ring 4-1. Osłona magnesu 4-2. Uszczelka korpusu Sprężyna Tuleja dywersyjna Pierścień izolacyjny 8-1. Obudowa wkładu 8-2. Uszczelki Zawór spustowy Uszczelka Korpus przyłączeniowy Zacisk blokujący Klucz 1"...
  • Seite 7 Dane techniczne 1. INSTALLATION 1. Obudowa 2. 1”króciec 4. 1”zawór kulowy Zawór spustowy...

  • Seite 8: Instalacja/Montaż

    Installation Instalacja/montaż Instalacja Montaż urządzenia może być przeprowadzony wyłącznie przez wykwalifikowany personel np. montera lub mechanika instalacji. • Magnes może powodować zakłócenia pracy urządzeń elektronicznych, takich jak rozruszniki serca, komputery, urządzenia elektroniczne. Urządzeń tych nie należy zbliżać na odległość mniejszą niż 35 cm. •...
  • Seite 9 Instalacja/montaż 1. INSTALLATION Rys 2. Miejsce montażu: OPCJA B Wejście do boilera Powrót Ważne jest, aby zapewnić odpowiednią przestrzeń konserwacyjną podczas określania od- powiedniego miejsca instalacji. Montować zgodnie ze strzałkami przepływu umieszczonymi na korpusie filtra. Separatory mogą być montowane na przewodach poziomych, pionowych, jak również...

  • Seite 10: Montaż

    Installation Montaż 4. Zamontuj zawory odcinające wraz z uszczelkami, dostarczone w komplecie z filtrem. 5. Zamontuj przyłącze filtra wraz z uszczelkami tak, aby kierunek strzałki na korpusie/ przyłączu był zgodny z kierunkiem przepływu cieczy w instalacji. 6. Zamocuj korpus filtra do przyłącza, dokręcając dokładnie oba elementy. 7.

  • Seite 11: Konserwacja / Przechowywanie

    Konserwacja / Przechowywanie 1. INSTALLATION Konserwacja Należy wyczyścić filtr od 1 do 2 miesięcy po pierwszym uruchomieniu. W dalszym ciągu eks- ploatowania należy pamiętać, aby czyścić go minimum 1 raz w roku, chyba że filtr wskazuje na znaczne zanieczyszczenie, wówczas niezbędna będzie częstsza konserwacja. Prace konserwacyjne nie muszą...

  • Seite 12: Zadbajmy O Nasze Środowisko

    Deklaracja zgodności WE/UE Produkt podlega dyrektywie ciśnieniowej 2014/68/UE i zgodnie z art. 4.3 (uznana praktyka inżynierska) nie jest znakowany znakiem CE. Zakres stosowania flitrów magnetycznych IBF-07: • Woda • Maksymalne ciśnienie robocze 3 bar (0,3 MPa) • Maksymalna temperatura robocza 90°C Adam Jastrzębski...
  • Seite 13 Notatki/Notes/Notizen...

  • Seite 15: English User Manual

    Operating Manual Magnetic dirt separator IBF-07 CAUTION! Before use, read the user manual. For safety reasons, only persons familiar with the user manual can operate the device.
  • Seite 16 Table of contents List of abbreviations and symbols Safety measures Safety measures Principle of operation Technical specifications Installation/assembly Assembly Maintenance/storage Let’s protect our environment together! EU/EC declaration of conformity Deutsch Bedienungsanleitung 29-38 KARTA GWARANCYJNA Any use of the device other than for its intended purpose will be considered improper use of the device.

  • Seite 17: List Of Abbreviations And Symbols

    List of abbreviations and symbols Warning! The “danger” symbol is used with comments whose non-observance may cause dan- ger to health or safety due to the electrical system. Before carrying out any work marked with this symbol, the pump power supply cable must be disconnected from the electrical mains.

  • Seite 18: Safety Measures

    Safety measures The device must be installed according to technical guidelines. The operator is the sole party responsible for the following: • Correct installation – the filter must be installed by qualified technicians according to the installation instructions • Preventing the risks due to mishandling. •...

  • Seite 19: Principle Of Operation

    Principle of operation impurities thanks to the use of double filtration. The liquid passing in the system must pass through the filter to close the loop. When the sediment passes through the filter, it is retained on two filtering components thanks to the special design of the filter. The first component, which retains ferromagnetic impurities (separates magnetite), is a 9000 Gauss magnet instal- led outside the body.
  • Seite 20 1" Technical specifications Filter cover Magnet 3-1. Vent 3-2. O-ring 3-3. Vent insert 3-4. O-ring 4-1. Magnet cover 4-2. Body seal Spring Diversion sleeve Insulating ring 8-1. Filter element housing 8-2. Seals Drain valve Seal Connecting body Locking clamp Wrench 1"...
  • Seite 21 Technical specifications 1. Casing 2. 1”connector 4. 1”ball valve Drain valve...

  • Seite 22: Installation/Assembly

    IBF-07 magnetic filters can be installed both horizontally and vertically thanks to the 360° adjustable body, which facilitates installation in various places. The filter must be installed only in the vertical position due to the design of the filter element.

  • Seite 23: Assembly

    Installation/assembly Fig. 2. Place of installation: OPTION B Boiler inlet Return It is important to provide sufficient maintenance space while determining the appropriate place of installation. Install according to the flow direction arrows on the filter body. Sepa- rators must be installed on horizontal or vertical lines or in the angled position. To facilitate maintenance, it is recommended to install an additional shutoff valve also on the line from the separator to the heat source.
  • Seite 24 Installation 4. Install the shutoff valves supplied with the filter, together with the seals. 5. Install the filter connection with the seals in such a way that the direction of the arrow on the body/connection is consistent with the liquid flow direction in the system. 6.

  • Seite 25: Maintenance/Storage

    Maintenance/storage Maintenance Clean the filter within 1 to 2 months after the first start-up. During further service, make sure to clean the filter at least once a year unless it is severely contaminated, indicating that more frequent maintenance will be needed. The scope of maintenance may vary depending on the device, and it should be determined by the person performing the maintenance activities.

  • Seite 26: Let's Protect Our Environment Together

    The product is subject to Pressure Equipment Directive 2014/68/EU, and it is not marked with the CE mark according to Article 4.3 (recognised engineering practice). Scope of application of IBF-07 magnetic filters: • Water • Maximum operating pressure – 3 bar (0.3 Mpa) •...
  • Seite 27 Notatki/Notes/Notizen...

  • Seite 29: Deutsch Bedienungsanleitung

    Bedienungsanleitung Magnetischer Schmutzabscheider IBF-07 ACHTUNG! Vor Inbetriebnahme ist die Bedienungsanleitung sorgfältig zu lesen. Aus Sicherheitsgründen dürfen das Gerät nur Personen bedienen, die mit dem Inhalt der Bedienungsanleitung genau vertraut sind.
  • Seite 30 Installation Inhaltsverzeichnis Verzeichnis der Abkürzungen und Symbole Schutzmaßnahmen Produktbeschreibung Funktionsweise Technische Daten Installation / Montage Montage Wartung / Lagerung Schützen wir unsere Umwelt! EG / EU – Konformitätserklärung KARTA GWARANCYJNA Jede Verwendung des Gerätes, die nicht dem bestimmungsgemäßen Gebrauch entspricht, gilt als vorhersehbarer Fehlgebrauch des Gerätes.

  • Seite 31: Verzeichnis Der Abkürzungen Und Symbole

    Verzeichnis der Abkürzungen und Symbole 1. INSTALLATION Warnung! Das Symbol „Gefahr” wird bei Hinweisen verwendet, deren Nichtbeachtung zu einer Gefahr für Leben oder Gesundheit durch die elektrische Anlagen führen kann. Bevor Sie Arbeiten durchführen, die mit diesem Symbol gekennzeichnet sind, muss das Netzkabel der Pumpe von der elektrischen Versorgung getrennt werden.

  • Seite 32: Schutzmaßnahmen

    Installation Schutzmaßnahmen Dieses Gerät muss gemäß den technischen Richtlinien installiert werden. Betreiber trägt die volle Verantwortung für: • Die ordnungsgemäße Installation – Der Filter muss von qualifizierten Technikern gemäß der Montageanleitung installiert werden • Die Vermeidung von Gefahren durch unsachgemäße Handhabung. •...

  • Seite 33: Funktionsweise

    Funktionsweise 1. INSTALLATION Magnetfilter besitzen eine doppelte Funktion zur Rückhaltung von Verunreinigungen – so- wohl ferromagnetischer als auch nichtmagnetischer – dank der doppelten Filtration. Die im System zirkulierende Flüssigkeit muss den Filter durchströmen, um den Kreislauf zu schließen. Beim Durchströmen des Filters werden Ablagerungen aufgrund der speziellen Konstruktion an zwei Filterelementen zurückgehalten.
  • Seite 34 1" Installation Technische Daten Filterdeckel Magnet 3-1. Entlüfter 3-2. O-Ring 3-3. Einsatz des Entlüfters 3-4. O-Ring 4-1. Magnetabdeckung 4-2. Gehäusedichtung Feder Verteilhülse Isolationsring 8-1. Einsatzgehäuse 8-2. Dichtungen Ablassventil Dichtung Anschlussgehäuse Verriegelungsschelle Schlüssel 1"...
  • Seite 35 Technische Daten 1. INSTALLATION 1. Gehäuse 2. 1”Stutzen 4. 1”Kugelhahn Ablassventil...

  • Seite 36: Installation / Montage

    Installation Installation / Montage Installation Die Montage des Geräts darf ausschließlich von qualifiziertem Personal durchgeführt werden, z. B. von einem Monteur oder einem Installationsmechaniker. • Der Magnet kann die Funktion elektronischer Geräte beeinträchtigen, wie z. B. He- rzschrittmacher, Computer oder elektronische Geräte. Diese Geräte dürfen nicht näher als 35 cm an den Magneten gebracht werden.
  • Seite 37 Installation / Montage 1. INSTALLATION Abb. 2. Montageort: OPTION B Einlass zum Warmwasserspeicher Rückkehr Es ist wichtig, bei der Festlegung des geeigneten Installationsorts ausreichend Platz für Wartungsarbeiten zu gewährleisten. Die Montage sollte entsprechend den auf dem Filter- gehäuse angebrachten Fließrichtungspfeilen erfolgen. Separatoren können an horizontalen, vertikalen sowie geneigten Leitungen installiert werden.

  • Seite 38: Montage

    Installation Montage 4. Montieren Sie die Absperrventile zusammen mit den Dichtungen, die im Lieferumfang des Filters enthalten sind. 5. Montieren Sie den Filteranschluss zusammen mit den Dichtungen so, dass die Pfeilrichtung auf dem Gehäuse/Anschluss mit der Durchflussrichtung der Flüssigkeit in der Anlage übereinstimmt. 6.

  • Seite 39: Wartung / Lagerung

    Wartung / Lagerung 1. INSTALLATION Wartung Der Filter sollte 1 bis 2 Monate nach der ersten Inbetriebnahme gereinigt werden. Während des weiteren Betriebs sollte daran gedacht werden, ihn mindestens einmal pro Jahr zu reini- gen, es sei denn, der Filter weist erhebliche Verschmutzungen auf, dann ist eine häufigere Wartung erforderlich.

  • Seite 40: Schützen Wir Unsere Umwelt

    EG / EU Konformitätserklärung Das Produkt unterliegt der Druckgeräterichtlinie 2014/68/EU und wird gemäß Art. 4.3 (anerkannte Ingenieurpraxis) nicht mit dem CE-Zeichen gekennzeichnet. Anwendungsbereich der Magnetfilter IBF-07: • Wasser • Maximaler Betriebsdruck 3 bar (0,3 MPa) • Höchste Betriebstemperatur 90°C Adam Jastrzębski...

  • Seite 41: Karta Gwarancyjna

    KARTA GWARANCYJNA KARTA GWARANCYJNA 1. INSTALLATION Poniższa karta gwarancyjna ważna jest tylko wraz z oryginałem dokumentu zakupu, tzn. fakturą lub paragonem. Poniższa karta gwarancyjna ważna jest tylko wraz z oryginałem dokumentu zakupu, tzn. fakturą lub paragonem. Ponadto musi być potwierdzona przez sprzedawcę podpisem i pieczątką. Karta gwarancyjna bez załączonego Ponadto musi być...
  • Seite 42 Notatki/Notes/Notizen...
  • Seite 43 Notatki/Notes/Notizen...
  • Seite 44 dambat.pl BIURO@DAMBAT.PL BIURO / OFFICE +48 22 721 11 92...
