IBO IBF-06 Bedienungsanleitung
Magnetischer schmutzabscheider
Verwandte Anleitungen für IBO IBF-06
Inhaltszusammenfassung für IBO IBF-06

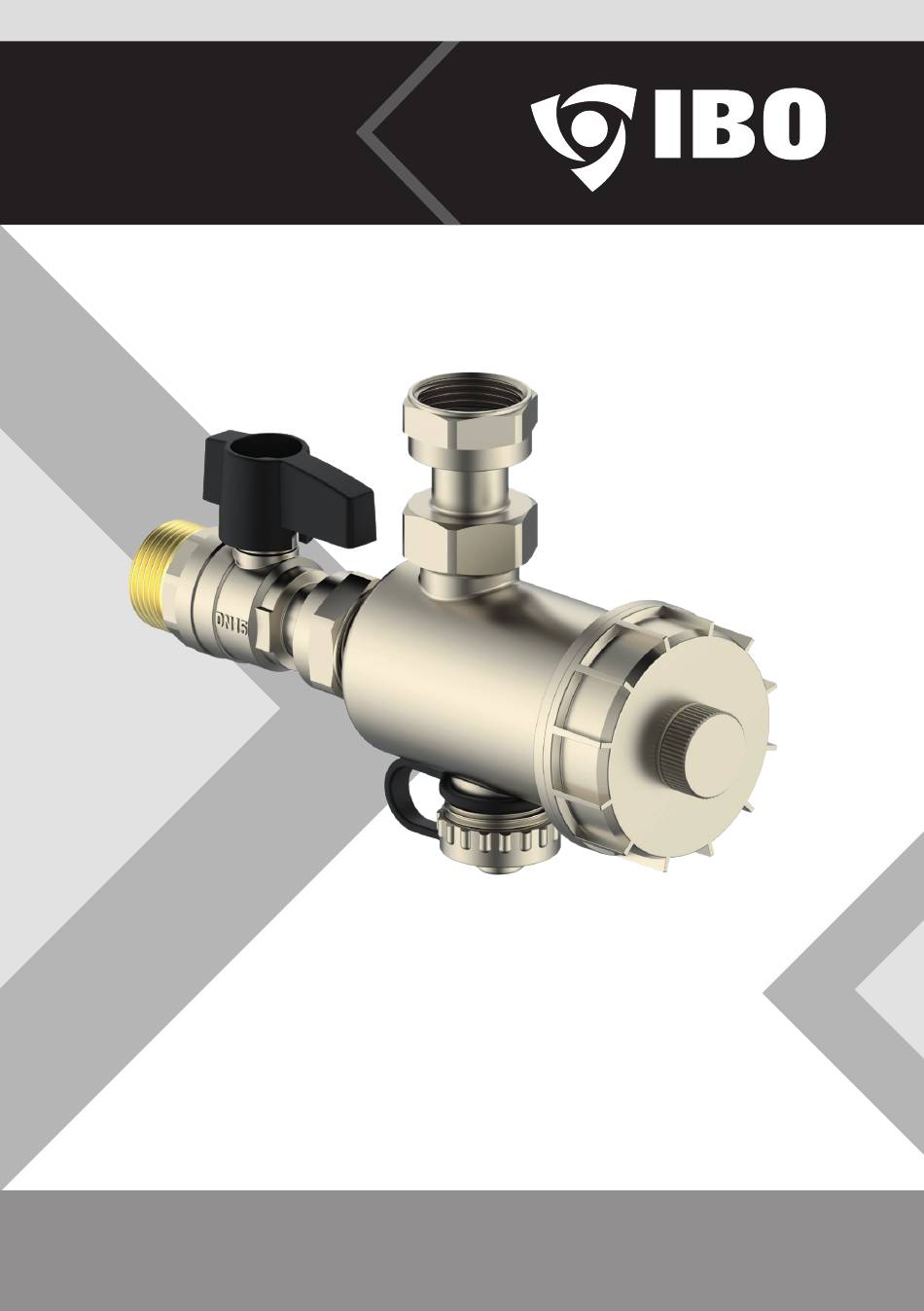

- Seite 1 Instrukcja obsługi Magnetyczny separator zanieczyszczeń IBF-06 UWAGA! Przed przystąpieniem do eksploatacji zapoznaj się z instrukcją obsługi. Ze względów bezpieczeństwa do obsługi urządzenia dopuszczone są tylko osoby znające dokładnie instrukcję obsługi.
-
Seite 2: Inhaltsverzeichnis
Installation Spis treści Wykaz skrótów i symboli Środki ochronne Opis produktu Zasada działania Dane techniczne Instalacja/montaż Montaż Konserwacja / Przechowywanie Zadbajmy o nasze środowisko! Deklaracja zgodności WE/UE English User Manual 15-26 Deutsch Bedienungsanleitung 29-41 KARTA GWARANCYJNA Każde zastosowanie urządzenia, inne niż zastosowanie zgodne z przeznaczeniem, to przewidywalne nieprawidłowe zastosowanie urządzenia. -
Seite 3: Wykaz Skrótów I Symboli
Wykaz skrótów i symboli 1. INSTALLATION Ostrzeżenie! Symbol „niebezpieczeństwo” stosowany przy uwagach, których nieprzestrzeganie może powodować zagrożenie dla życia lub zdrowia ze strony instalacji elektrycznej. Przed przystąpieniem do czynności oznaczonych tym symbolem, przewód zasilający pompę musi zostać odłączony od zasilania elektrycznego. Ostrzeżenie! Symbol „niebezpieczeństwo”... -
Seite 4: Środki Ochronne
Installation Środki ochronne To urządzenie musi być zainstalowane zgodnie z wytycznymi technicznymi. Operator ponosi całkowitą odpowiedzialność za: • Właściwą instalację – filtr musi być montowany przez wykwalifikowanych techników zgodnie z instrukcją montażu. • Zapobieganie zagrożeniom spowodowanym niewłaściwą obsługą. • Połączenia hydrauliczne powinny zostać wykonane przez kompetentnego, wyszko- UWAGA lonego i wykwalifikowanego specjalistę. -
Seite 5: Zasada Działania
Zasada działania 1. INSTALLATION Filtry magnetyczne posiadają podwójną funkcję zatrzymywania zanieczyszczeń, zarówno tych ferromagnetycznych jak i niemagnetycznych, dzięki zastosowaniu podwójnej filtracji. Ciecz płynąca w układzie, musi przepłynąć przez filtr, aby zamknąć obieg. Osady, przepły- wając przez filtr, dzięki specjalnej konstrukcji zatrzymywane są na dwóch podzespołach filtrujących. - Seite 6 Installation Dane techniczne ¾" Magnes neodymowy Pokrywa filtra Osłona magnesu Uszczelka korpusu Filtr siatkowy Obudowa filtra Zaślepka Zawór kulowy Podkładka Nakrętka Śrubunek Uchwyt gumowy Podkładka Zaślepka Klucz ¾" ¾"...
- Seite 7 Dane techniczne 1. INSTALLATION Dane techniczne ¾” obrotowy śrubunek ułatwia montaż Obudowa ¾” zawór kulowy Magnes neodymowy Zawór spustowy...
-
Seite 8: Instalacja/Montaż
Installation Instalacja/montaż Instalacja Montaż urządzenia może być przeprowadzony wyłącznie przez wykwalifikowany personel np. montera lub mechanika instalacji. • Magnes może powodować zakłócenia pracy urządzeń elektronicznych, takich jak rozruszniki serca, komputery, urządzenia elektroniczne. Urządzeń tych nie należy zbliżać na odległość mniejszą niż 35 cm. •... - Seite 9 Instalacja/montaż 1. INSTALLATION Rys 2. Miejsce montażu: OPCJA B boiler boiler system system boiler Rys 3. Miejsce montażu: OPCJA C boiler system system...
-
Seite 10: Montaż
Installation Montaż Rys 4. Miejsce montażu: OPCJA D system boiler Ważne jest, aby zapewnić odpowiednią przestrzeń konserwacyjną podczas określania miejsca instalacji. Montować zgodnie ze strzałkami przepływu umieszczonymi na korpusie filtra. Separatory mogą być montowane na przewodach poziomych, pionowych, jak również w pozycji kątowej. -
Seite 11: Konserwacja / Przechowywanie
Konserwacja / Przechowywanie 1. INSTALLATION Konserwacja Należy wyczyścić filtr od 1 do 2 miesięcy po pierwszym uruchomieniu. W dalszym ciągu eks- ploatowania należy pamiętać, aby czyścić go minimum 1 raz w roku, chyba że filtr wskazuje na znaczne zanieczyszczenie, wówczas niezbędna będzie częstsza konserwacja. Prace konserwacyjne nie muszą... -
Seite 12: Zadbajmy O Nasze Środowisko
Deklaracja zgodności WE/UE Produkt podlega dyrektywie ciśnieniowej 2014/68/UE i zgodnie z art. 4.3 (uznana praktyka inżynierska) nie jest znakowany znakiem CE. Zakres stosowania flitrów magnetycznych IBF-06: • Woda • Maksymalne ciśnienie robocze 10 bar (1,0 MPa) • Maksymalna temperatura robocza 90°C Adam Jastrzębski... - Seite 13 Notatki/Notes/Notizen...
-
Seite 15: English User Manual
Operating Manual Magnetic dirt separator IBF-06 CAUTION! Before use, read the user manual. For safety reasons, only persons familiar with the user manual can operate the device. - Seite 16 Table of contents List of abbreviations and symbols Safety measures Product description Principle of operation Technical specifications Installation/assembly Assembly Maintenance/storage Let’s protect our environment together! EU/EC declaration of conformity Deutsch Bedienungsanleitung 29-41 KARTA GWARANCYJNA Any use of the device other than for its intended purpose will be considered improper use of the device.
-
Seite 17: List Of Abbreviations And Symbols
List of abbreviations and symbols Warning! The “danger” symbol is used for warnings where failure to comply may cause a dan- ger to health or safety due to the electrical system. Before carrying out any work marked with this symbol, the pump’s power cable must be disconnected from the electrical supply. -
Seite 18: Safety Measures
Safety measures The device must be installed according to technical guidelines. The operator is the sole party responsible for the following: • Correct installation – the filter must be installed by qualified technicians according to the installation instructions. • Preventing risks due to mishandling. •... -
Seite 19: Principle Of Operation
Principle of operation Magnetic filters have a double function retaining both ferromagnetic and non-magnetic impurities thanks to the use of double filtration. The liquid circulating in the system must pass through the filter to close the loop. When the sediment passes through the filter, it is retained on two filtering components thanks to the special design of the filter. - Seite 20 Technical specifications ¾" Neodymium magnet Filter cover Magnet cover Body seal Mesh filter Filter housing Ball valve Shim Bolts Rubber holder Shim Wrench ¾" ¾"...
-
Seite 21: Technical Specification
Technical specification Dane techniczne ¾” rotary union facilitates Casing ¾” ball valve Neodymium magnet Casing... -
Seite 22: Installation/Assembly
IBF-06 magnetic filters can be installed both horizontally and vertically thanks to the 360° adjustable body, which facilitates installation in various places. The filter can be installed vertically or horizontally. -
Seite 23: Assembly
Installation/assembly Fig. 2. Place of boiler installation: OPTION B boiler system system boiler Fig. 3. Place of boiler installation: OPTION C system system... - Seite 24 Installation Fig. 4. Place of installation: OPTION D system boiler It is important to provide sufficient maintenance space while determining the place of installation. Install according to the flow direction arrows on the filter body. Separators must be installed on horizontal or vertical lines or in the angled position. To facilitate ma- intenance, it is recommended to also install an additional shutoff valve on the line from the separator to the heat source.
-
Seite 25: Maintenance/Storage
Maintenance/storage Maintenance Clean the filter within 1 to 2 months after the first start-up. During further service, make sure to clean the filter at least once a year unless it is severely contaminated, indicating that more frequent maintenance will be needed. The scope of maintenance may vary depending on the device, and it should be determined by the person performing the maintenance activities. -
Seite 26: Let's Protect Our Environment Together
The product is subject to Pressure Equipment Directive 2014/68/EU, and it is not marked with the CE mark according to Article 4.3 (recognised engineering practice). Scope of application of IBF-06 magnetic filters: • Water • Maximum operating pressure – 10 bar (1.0 MPa) •... - Seite 27 Notatki/Notes/Notizen...
-
Seite 29: Deutsch Bedienungsanleitung
Bedienungsanleitung Magnetischer Schmutzabscheider IBF-06 ACHTUNG! Vor Inbetriebnahme ist die Bedienungsanleitung sorgfältig zu lesen. Aus Sicherheitsgründen dürfen das Gerät nur Personen bedienen, die mit dem Inhalt der Bedienungsanleitung genau vertraut sind. - Seite 30 Installation Inhaltsverzeichnis Verzeichnis der Abkürzungen und Symbole Schutzmaßnahmen Produktbeschreibung Funktionsweise Technische Daten Installation / Montage Montage Wartung / Lagerung Schützen wir unsere Umwelt! EG / EU - Konformitätserklärung KARTA GWARANCYJNA Jede Verwendung des Gerätes, die nicht dem bestimmungsgemäßen Gebrauch entspricht, gilt als vorhersehbarer Fehlgebrauch des Gerätes.
-
Seite 31: Verzeichnis Der Abkürzungen Und Symbole
Verzeichnis der Abkürzungen und Symbole 1. INSTALLATION Warnung! Das Symbol „Gefahr” wird bei Hinweisen verwendet, deren Nichtbeachtung zu einer Gefahr für Leben oder Gesundheit durch die elektrische Anlagen führen kann. Bevor Sie Arbeiten durchführen, die mit diesem Symbol gekennzeichnet sind, muss das Netzkabel der Pumpe von der elektrischen Versorgung getrennt werden. -
Seite 32: Schutzmaßnahmen
Installation Schutzmaßnahmen Dieses Gerät muss gemäß den technischen Richtlinien installiert werden. Der Betreiber trägt die volle Verantwortung für: • Die ordnungsgemäße Installation – Der Filter muss von qualifizierten Technikern gemäß der Montageanleitung installiert werden. • Die Vermeidung von Gefahren durch unsachgemäße Handhabung. •... -
Seite 33: Funktionsweise
Funktionsweise 1. INSTALLATION Magnetfilter besitzen eine doppelte Funktion zur Rückhaltung von Verunreinigungen – so- wohl ferromagnetischer als auch nichtmagnetischer – dank der doppelten Filtration. Die im System zirkulierende Flüssigkeit muss den Filter durchströmen, um den Kreislauf zu schließen. Beim Durchströmen des Filters werden Ablagerungen aufgrund der speziellen Konstruktion an zwei Filterelementen zurückgehalten. - Seite 34 Installation Technische Daten ¾" Neodym-Magnet Filterdeckel Magnetabdeckung Gehäusedichtung Filtersieb Filtergehäuse Verschlusskappe Kugelhahn Unterlegscheibe Mutter Verschraubung Gummihalter Unterlegscheibe Blindstopfen Schlüssel ¾" ¾"...
- Seite 35 Technische Daten 1. INSTALLATION Dane techniczne ¾” Drehbare Verschraubung erleichtert die Montage Gehäuse ¾” Kugelhahn Neodym-Magnet Ablassventil...
-
Seite 36: Installation / Montage
Installation Installation / Montage Installation Die Montage des Geräts darf ausschließlich von qualifiziertem Personal durchgeführt werden, z. B. von einem Monteur oder einem Installationsmechaniker. • Der Magnet kann die Funktion elektronischer Geräte beeinträchtigen, wie z. B. He- rzschrittmacher, Computer oder elektronische Geräte. Diese Geräte dürfen nicht näher als 35 cm an den Magneten gebracht werden. - Seite 37 Installation / Montage 1. INSTALLATION Abb. 2. Montageort: OPTION B Warmwasserspeicher Warmwasserspeicher System System Abb. 3. Warmwasserspeicher Montageort: OPTION C Warmwasserspeicher System System...
-
Seite 38: Montage
Installation Montage Abb. 4. Montageort: OPTION D System Warmwasserspeicher Es ist wichtig, bei der Bestimmung des geeigneten Installationsortes ausreichend Platz für Wartun- gsarbeiten zu gewährleisten. Montieren Sie den Filter gemäß den auf dem Gehäuse angebrachten Pfeilen für die Durchflussrichtung. Separatoren können auf horizontalen, vertikalen Leitungen oder in geneigter Position installiert werden. -
Seite 39: Wartung / Lagerung
Wartung / Lagerung 1. INSTALLATION Wartung Der Filter sollte 1 bis 2 Monate nach der ersten Inbetriebnahme gereinigt werden. Während des weiteren Betriebs sollte daran gedacht werden, ihn mindestens einmal pro Jahr zu reini- gen, es sei denn, der Filter weist erhebliche Verschmutzungen auf, dann ist eine häufigere Wartung erforderlich. -
Seite 40: Schützen Wir Unsere Umwelt
EG / EU Konformitätserklärung Das Produkt unterliegt der Druckgeräterichtlinie 2014/68/EU und wird gemäß Art. 4.3 (aner- kannte Ingenieurpraxis) nicht mit dem CE-Zeichen gekennzeichnet. Anwendungsbereich der Magnetfilter IBF-06: • Wasser • Maximaler Betriebsdruck 10 bar (1,0 MPa) • Höchste Betriebstemperatur 90°C Adam Jastrzębski... -
Seite 41: Karta Gwarancyjna
KARTA GWARANCYJNA 1. INSTALLATION Poniższa karta gwarancyjna ważna jest tylko wraz z oryginałem dokumentu zakupu, tzn. fakturą lub paragonem. Ponadto musi być potwierdzona przez sprzedawcę podpisem i pieczątką. Karta gwarancyjna bez załączonego oryginalnego dokumentu zakupu jest nieważna. 1. Gwarantem urządzenia jest DAMBAT Jastrzębski S.K.A., adres serwisu: Adamów 50, 05-825 Grodzisk Mazowiecki, kompleks Panattoni. 2. - Seite 42 Notatki/Notes/Notizen...
- Seite 43 Notatki/Notes/Notizen...
- Seite 44 dambat.pl BIURO@DAMBAT.PL BIURO / OFFICE +48 22 721 11 92...
