8.

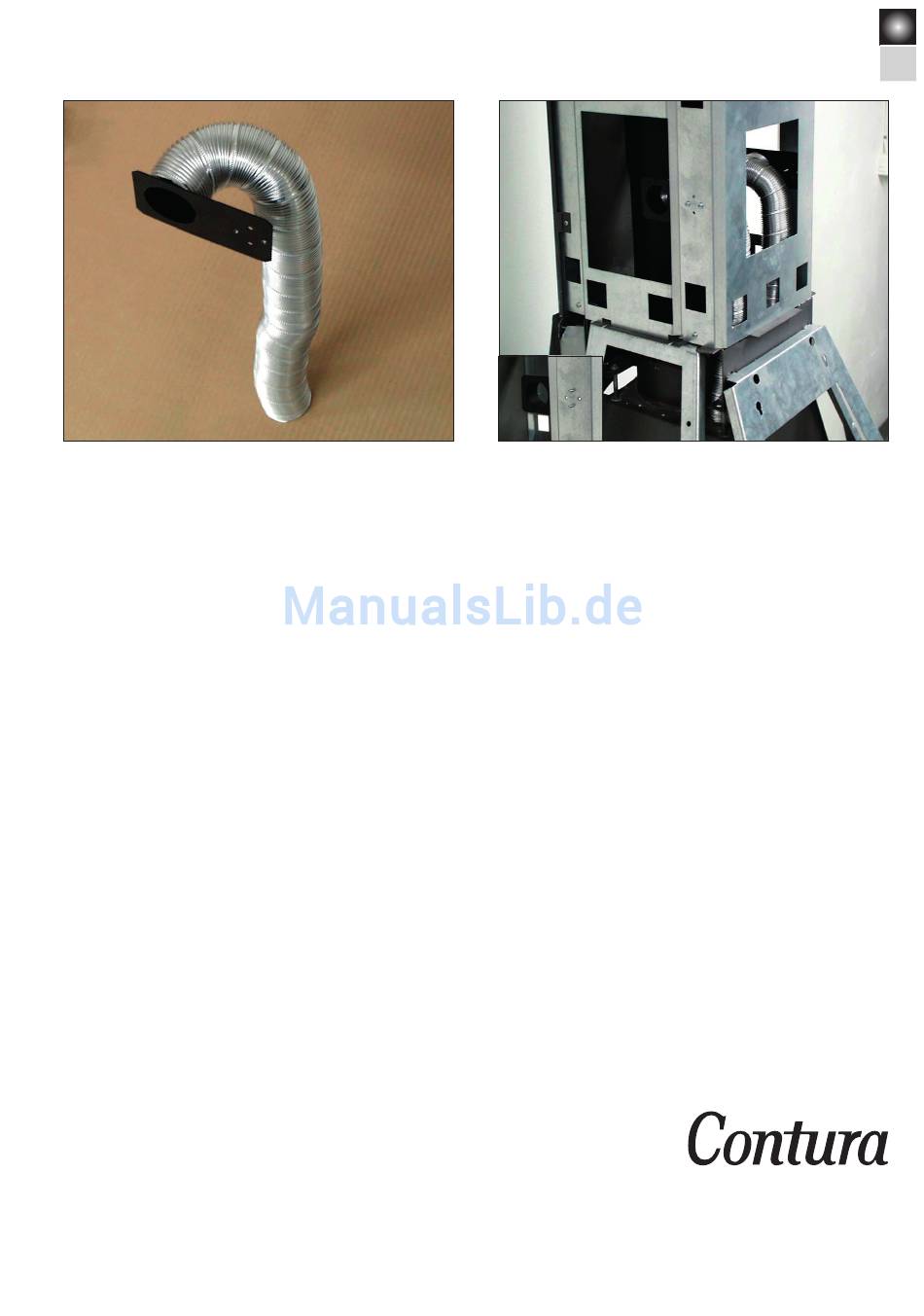

Der Kaminofen ist mit einem Ventilationskanal ausgestattet, der
die Ventilationsluft durch Konvektionsrohre leitet. Stecken Sie die
Schläuche auf die Befestigung und biegen Sie den Flexschlauch wie
abgebildet. Die erste Biegung sollte so eng wie möglich sein.
Bedienung:
Der Ventilator hat acht Stufen.
Stecker an der Steckdose anschließen.
0 – aus
1-4 Auto – automatischer Betrieb in vier Stufen
1-3 Man – manueller Betrieb in drei Stufen
611347 MAV C470 - 6
2014-10-01
9.
Schrauben Sie die Befestigung an das Schornsteingerüst und füh-
ren Sie die Schläuche in die Konvektionsröhren an der Oberseite
des Kaminofeneinsatzes (ca. 50mm). Die horizontal befindlichen
Schraubenlöcher sind für die Verschraubung von der Außenseite
vorgesehen, was die Standardvariante ist. Die vertikalen Löcher sind
für den Fall vorgesehen, dass man die Schrauben von der Innenseite
aus ansetzt, z.B. bei nachträglichem Einbau, wenn der Speckstein
bereits angebracht ist.
Automatik
Der Ventilator startet etwa 15 Minuten nachdem das Feuer
entzündet wurde. Der Ventilator schaltet ca. zwei Stunden nach-
dem das Feuer in die Glutphase übergegangen ist aus. Wenn der
Kaminofen bereits warm ist und der Regler auf ‚Auto' gestellt wird,
benötigt der Ventilator einige Minuten, um die Temperatur des
Kaminofens zu erfassen. Diese Zeit kann je nach Brennstoff und
Menge variieren. Trockenes Holz führt beispielsweise zu schnellerem
Start und ein großes Glutbett zu verlängerter Abkühlungszeit.
Technische Daten:
Stromversorgung: 230V 50 Hz
Leistung: 40W
NIBE AB/Contura · Box 134 · SE-285 23
Markaryd · SWEDEN · www.contura.se
Contura reserves the right to change dimensions
and procedures described in these instructions at
any time without special notice. The current edi-
tion can be downloaded from www.contura.eu
