DE
6

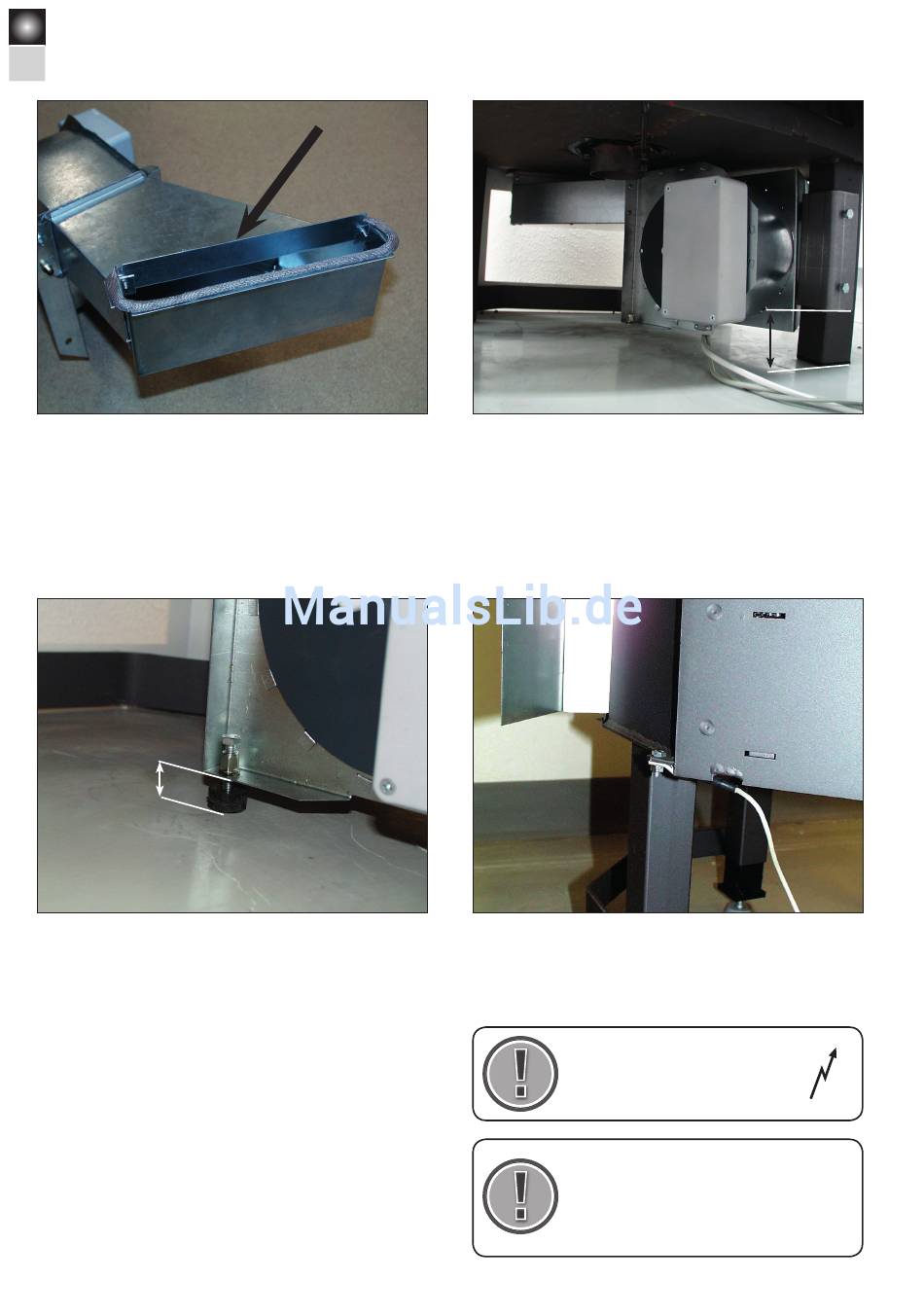

4.
Kante am Ausgangsgehäuse des Ventilators wird im nächsten
Montageschritt benötigt.
6.
20 mm
Befestigen Sie den Stützfuß unter dem Ventilator. Anschließend
die Schraube M6x40 durch die zugehörige Mutter in den Stützfuß
eingeschrauben. Die Schraube so justieren, dass der Ventilator
zum Boden hin abgestützt wird. Der Abstand zwischen Boden und
Unterkante Ventilator sollte 20 mm betragen. Die Luftöffnung des
Ventilators muss am Boden des Kaminofens anliegen.
Stecker und Reglerkabel an der Rückseite des Kaminofens nach
außen führen. Der Regler ist mit den entsprechenden Schrauben an
der Wand zu befestigen.
5.
Ventilator unter dem Kaminofen zwischen den beiden vor-
deren Beinen anbringen. Konsole am vorderen rechten Bein
des Kaminofens befestigen. Anschließend den Ventilator nach
oben schieben bis ein Abstand zwischen Boden und Unterkante
der Konsole von etwa 55 mm erreicht ist und die abstehende
Blechkante) in der Aussparung der Einsatzbodenplatte zu liegen
kommt. Schrauben an der Konsole festziehen.
7.
Montage des Fühlers
Kabelschuh des Sensors mit einer Schraube M6x16 und der ents-
prechenden Mutter links hinten unter dem Heizeinsatz befestigen.
(Loch vorhanden)
!
Der Sensor darf nur mit dem Kabelschuh
angebracht werden. Beschädigungen
an den Kabelisolationen sind mit
Lebensgefahr verbunden.
Bei längerem Nichtgebrauch des Kaminofens ( z.B.
!
in den Sommermonaten), bitte den Stecker des
Ventilators ziehen. Dies schützt die empfindliche
Elektronik des Ventilators, bei auftretenden
Gewitter und eventuellen Blitzeinschlägen.
55 mm
