Montage des Ventilators zum Contura 470
Bitte lesen Sie vor Beginn der Montage aufmerksam die
Installationsanleitung.
Für die Montage werden benötigt: Ringschlüssel (10mm),
Kreuzschraubendreher, Schraubendreher.

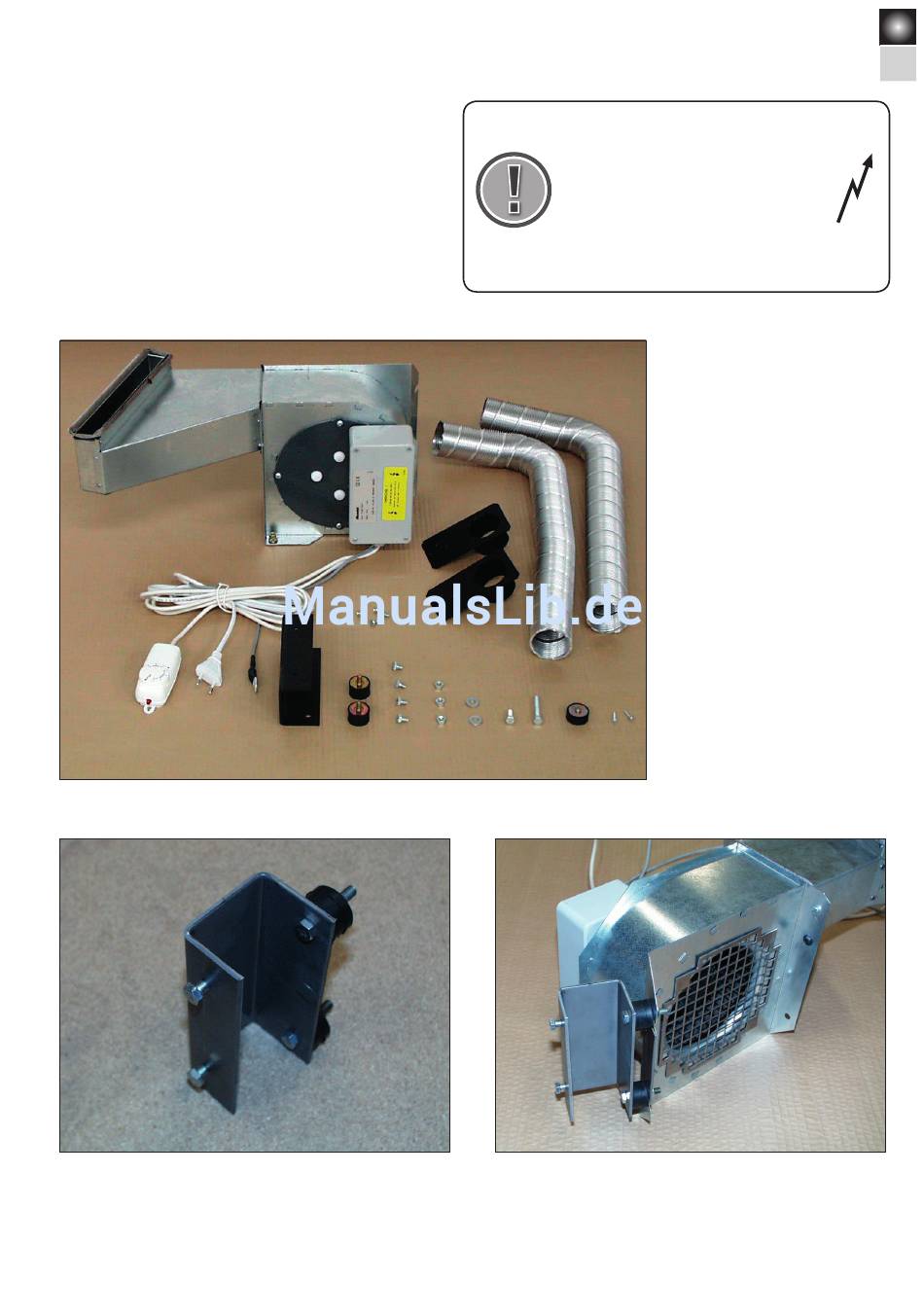

1.
5 6
7
8 9
2.
Befestigen Sie die Schwingungsdämpfer mit zwei Schrauben M6x8
an der Konsole und ziehen Sie diese fest.
Schrauben Sie zwei Schrauben M6x8 an die Konsole.
1
2
10
11 12 13 14 15 16
Der Ventilator wird mit 230 V betrieben.
Die Nichtbeachtung der Anleitung ist
!
mit Lebensgefahr verbunden. Eingriffe
und Veränderungen am Ventilator oder
dessen Bestandteilen sind nicht zulässig.
Beschädigungen an den Kabelisolationen sind
mit Lebensgefahr verbunden. Bei Defekten am
Ventilator ist mit der jeweiligen Verkaufsstelle
Kontakt aufzunehmen.
3
4
3.
Montieren Sie die Konsole an den Ventilator so, dass sich die
Schwingungsdämpfer zwischen Ventilator und Konsole befinden.
Verwenden Sie zwei M6 Unterlegscheiben und Muttern.
Bitte kontrollieren Sie, dass alle
Komponenten in der Lieferung ent-
halten sind.
1. Ventilator
2. Schrauben zu Schlauchschellen (4 Stück.)
3. Schlauchbefestigung (2 Stück.)
4. Flexschlauch (2 Stück.)
5. Regler
6. Stecker
7. Temperaturfühler
8. Konsole
9. Schwingungsdämpfer (2 Stück)
10. Schraube M6x8 (4 Stück.)
11. Mutter M6 (3 Stück.)
12. Unterlegscheibe M6 (2 Stück.)
13. Schraube M6x16
14. Schraube M6x40
15. Stützfuß
16. Schraube für Regler (2 Stück)
DE
5
