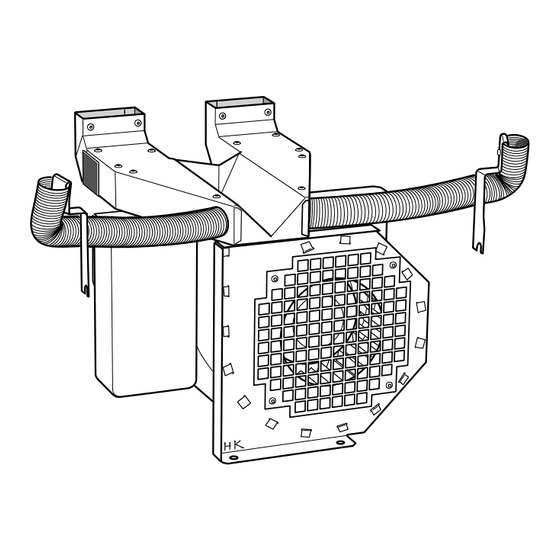

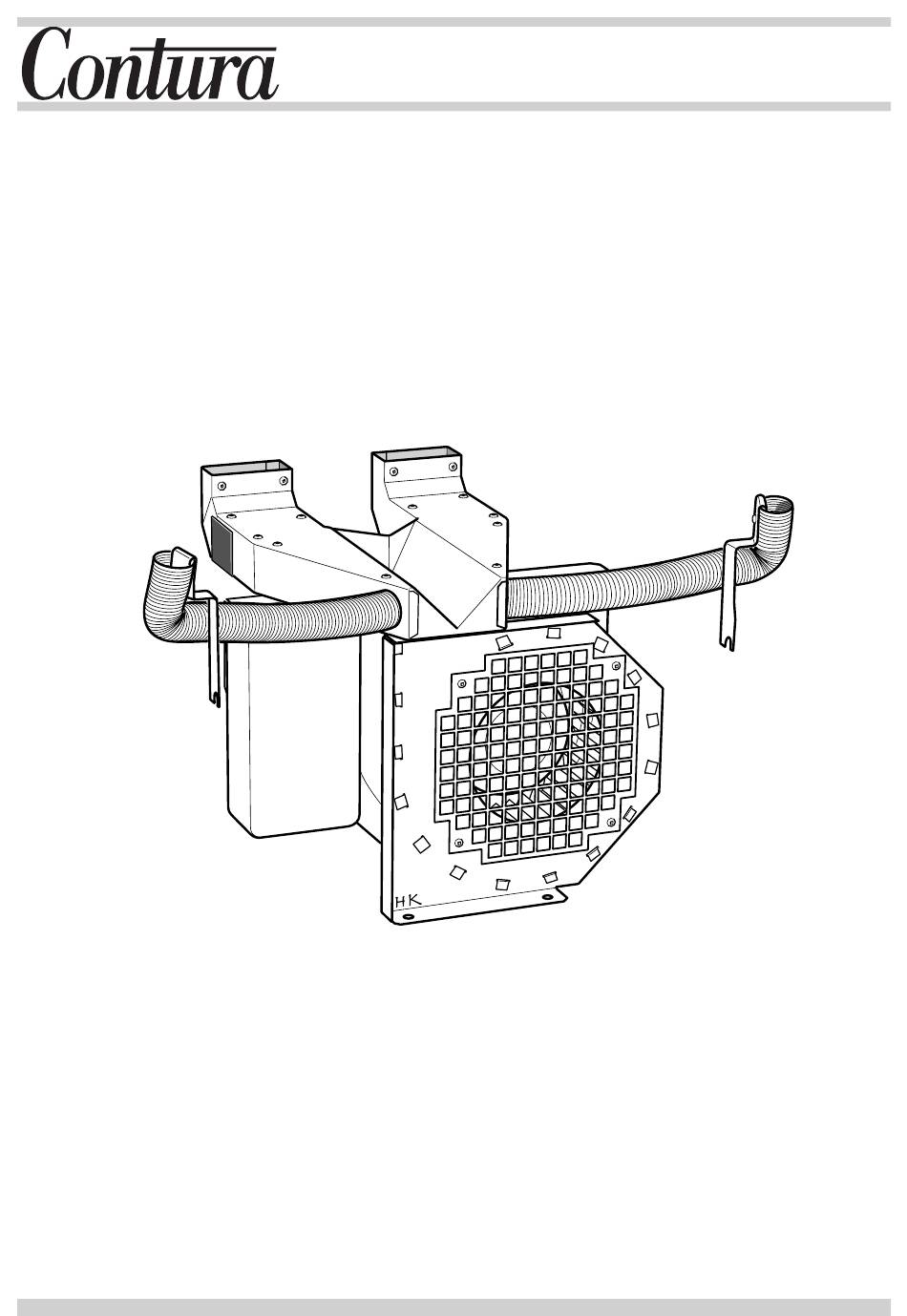

- Seite 1 511496 Montageanleitung MAV 0610-1 Ventilator Contura 500...
- Seite 2 Achtung! Der Ventilator ist nicht für das Modell Contura 580 geeignet. Allgemein Lesen Sie bitte genau die vorliegende Anleitung, bevor Sie den Ventilator installieren. Der Ventilator wird unterhalb der Feuerstätte positioniert und normalerweise hinter einem Sockel verborgen. Der Sockel ist als Zubehör separat erhältlich.
-
Seite 3: Montage Des Ventilators
Montage des Ventilators Schrauben Sie die Schwingungsdämpfer an die Halterung. Schrauben Sie dann Halterung und Klemmleiste an das Fußblech. Klemmleiste Halterung Führen Sie die Aluminiumschläuche etwa 10 mm in die entsprechenden Löcher des Ventilators. Rechts Links Vänster Höger Setzen Sie den Ventilator entsprechend der Abbildung ein. An der Rückseite muss der Ventilator durch die Kante gestützt werden, die sich an der Öffnung des Fußbleches befindet. - Seite 4 Vorsicht! Die Schläuche sind empfindlich. Führen Sie die Schläuche entsprechend der Abbildung durch die Seitenwand. Halten Sie die Befestigung an beiden Seiten der Öffnung und biegen Sie den Schlauch nach oben, die Befestigung sollte sich vor dem Schlauch befinden. Die Befestigung verläuft senkrecht, wenn sie fertig montiert ist.
- Seite 5 ACHTUNG! Der Sensor darf nur mit dem Kabelschuh angebracht werden. Beschädigungen an den Kabelisolationen sind mit Lebensgefahr verbunden. Lösen Sie die linke Schraube Befestigung Rostreglers. Befestigen Sie den Temperaturfühler wie auf der Abbildung dargestellt mit der Schraube M6x20. Lösen Sie die Schrauben am Rückblech um etwa drei Drehungen.
-
Seite 6: Montage Der Steuerung
Ventilator - fertig montiert Montage der Steuerung Stecker und Reglerkabel sind an der Rückseite des Kaminofens nach außen zu führen. Montieren Sie die Steuerung an der Wand in der gewünschten Höhe. Schließen Sie die Steuerung erst an, wenn der Ventilator fertig montiert ist. - Seite 8 NIBE AB/NIBE Brasvärme Box 134 SE-285 23 Markaryd ● ● www.nibe.se...
