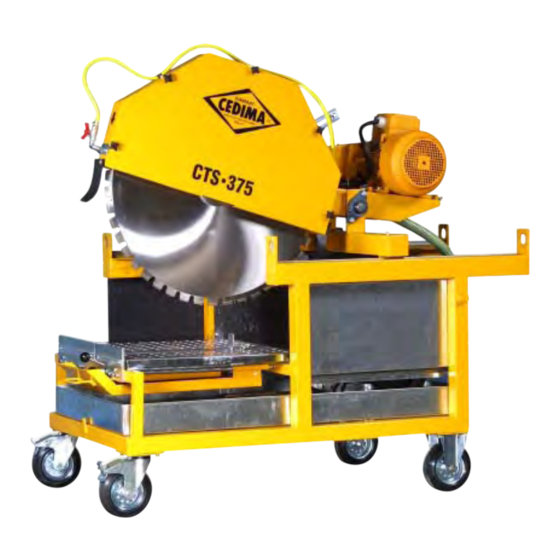

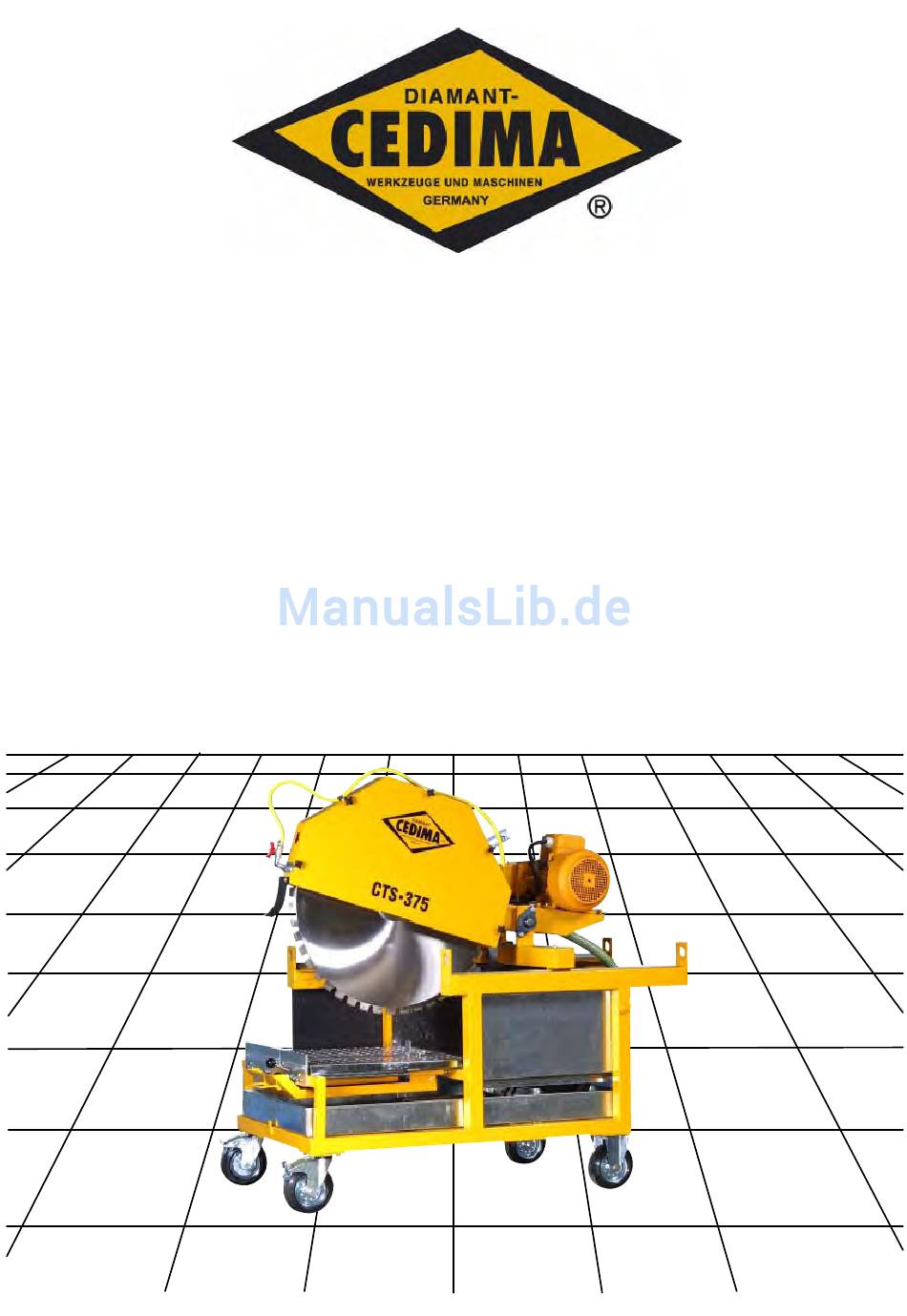

- Seite 1 DIAMANT- C E DIMA ® WERKZEUGE UND MAS CHI NEN CELLE BETRIEBS ANLEITUNG BETRIEBSANLEITUNG Wartungsanleitung Sicherheitshinweise TISCHSÄGE CTS•375...
- Seite 3 ARTIKEL-NR.: 4937875221 (∅ ∅ ∅ ∅ ∅ 1000 mm) Änderungsindex: 0 10 Ausgabedatum: 12.02.2010 Artikel-Nr. der Original-Betriebsanleitung: 70 9998 1002 Wir freuen uns, daß Sie sich für ein Produkt von CEDIMA entschieden haben. ® Je besser Sie damit vertraut sind, desto leichter fällt Ihnen die Handhabung.
-
Seite 4: Garantie
CEDIMA Betriebsanleitung/Ersatzteilliste oder für Neben- und Folgeschäden in Zusam- menhang mit der Lieferung, Leistung oder Anwendung des Materials. Warenzeichen ist ein eingetragenes Warenzeichen der CEDIMA GmbH ® • C E D I M A • Technische Dokumentation • Alle Rechte nach DIN 34 • "Änderungen, die dem technischen Fortschritt dienen , vorbehalten" •... - Seite 5 EG- Konformitätserklärung Hersteller: GmbH, Lärchenweg 3, 29227 Celle ® CEDIMA Zusammenstellung, Aufbewahrung der technischen Unterlagen: Technische Dokumentation der GmbH, Siedemeierkamp 5, 29227 Celle ® CEDIMA Maschinenbeschreibung: Tischsäge CTS•375 Auf Rollen verschiebbare Blockstein-Tischsäge zum Naß-Schneiden großer Bausteine aus Beton, Poroton oder Kalksandstein, sowie ähnlichen abrasiven Baumaterialien auf einem festen Tisch mit einstellbarer Werkstückhaltevorrichtung und einen auf einer Maßscala...
- Seite 6 Sollten dennoch spezielle Fragen auftauchen, so wenden Sie sich bitte an Ihre Vertretung, an einen unserer Außendienstmitarbeiter oder direkt an : ® GmbH CEDIMA Lärchenweg 3 D-29227 Celle Telefon (0 51 41) 88 54-0 Telefax (0 51 41) 8 64 27 e-mail: info@cedima.de...
- Seite 7 Inhalt der Betriebsanleitung CTS•375 EG-Konformitätserklärung Vorwort KAPITEL 1 Technische Daten und Zubehör KAPITEL 2 Beschreibung der Tischsäge KAPITEL 3 Grundlegende Sicherheitshinweise für den Umgang mit der Tischsäge KAPITEL 4 Aufstellen und Bedienen KAPITEL 5 Wartung und Pflege KAPITEL 6 Transport und Lagerung KAPITEL 7 Fehlerbehebung / Was ist wenn..? KAPITEL 8 Schalter und Schaltplan KAPITEL 9 Anhang...
- Seite 8 Inhalt der Betriebsanleitung CTS•375 • C E D I M A • Technische Dokumentation • Alle Rechte nach DIN 34 • "Änderungen, die dem technischen Fortschritt dienen , vorbehalten" • ®...
- Seite 9 CTS•375, Technische Daten und Zubehör 1.0 Technische Daten: Blatt-Antriebsmotor Drehstrom-Elektromotor (3 ~Phasig), ISO-KL. F Blatt-Antriebsmotorleistung 7,5 kW Blatt-Antriebsmotor-Drehzahl 1455 min Elektrische Anschlußwerte (Spannung / Strom / Frequenz) 400 V / 15,1 A / 50 Hz Elektrischer Anschluß Netz-, Anschlußkabel 4 m lang, fest montiert, mit CEE- Stecker (5-polig), mit Phasenwender Elektrische Absicherung...
-
Seite 10: Mitgeliefertes Zubehör
Sie in der Preisliste, sowie im Prospekt! Für spezielle Anwendungsfälle fragen Sie bitte bei nach! CEDIMA ® Bei Einsatz von Zubehör, das nicht den Angaben von CEDIMA ® entspricht, wird für die hieraus resultierende Schäden keine Haftung übernommen! • C E D I M A •... -
Seite 11: Beschreibung Der Tischsäge
äußerste Präzision aus. Sie sind leicht zu transportieren und können somit immer dort aufgestellt werden, wo das Material verarbeitet werden soll. Antriebseinheit und Schneidwellendrehzahl wurden so ausgelegt, daß optimale Bedingungen für das Schneiden mit CEDIMA Diamant - ® Trennscheiben herrschen. - Seite 12 Beschreibung der Tischsäge Als Grundelement zur Aufnahme Die Tischsäge CTS•375 läßt sich der CEDIMA Tischsäge CTS•375 durch große Räder leicht zum Ein- ® dient ein geschweißter Rahmen. satzort transportieren. Die vorde- ren Räder sind als feststellbare Der Schneidkopf (Pendelschneid- Lenkrollen ausgeführt.
- Seite 13 Allgemeine Sicherheitshinweise für Tischsägen 3.0 Grundlegende Sicherheitshinweise Der Text der die Sicherheit be- trifft, wird in Fettschrift, kursiv ACHTUNG dargestellt! Alle zur Anlage/Maschine gehörenden Betriebsanlei- 3.2.1 Bestimmungsgemäßer tungen lesen und beachten! Gebrauch, vernünftiger- weise vorhersehbare Fehl- Warnhinweise und Sym- anwendung bole 3.2.1.1 Die Tischsäge im nachfol-...
-
Seite 14: Organisatorische Maß- Nahmen
Allgemeine Sicherheitshinweise für Tischsägen 3.2.2.6 Zumindest gelegentlich sicherheits- und gefahrenbewußtes gemäßen Verwendung gehört auch Arbeiten des Personals unter Beach- das Beachten der Betriebsanleitung tung der Betriebsanleitung kontrol- und das Einhalten der Inspektions- lieren! und Wartungsbedingungen! 3.2.2.7 Das Personal darf keine offe- nen Haare, lose Kleidung oder 3.2.2 Organisatorische Maß-... -
Seite 15: Allgemeine Sicherheitshinweise Für Tischsägen
Allgemeine Sicherheitshinweise für Tischsägen lung von Sicherheitseinrichtungen so- wie für das Schweißen und Bohren 3.2.3.2 Nur geschultes oder unter- an tragenden Teilen! wiesenes Personal einsetzen, Zustän- digkeiten des Personals für das Be- 3.2.2.14 Defekte oder schadhafte Tei- dienen, Rüsten, Warten, Instand- le der Maschine sofort austauschen! setzen klar festlegen! Originalersatzteile verwenden! - Seite 16 Allgemeine Sicherheitshinweise für Tischsägen – der vom Hersteller zugelassene Durchmesser der Diamant-Trenn- 3.2.4.2 Vor Arbeitsbeginn sich an der scheibe Einsatzstelle mit der Arbeitsumge- – die vom Hersteller zugelassene bung vertraut machen. Zur Arbeits- Schnittgeschwindigkeit (Drehzahl) umgebung gehören z.B. die Hinder- der Diamant-Trennscheibe (max.
- Seite 17 Allgemeine Sicherheitshinweise für Tischsägen 3.2.4.14 Die Maschine ausschließlich vom Bedienplatz aus starten und be- Sonderarbeiten im Rah- dienen (CTS•375, auf der Handrad- men der Nutzung der Ma- Seite)! schine und Instandhal- tungstätigkeiten sowie 3.2.4.15 Vor dem Einschalten/Ingang- Störungsbeseitigung im setzen der Maschine sicherstellen, Arbeitsablauf;...
-
Seite 18: Allgemeine Sicherheitshinweise
Allgemeine Sicherheitshinweise für Tischsägen decken/zukleben, in die aus Sicherheits- und Funktionsgründen – Schlüssel abziehen und/oder kein Wasser/Dampf/Reinigungsmittel Stecker ziehen (Anlage stromlos eindringen darf. Besonders gefährdet machen) sind Elektromotoren und Schalt- – am Hauptschalter Warnschild schränke. Schutzarten beachten! anbringen – Kerzenstecker ziehen! 3.2.4.34 Nach dem Reinigen sind die Abdeckungen/Verklebungen vollstän- 3.2.4.29 Einzelteile und größere Bau-... - Seite 19 Allgemeine Sicherheitshinweise für Tischsägen unterwiesenen Personen unter Lei- 3.2.5 Hinweise auf besondere tung und Aufsicht einer Elektro- Gefahrenarten der elek- fachkraft den elektrotechnischen Re- trischen Energie geln entsprechend vorgenommen werden! 3.2.5.1 Die einschlägigen DIN-/ VDE-Vorschriften sind zu beachten! 3.2.5.7 Maschinen- und Anlagen- teile, an denen Inspektions-, 3.2.5.2 Elektrische Verbindungen...
-
Seite 20: Öle, Fette, Und Andere
Allgemeine Sicherheitshinweise für Tischsägen fachkraft oder bei Verwendung geeig- 3.2.6.5 Alle Leitungen, Schläuche neter Prüfgeräte auch durch eine und Verschraubungen regelmäßig auf elektrotechnisch unterwiesene Per- Undichtigkeiten und äußerlich er- son auf ordnungsgemäßen Zustand zu kennbare Beschädigungen überprü- prüfen! fen! Beschädigungen umgehend be- seitigen bzw. - Seite 21 Allgemeine Sicherheitshinweise für Tischsägen austretendes Hydrauliköl! Es ist jeg- 3.2.10.5 Maschinen nur gemäß Anga- liche Manipulation am Hydraulik- ben der Betriebsanleitung (Anschlag- system zu unterlassen! punkte für Lastaufnahmeeinrichtun- gen) fachgerecht mit Hebezeug anhe- 3.2.9.5 In die Augen gelangter Be- ben! triebs- oder Schmierstofferfordert so- fortiges, gründliches Ausspülen mit 3.2.10.6 Nur geeignetes Transport-...
- Seite 22 Allgemeine Sicherheitshinweise für Tischsägen • C E D I M A • Technische Dokumentation • Alle Rechte nach DIN 34 • "Änderungen, die dem technischen Fortschritt dienen , vorbehalten" • ® 3-10...
- Seite 23 4.2.1 Die Schneidwagen- Überprüfen Sie zuerst die Vollständig- Transportsicherung keit und Unversehrtheit Ihrer Tischsäge CTS•375. Den CEDIMA ® Um den Schneidkopfwagen vor- und zu- Umfang der Lieferung finden Sie im rück bewegen zu können muß der Kapitel „Technische Daten und Zube- Sicherungsbolzen entfernt werden.
-
Seite 24: Aufstellung Und Bedienung
Aufstellung und Bedienung 4.2.2 Das Vorschub-Handrad Die Wasserpumpe Bei der Auslieferung und zum Trans- In der Wasserwanne der Tischsäge ist port der Tischsäge ist das Vorschub- eine elektrische Wasserpumpe mon- Handrad demontiert. Mit dem, am tiert. Die Pumpe pumpt das Kühlwas- Schneidkopfwagen, montierten Hand- ser automatisch beim Ein-schalten der rad wird die Vorschubbewegung der... -
Seite 25: Montage Der Diamant-Trennscheibe
/ oder decken Sie die zu trennenden Materials. Tischsäge ausreichend ab! Auskunft über den richtigen Trenn- scheiben-Typ erhalten Sie bei CEDIMA ® Den Durchmesser der Trennscheiben- aufnahme und der Schneidwelle beach- ten (Abschnitt 1.1)! Sollte der Aufnahmedurchmesser Ihrer Diamant-Trennscheibe größer sein, ver-... - Seite 26 Aufstellung und Bedienung – Mit dem Gabelschlüssel SW24 zwi- schen Flansch und Schneidwellen- gehäuse die Schneidwelle halten und die Schneidwellen-Mutter mit dem Gabelschlüssel SW36 lösen. – Die Schneidwellen-Mutter und den Druckflansch abnehmen. – Verschmutzungen von der Schneid- welle und dem Blattaufnahme- flansch entfernen.
- Seite 27 Aufstellung und Bedienung – Die Diamant-Trennscheibe mit der Diamantschweif entsprechenden Drehrichtung auf die Schneidwelle (Blattaufnahme- flansch) setzen. Die Drehrichtung der Schneid- Segment welle ist am Blattschutz (Stirnsei- te) mit einem Pfeil gekennzeich- net. Drehrichtung • Diamant-Trennscheibe seiten- und höhenschlagfrei einbauen. •...
-
Seite 28: Anschlageinstellung Für Volle Schnitt-Tiefe
Aufstellung und Bedienung • Die Diamant-Trennscheibe mit der Hand drehen und durch Sicht- kontrolle den Rundlauf der Trenn- scheibe prüfen. Falls der Rundlauf der Trennscheibe durch das Handdrehen nicht eindeutig zu erkennen ist, den Blattantrieb un- ter Berücksichtigung der Abschnitte 4.5 bis 4.7 kurz anlaufen lassen und gleich darauf wieder AUS-schalten. - Seite 29 Aufstellung und Bedienung Beschädigungen am Schneidtisch Elektrischer Anschluß der Tischsäge und der Diamant-Trennscheibe werden so verhindert! WARNUNG Klemmhebel Anschlagschraube Vergewissern Sie sich, daß die Tischsäge ausge- schaltet ist bevor Sie den Anschluß an das Stromnetz vorneh- men! Der Anschluß darf nur über eine vor- schriftsmäßig installierte Schutzkontakt Steckdose erfolgen.
-
Seite 30: Kabeltrommel Oder/Und Zuleitung
Aufstellung und Bedienung Sicherheitshinweise im Umgang mit der Tischsäge – Tragen eines Gehör- schutzes nach Lärm- und Vibrations-Arbeitsschutz- verordnung zwingend notwendig – Tragen eines Augen- schutzes – Entsprechende Hand- schuhe tragen! – Absicherung der elektri- schen Anlage ACHTUNG! 4.5.1 Kabeltrommel oder/und Zuleitung Entsprechend den jewei- ligen... -
Seite 31: In Dieser Position Darf Nicht
Aufstellung und Bedienung Einschalten der Tischsäge – Der Antriebsmotor erreicht die max. Drehzahl. Die CTS•375 ist mit einem Netztrenn- schalter ausgerüstet, der vor Inbetrieb- – Drehen Sie erst jetzt den Stern- nahme der Tischsäge von “0” auf “1” dreieck-Schalter weiter in die Posi- Δ... - Seite 32 Aufstellung und Bedienung 4.7.3 Überlastschutz des Blatt- Vorbereiten zum Schneiden Antriebsmotors mit der Tischsäge CTS•375 Der Blatt-Antriebsmotor ist durch einen 4.8.1 Schneiden mit dem Winkel- Motorschutzschalter geschützt, bei /Seitenanschlag Überlastung des Motors spricht dieser an. Der Winkel-/Seitenanschlag ist als Sei- ten- sowie auch als stufenlos einstellba- Der Motor bleibt stehen.
-
Seite 33: Schneiden Mit Der Stein- Arretiervorrichtung
Aufstellung und Bedienung 4.8.2 Schneiden mit der Stein- arretiervorrichtung Die Steinarretierung ist für die zu schneidende Steingröße ein- zustellen! Die Bedienhebel der Stein- arretiervorrichtung kön- nen nach dem Herauszie- hen der Spritzschutz-Schubla- Klemmstück mit gezogenem Sicherungsstift de betätigt werden! TS000084.TIF Lochreihe auf Klemmstück mit der Zugstange... - Seite 34 Aufstellung und Bedienung Die Zugstange am Knauf zu sich Standort des Bedieners heranziehen und mit dem Exzenter- Der CTS•375 -Schneidwagen ist grund- klemmhebel festklemmen. sätzlich zum Beschicken der Tischsäge Das Werkstück, der Stein ist jetzt fest- ganz nach hinten zu fahren. Der zu geklemmt! schneidende Stein wird von vorn auf den Schneidtisch gelegt und durch die...
- Seite 35 Aufstellung und Bedienung 4.10 Wechseln der Diamant- 4.11 Durchzuführende Arbeiten Trennscheibe nach dem Einsatz – wenn sich das zu schneidende Vor dem Reinigen der Material ändert. Tischsäge ist der Netzstek- ker zu ziehen! – Diamant-Segmente vollständig verschlissen sind. – die Trennscheibe unrund abgelau- –...
- Seite 36 Aufstellung und Bedienung • C E D I M A • Technische Dokumentation • Alle Rechte nach DIN 34 • "Änderungen, die dem technischen Fortschritt dienen , vorbehalten" • ® 4-14...
- Seite 37 Inspektionsintervalle ner, nicht zu harten, Bürste entfer- (siehe Abschnitt 5.5) ge- nen! nau ein, und lassen Sie die Arbei- ten möglichst von Fachwerkstätten Naßreinigung oder bei CEDIMA durchführen! ® Sie verlängern damit die Lebenszeit Ihrer Tischsäge! Schutzart beachten! ACHTUNG!
-
Seite 38: Wartung Und Pflege Des Motors
Wartung und Pflege – An kritischen Stellen (z.B. Schalter, Übermäßiges Ölen und Fetten E.-Motor, ...), besondere Vorsicht fördert wiederum den Verschleiß walten lassen! durch anhaftenden Staub und Schneidschlämme! Der Elektromotor sowie alle elektri- schen Bauteile dürfen nicht mit ei- nem Wasserstrahl beaufschlagt wer- –... - Seite 39 Wartung und Pflege Wartungsintervalle für die CEDIMA Tischsäge CTS•375 (E) ® • C E D I M A • Technische Dokumentation • Alle Rechte nach DIN 34 • "Änderungen, die dem technischen Fortschritt dienen , vorbehalten" • ®...
- Seite 40 Wartung und Pflege Sicherheitsüberprüfungen der elektrischen Anlagen nach BGV A3 §5, Durchführungsanweisung Absatz 1 Nr. 2 Tabelle 1A: Wiederholungsprüfungen ortsfester elektrischer Anlagen und Betriebsmittel Anlage/ Prüffrist Art der Prüfung Prüfer Betriebsmittel Elektrische Anlagen und ortsfeste 4 Jahre auf ordnungs- Elektrofachkraft gemäßen Zustand Betriebsmittel Elektrische Anlagen und ortsfeste...
- Seite 41 Wartung und Pflege Wartungsarbeiten 6. Das (weiße) Schlauchanschluß- Gehäuse, entsprechend den Bajo- 5.7.1 Wasserpumpe reinigen nett-Verschlüssen ACHTUNG! Motor-Gehäuse setzen! Pumpengehäuse mit einer ca. 10° - Vor dem Reinigen der Drehung an dem Motorgehäuse Wasserpumpe den Netz- befestigen! stecker ziehen! Maßgebend ist die Bedienungsanlei- tung der Wasserpumpe! Nach längeren Stillstandzeiten kann es vorkommen, daß...
- Seite 42 Wartung und Pflege 5.7.2 K e i l r i e m e n - S p a n n u n g 5.7.3 K e i l r i e m e n - S p a n n u n g prüfen einstellen Den Schneidwagen mit dem...
- Seite 43 Wartung und Pflege ACHTUNG! Mit den Anschlagschrauben den Mo- tor gleichmäßig zurückschieben und Benutzen Sie keine damit die Keilriemen spannen. scharfen oder spitzen Gegenstände zum Auf- HINWEIS: ziehen der Keilriemen, da diese Damit die Keilriemen nicht von den Riemen- Beschädigungen erzeugen die zur scheiben laufen und nicht einseitig abnutzen, Zerstörung der Keilriemen führen! müssen die Motor- und Schneidwellen-Rie-...
- Seite 44 Wartung und Pflege HINWEIS: Eine der beiden Einstellschrauben eindrehen und die Andere entsprechend herausdrehen, je nachdem ob der Pendelschneidarm nach links oder rechts ausgerichtet werden soll HINWEIS: Die Feder läßt sich leichter einstellen, wenn der Pendelschneidarm maximal ausgehoben, die Feder entspannt und der pendelschneid- Einstellschrauben am Pendelschneidarm- arm mit der Klemmschraube festgestellt ist Schwenklager...
- Seite 45 Wartung und Pflege Den Werkstückanschlag mit einem 5.7.7 Schneidwagen-Führungs- 90°-Winkel zwischen Trennscheibe schiene (Vorschubrichtung) und Werkstückanschlag-Leiste aus- einstellen richten. Ggf. die Diamant-Trennscheibe Die 9 Einstell-Schrauben entspre- montieren (Abschnitt 4.4). chend eindrehen. Die 3 Innensechskant-Schrauben der Schneidwagen-Führungsschiene lösen. 90° 90° Die Werkstückanschlag-Leiste mit Die Schneidwagen-Führungsschiene einem 90°-Winkel zwischen Werk- mit einem 90°-Winkel zwischen...
-
Seite 46: Pendelschneidarm-Winkel Zum Werktisch Einstellen
Wartung und Pflege 5.7.8 Pendelschneidarm-Winkel Die Konter-Mutter am Lauflager- zum Werktisch einstellen Exzenter lösen. Das Lauflager mit dem Exzenter ent- sprechend drehen, bis der Schneid- wagen (die Trennscheibe) 90° zur Werktischauflage steht. Die Konter-Mutter am Lauflager- Exzenter festziehen und die Kappe über dem Schneidwagen-Lauflager 90°... - Seite 47 Wartung und Pflege HINWEIS: Der vom Schneidwagen abgedrückte Winkel preßt die beiden Schneidwagen-Lager von unten gegen die Führung und zieht damit die Schneidwagen-Laufrollen auf Führungschiene! Schneidwagen, Blick auf das Handrad mit der vorderen Laufrolle Schneidwagen-Unterseite, Einstellschraube mit Kontermutter an der Handradseite, Tisch- sägen-Rückseite –...
- Seite 48 Wartung und Pflege • C E D I M A • Technische Dokumentation • Alle Rechte nach DIN 34 • "Änderungen, die dem technischen Fortschritt dienen , vorbehalten" • ® 5-12...
- Seite 49 Transport und Lagerung 6.0 Transport und längere Stillstandzeiten/Lagerung CTS•375 (E) WARNUNG Die Transportmaße möglichst gering halten, dazu z.B. den Pendelschneid- V e r l e t z u n g s g e f a h r ! arm senken! Die Tischsäge AUS-schal- ten! Die Tischsäge vom Leicht demontierbares Zubehör...
-
Seite 50: Transport Und Lagerung
Transport und Lagerung Längere Stillstandzeiten / Lagerung – Die Tischsäge komplett AUS - schalten und vom Netz trennen! – Wartungsintervalle beachten und Wartungsarbeiten durchführen (Ka- pitel 5)! – Abschnitt 6.1 (Transport) beachten! – Trennscheibe demontieren! – Keilriemen entspannen! – Pendelschneidarm-Feder entspan- nen! –... - Seite 51 Was ist wenn …? 7.0 Fehler-/Störungsbeseitigung bei der Tischsäge CTS 375 (E) • Problem Mögliche Ursache Behebung Maschine beim - Netz-Anschluß- - Sachgemäßen Anschluß an das Strom- Einschalten ohne kabel nicht richtig netz überprüfen. Funktion angeschlossen - Anschlußkabel - Anschlußkabel auf Funktion überprü- defekt fen, gegebenfalls austauschen.
- Seite 52 Was ist wenn …? zu Fehler-/Störungsbeseitigung bei der Tischsäge CTS • Problem Mögliche Ursache Behebung Blattantriebs-Motor - Keilriemen lose - Keilriemen nachspannen, ggf. austau- läuft, die Trenn- schen. scheibe bleibt bei - Riemenscheiben- - Riemenscheiben und Keilriemen Belastung stehen verschlissen austauschen.
- Seite 53 Was ist wenn …? Fehler-/Störungsbeseitigung beim Schneiden Problem Mögliche Ursache Behebung Trennscheibe – Blattspannung ist – Trennscheibe zu Herrsteller ein- taumelt schlecht schicken Trennscheibe – Trennscheibe – Richten lassen hat Seiten- und beschädigt, – Diamant–Segmente auf neuen Blatt- Höhenschlag verbogen Kern umlöten oder eine neue Trennscheibe verwenden –...
- Seite 54 Was ist wenn …? zu Fehler-/Störungsbeseitigung beim Schneiden Problem Mögliche Ursache Behebung Schnittverlauf – Blattspannung ist – Trennscheibe einschicken ist nicht optimal – geeignete Trennscheibe verwenden schlecht – Trennscheibe zu stark belastet – Vorschub verringern – Diamantsegmente – Diamant-Trennscheibe schärfen stumpf Trennscheiben- –...
-
Seite 55: Schalter Und Schaltplan
Schalter und Schaltplan Schalterkombination isogekapselt im T2-Gehäuse bestehend aus: Motorschutz-Haupt-Not-Ausschalter mit Unterspannung-Auslösung EMZ 017/1S/1Ö-XF-X-XX, eingestellt auf ...A, Uc 400V/50 Hz und Stern-Dreieck-Schalter: V3N Y-XF-X-XX, V3 11-3 Aufbau nach Schaltplan (Seite 8-2) Artikelübersicht und Einsatzmontage: Motorschutz-Haupt-Not-Ausschalter mit Untersp.- Stern-Dreieck-Schalter Auslösung V3N Y-XF-X-XX, V3 11-3 EMZ 017/1S/1Ö-XF-X-XX, E.B. - Seite 56 Stern-Dreieck-Schalter Typ: V3N Y-XF-X-XX, V3 11-3 ® Diese Schalterkombination sowie die verwendeten Schalter-Einsätze sind nur über CEDIMA zu beziehen! • C E D I M A • Technische Dokumentation • Alle Rechte nach DIN 34 • "Änderungen, die dem technischen Fortschritt dienen , vorbehalten" •...
-
Seite 57: Gewährleistungsbedingungen
Gewährleistungsbedingungen 1. Beanstandungen müssen uns unverzüglich, spätestens jedoch innerhalb von 14 Tagen nach Ankunft des Gerätes schriftlich angezeigt werden. Ist diese Frist abgelaufen oder wird das bean- standete Gerät in Betrieb genommen und damit gearbeitet, so gilt das Gerät als abgenommen und damit mangelfrei. - Seite 58 Gewährleistungsfrist für das Gerät. 12. Im Übrigen gelten unsere Allgemeinen Geschäftsbedingungen. 13. Erfüllungsort und ausschließlicher Gerichtsstand ist für beide Teile Celle. Diamantwerkzeug– und Maschinenbaugesellschaft mbH, Celle CEDIMA ® Januar 2005 Seite 2 von 2 Seiten Seite 2 von 2 Seiten •...
