5.1 Optional - Verbindung eines Smart-Energy-Moduls

Für MINI Connected Home Charging Services - lastoptimiertes Laden und
solaroptimiertes Laden - können folgende Smart-Energy-Module eingesetzt werden:
Inepro Pro 380-MOD für dreiphasige Anschlüsse
■
Inepro Pro2-MOD für einphasige Anschlüsse
■
Janitza B23 312-10J für dreiphasige Anschlüsse
■
Janitza B21 312-10J für einphasige Anschlüsse
■
Schneider Electric A9MEM3150
■
Siemens 7KT1665
■
Schließen Sie das externe Smart-Energy-Modul zur Überwachung des Hausstromanschlusses an. Die
Konfiguration des Smart-Energy-Moduls muss im Einrichtungsassistenten in der Wallbox Installation
App erfolgen. Für die Aktivierung der Ladefunktionen von MINI Connected Home Charging Services
(Kapitel 8.6) ist der Anschluss eines Smart-Energy-Moduls erforderlich.
Hierbei ist darauf zu achten, dass die Kommunikationsparameter (z. B. Baudrate, Parität,
Adresse etc.) des Smart-Energy-Moduls 1:1 in die Wallbox Installation App übernommen
werden.

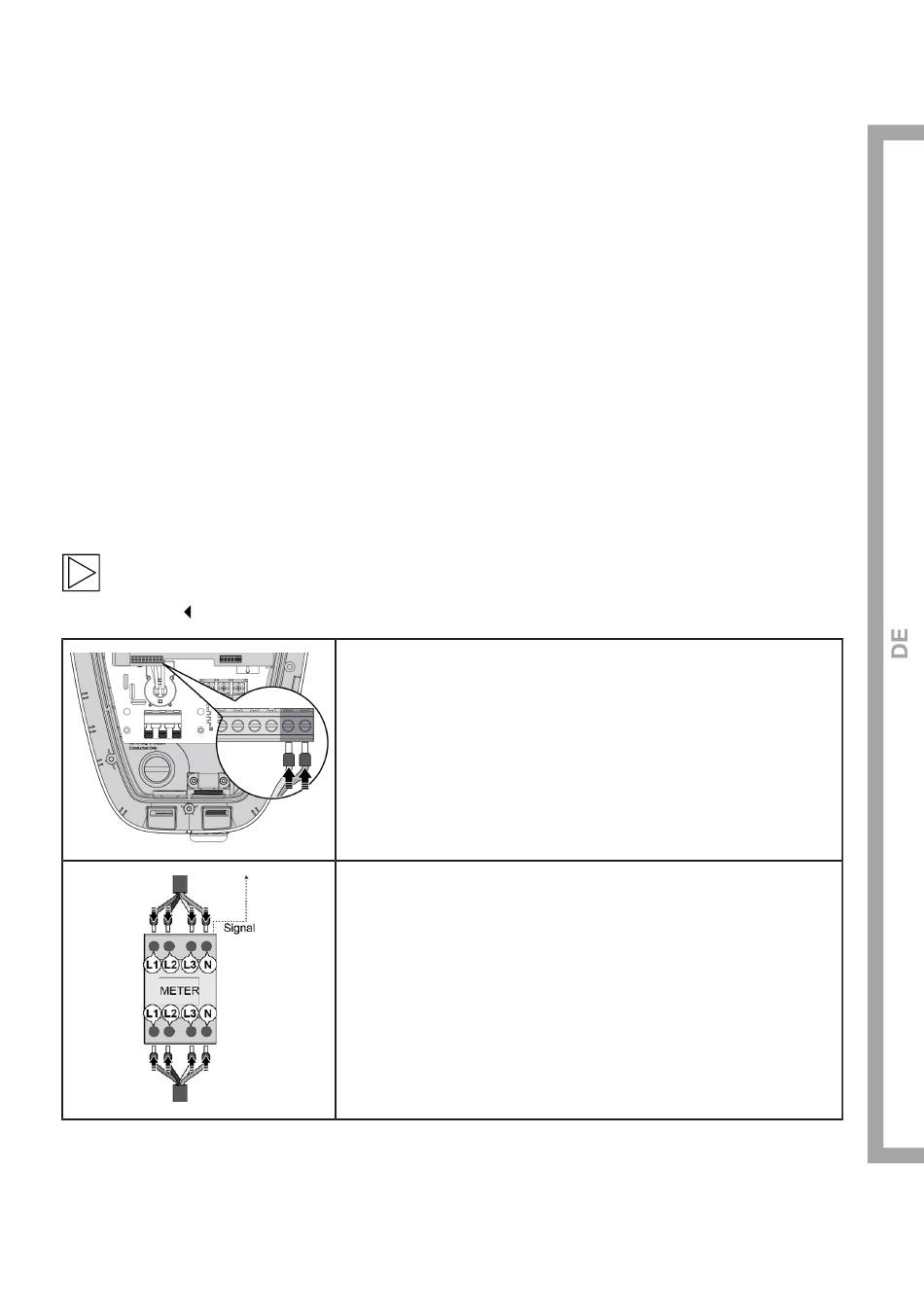

Verbinden Sie die RS485-Schnittstelle mit den geschirmten und
verdrillten Verbindungskabeln
(> 0,5 mm², max. 50 m)
Definition:
Pin 8 (CNB12): 485 D+/Tx+/Rx+
Pin 9 (CNB12): 485 D-/Tx-/Rx-
Schließen Sie das Smart-Energy-Modul gemäß den
Anweisungen im Handbuch des entsprechenden Smart-Energy-
Modul an die Stromleitung an.
21
